工業電氣自動化及電工電子技能考核實訓平臺（高級版）

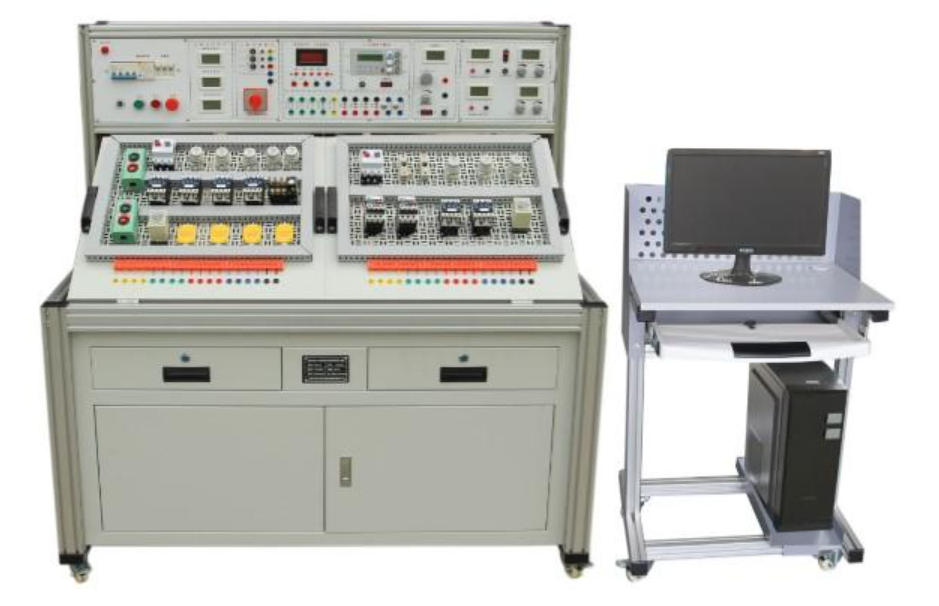

工業電氣自動化及電工電子技能考核實訓平臺（高級版）作為職業院校、技工院校電氣類專業核心教學設備，深度融合工業現場需求與教學實踐，以“高仿真、強交互、全場景”為核心設計理念，覆蓋從基礎邏輯訓練到工業4.0技術應用的全鏈路技能培養。平臺集成工業鋁型材框架、智能電源管理、多模塊實訓組件及工業級仿真軟件，支持PLC編程、電機控制、傳感器應用、工業網絡通信等核心技能實訓，是培養高素質電氣自動化技術技能人才的“一站式”教學平臺。
一、工業電氣自動化及電工電子技能考核實訓平臺（高級版）核心優勢：工業級場景還原與智能化教學融合
區別于傳統實訓設備，該高級版平臺以“貼近工業現場、支持復雜技能考核”為目標，通過三大核心設計實現教學效能升級：
（一）工業級硬件架構：從布局到接線的真實操作體驗
平臺采用歐標工業鋁型材框架+數控精加工工藝，搭配700×620mm鈑金沖壓網孔板（2塊），支持學生自主規劃元器件布局、完成接線全流程。硬件配置涵蓋西門子S7-1200 PLC、V20變頻器、昆侖通泰7寸觸摸屏、伺服/步進電機驅動系統等工業級器件，配合三相四線（或五線）380V電源輸入、漏電保護（≤30mA/0.1s）及智能電源管理系統（支持50m遠程分控、96臺批量管理），完全還原工廠電氣控制柜的操作場景。
（二）智能化管理功能：從電源控制到數據監控的全流程賦能
平臺搭載智能化實訓聯控系統，通過7寸彩色觸控屏手持管理器，可實現：
電源智能調控：單獨/批量開啟/關閉學生實驗臺電源，定時開關功能（支持課程周期靈活設置）；
數據實時監控：集成電壓表（450V三相）、電流表（3-24V七檔可調）、雙路穩壓電源（0-30V/1.5A）及恒流源（0-200mA），支持電流/電壓參數實時顯示與異常預警；
遠程教學支持：配套自動化創新物聯網應用云平臺，可通過手機微信/郵箱接收設備報警（如模擬量超限），并實現遠程控制PLC輸出、監視輸入狀態，打破教學空間限制。
（三）全場景仿真體系：從基礎技能到工業4.0的進階訓練
平臺標配工業4.0仿真實訓軟件（含PLC、電工電子、氣動/液壓、傳感器等模塊）及自動化創新物聯網云平臺，支持：
虛擬仿真操作：PLC編程控制機械手、分揀流水線等模型；電工電子接線/排故/原理仿真；氣動28回路、液壓18回路在線/離線模擬；
工業數據互聯：PLC運行數據（輸入/輸出電壓、開關狀態）實時上傳云平臺，支持歷史數據查詢（按時/天/月）、曲線分析及Excel導出；
多技術融合實訓：觸摸屏（昆侖通泰7寸彩屏）與PLC、變頻器（西門子V20）綜合控制；伺服/步進電機（西門子V90、DM556驅動）同步調速；基于PROFIBUS-DP總線的多設備協同控制。
二、工業電氣自動化及電工電子技能考核實訓平臺（高級版）技術參數與配置清單：工業級標準的硬核保障
為滿足職業教育的嚴苛教學需求，平臺在電源、環境適應性、安全保護及硬件配置上均達到工業級標準：
（一）核心技術參數
| 參數類別 | 具體指標 |
|---|---|
| 輸入電壓 | 三相四線（或五線）～380V±10% 50Hz |
| 工作環境 | 溫度-10～+40℃，相對濕度＜85%（25℃），海拔＜4000m |
| 裝置容量 | ＜1.5KVA |
| 外形尺寸 | 1480×700×1300mm |
| 重量 | 約100Kg |
| 安全保護 | 接地保護、漏電保護（動作電流≤30mA，動作時間≤0.1s），高絕緣安全插座+護套導線 |
（二）核心硬件配置（部分關鍵組件）
| 序號 | 名稱 | 型號/規格 | 數量 | 功能說明 |
|---|---|---|---|---|
| 1 | 實訓平臺主體 | 歐標工業鋁型材框架+靜電氧化處理 | 1臺 | 支撐網孔板、元件柜及設備安裝，耐腐耐磨 |
| 2 | 主控功能板 | 集成WIFI無線管理系統、三相電壓監測、可調電源 | 1套 | 實現電源分控、參數調節及數據采集 |
| 3 | PLC主機 | 西門子S7-1200 CPU1214C AC/DC/RLY | 1臺 | 支持邏輯控制、數據處理及工業網絡通信（PROFINET） |
| 4 | 變頻器 | 西門子V20 0.37kW | 1臺 | 支持電機調速、多段速控制及PLC通信（USS/Modbus） |
| 5 | 觸摸屏 | 昆侖通泰7寸彩屏TPC7062KX | 1臺 | 人機交互界面設計，支持PLC數據可視化與參數設置 |
| 6 | 伺服/步進系統 | 西門子V90伺服（200W）+步進驅動器DM556 | 各1套 | 支持高精度位置控制、速度調節，適配自動化產線場景 |
| 7 | 仿真軟件 | 工業4.0仿真實訓軟件（含PLC/電工電子/氣動/液壓/傳感器模塊） | 1套 | 虛擬環境模擬工業控制場景，支持接線/排故/編程訓練 |
三、工業電氣自動化及電工電子技能考核實訓平臺（高級版）實訓項目：覆蓋“基礎-進階-創新”全技能鏈
平臺配套60+實訓項目，從邏輯功能到工業網絡，從單機控制到系統集成，全面對接《電氣自動化設備安裝與維修》《機電技術應用》等國家職業標準，具體包括：
（一）基礎技能實訓：邏輯與控制理論的扎實訓練
電工電子基礎：與/或/非邏輯功能、定時器/計數器應用、傳送/移位/算術運算指令；
電機控制基礎：三相異步電機點動/自鎖/正反轉/星三角啟動/能耗制動控制；直流電機啟停/正反轉/調速控制；
低壓電器應用：接觸器聯鎖、按鈕聯鎖、萬能轉換開關控制電路連接；時間繼電器切換雙速電機調速電路搭建。
（二）進階技能實訓：工業控制系統的綜合應用
PLC核心技術：狀態轉移、分支功能、數據處理指令（如查表、比較）；微分/位操作指令；藝術彩燈造型控制；
傳動系統集成：變頻器面板操作、多段速控制、工頻/變頻切換；基于PLC的變頻器開環調速；
人機交互設計：觸摸屏參數設置、編程（界面組態）；觸摸屏-PLC-變頻器三方通信綜合實訓。
（三）高階技能實訓：工業4.0與智能化技術的融合實踐
自動化產線模擬：機械手控制、四層電梯控制、自動送料裝車/分揀機控制；
傳感器與執行器：溫度/液位/流量傳感器仿真（拆裝/接線/運行）；氣缸/液壓缸回路仿真（28回路在線/離線模擬）；
工業物聯網應用：PLC數據上傳云平臺、手機/微信遠程監控、歷史數據曲線分析、設備異常報警（郵箱/微信推送）；
伺服/步進控制：伺服電機調速、步進電機定位控制；兩相混合式步進電機簡單實訓。
