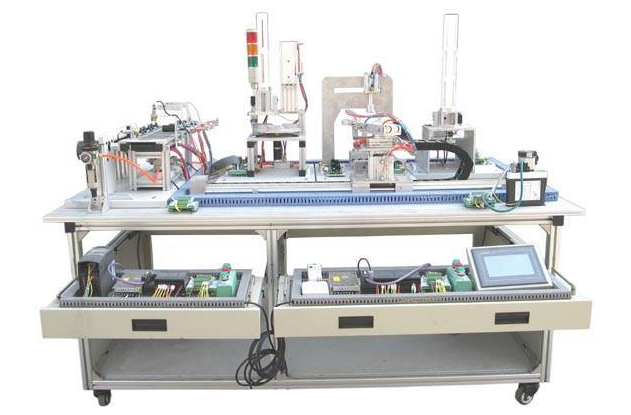

銑機電氣一體化操縱實訓系統
一、產品概述：
實踐裝置由由鋁合金導軌式實訓臺、最典型的機電一體化機器的機械零部件、PLC模塊、變頻調速器模塊、按鍵模塊、開關電源模塊、仿真模擬生產線設備實踐模塊、接線端子以及各種傳感器、電子計算機等構成。總體結構選用開放式和拆卸式，實踐裝置用以機械零部件拼裝，可以根據已有的機械零部件拼裝生產線設備，也可以加上機械零部件拼裝別的生產線設備，讓整個裝置可以靈活多變的按課堂教學或比賽規定拼裝具備生產制造功能性的機電一體化機器設備。模塊選用規范結構與零件柜模塊擺放架，交換性強；按具備生產制造男性性功能和整合學習功能的基本原則明確模塊具體內容，使課堂教學或比賽時可方便快捷的挑選所需要的模塊。機器設備需符合實際電工技術全國職業技能大賽所需要，另外還規定具有可擴展作用，能組成更為大型生產制造模擬軟件，以相互配合每個客戶院校各層次，不同專業的教學及崗位職責要求。
二、性能參數
1. 交流電：三相五線 AC 380V±10% 50 Hz；
2. 環境溫度：-10～40 ℃；空氣相對濕度：≤90%（25℃）；
3. 尺寸：長×寬×高=1200×800×1500 mm；
4. 整個設備功能損耗：≤1.5 kW；
5. 安全性保障措施：具備接地系統、漏電保護器作用，安全系數符合相關的國家行業標準。采用高絕緣層的防爆型電源插座及帶絕緣護套高強度防爆型試驗輸電線。
三、機器設備構造：
實踐裝置裝配平臺為鋁合金導軌式，實踐考評裝置PLC模塊的I/O 接線端子、變頻器的接線端子排、各常見模塊與PLC的連接端子，都與安全性開關連接，應用帶安全性電源插頭的輸電線開展線路連接；各命令開關、光學開關、傳感器和標示器件的電源電路，也可通過接線端子排進行連接。插下線連接電路與接線端子牌連接電路緊密結合，既保證學生們專業技能的練習、產生和鞏固，又確保線路連接的高效、安全與靠譜。
鋁合金導軌式實訓臺：可以安裝送料機構、機械臂、傳送快遞分揀組織。實踐模塊及PLC服務器等可以放置在拖出式支架上。
觸摸顯示屏模塊：MCG7062
PLC模塊及變頻調速器模塊：PLC 40點之上IO西門子系統；變頻調速器：西門子系統；模塊原材料規定：高強度塑料機殼、重量較輕，控制面板是鋁朔板，圖案設計、字母符號采用進口印刷油墨絲印油墨。
開關電源模塊：三相電源總開關（帶走電和過流保護）1個，斷路器3只，單相電電源插頭2個，多功能插座5個；
按鍵模塊：24 V/6 A、12 V/2 A各一組；急停開關1只，變換開關2只，聲控開關1只，復位開關黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V顯示燈黃、綠、紅各2只；
一體化接線排：接線排外殼上兩邊相對設置有一初中級布線區（接線端子排）和一次級布線區（多功能插座）；接線端子排與相對應的多功能插座根據導電性彈性件聯接；接線排外殼邊沿卷折，配有固定不動使用的絲孔，能夠固定于實踐桌子。
井式爐上料機構：井式爐產品工件庫1件，原材料推出機構1件，光學傳感器2只，帶磁開關2只，雙缸汽缸1只，單控繼電器1只，警報燈1只，關鍵進行將產品工件庫里的產品工件先后發布。汽缸及附設傳感器采用SMC。
搬運機械手裝置：四可玩性搬運機械手，汽缸及附設傳感器采用SMC；全部運送組織可以完成四個可玩性姿勢，胳膊伸縮式、胳膊轉動、爪子左右、爪子松緊度。汽缸及附設傳感器采用SMC。
生產加工組織：主要是由原材料臺、原材料夾持裝置、龍門式二維健身運動裝置、伺服電機、數控刀片以及相應的傳感器、帶磁開關、繼電器、伺服電機及驅動、伺服電機、滾珠絲杠副、支撐架、機械零部件組成。
物品外包裝組織：主要是由井式爐送料模塊、三工位旋轉工作架、壓力軸承、沖壓加工裝配單元、光學傳感器帶磁開關、繼電器（日本SMC）、直流減速電機、支撐架、機械零部件組成。
原材料快遞分揀裝置：輸送帶根據三相異步電動機推動，在輸送帶節點處設有落料口，根據光學傳感器檢驗原材料；輸送帶上配有三個出料槽，相匹配部位有電感器傳感器、光纖線傳感器等，與此同時正對著料槽部位配有推料汽缸，總共三個汽缸。輸送帶選用脫卸式的鋁合金支架。汽缸及附設傳感器采用SMC。
四、實踐具體內容：
1、氣動控制閥安裝與調試項目：
采用該裝置配備的單出桿汽缸、單出雙杠汽缸、旋轉氣缸等氣動執行元件和單控電液換向閥、雙控開關電液換向閥和帶磁開關等氣動控制元件，可完成以下氣動技術的工作職責：
項目一 氣動式方位控制電路安裝；
項目二 氣動式速率控制電路安裝；
項目三 晃動控制電路安裝；
項目四 氣動式順序程序回路的組裝；
項目五 搬運機械手裝置安裝；
項目六 氣動控制閥安裝與調試；
2、電氣控制系統電源的安裝及PLC程序編寫項目：
采用該裝置配備的PLC模塊、變頻調速器模塊和命令開關、傳感器等，可完成以下PLC電子應用工作目標：
項目七 電動機正反轉操縱電路的連接和控制程序編寫；
項目八 電動機調速操縱電路的連接和控制程序編寫；
項目九 氣動式方向控制程序編寫；
項目十 氣動式次序姿勢操縱程序編寫；
項目十一 搬運機械手操縱程序編寫；
項目十二 帶式輸送機操縱程序編寫；
項目十三 機電一體化設備控制程序編寫；
項目十四 自動化生產線操縱程序編寫。
3、電力設備安裝與調試項目
采用該裝置配備的機電一體化設備部件、PLC模塊、變頻調速器模塊和命令開關、傳感器等，可完成以下電力設備安裝和機電一體化技術的工作職責：
項目十五 傳動系統裝置平行度的變化；
項目十六 帶式輸送機安裝與調整；
項目十七 工業機械手設備安裝工程與調試；
項目十八 物品快遞分揀設備的安裝與調試；
項目十九 給料設備的安裝與調試；
項目二十 自動化生產線設備安裝工程與調試。
4、 控制系統安裝與調試項目
采用該裝置配備的機電一體化設備部件、PLC模塊、變頻調速器模塊和命令開關、傳感器等，可完成以下電力設備安裝和機電一體化技術的工作職責：
項目二十一 多種多樣傳感器安裝與調試；
項目二十二 機械臂的自動控制系統；
項目二十三 帶式輸送機的自動控制系統；
項目二十四 機電一體化機器的自動控制系統；
項目二十五 PLC控制全面的安裝與調試；
項目二十六 自動化生產線安裝與調試。
5. PLC工業生產通信網絡的安裝和調試
系統軟件采用三菱PLC主控制器，相互配合FX1N-485BD互聯網模塊，根據本網絡通訊作用，可完成以下工業生產計算機接口通訊技術訓練科目：
項目二十七 N:N互聯網的硬件聯接、調試
項目二十八 N:N互聯網基本參數、調試
項目二十九 根據幾臺PLC錯綜復雜的網絡信息讀寫能力程序編寫與調試
