數控車床故障檢測與維護實訓臺
近些年，由于數控加工技術的廣泛運用，院校越來越重視塑造生產制造、技術咨詢等崗位要求的適用型、技能型專門人才，進一步提高學生的出手能力與分析解決問題能力，深入學習把握數控系統的控制原理、數控車床編程、配電設計方式及設備安裝調試與維護?？墒牵蟛糠指叩仍盒Ｔ庥銮啡边@類的數控培訓機器設備。因此，我們公司開發數控車床電子控制系統原理及調節檢修試驗臺見習設備。使用這個設備能使學生們把握數控車床系統軟件控制原理、配電設計方式、元器件的挑選、數控車床電氣設備安裝及調節、故障檢測檢修、零件程序編寫及圖型仿真模擬生產過程等各項實驗步驟，做到工業化生產當場實習效果。該裝置選用開放式構造、模塊化，既可以用以課堂教學、可用于課題設計、畢業設計論文和實踐，有利于提高學生們設計方案數控車床電氣設備控制系統軟件、確診數控機械故障能力，使參訓目標最大程度地融入并滿足市場的需求。該裝置也可以幫助科學研究專業技術人員進一步了解數控車床構造，同時為專業技術人員開展數控車床全面的二次開發帶來了必備條件。該實驗裝置的重要元器件均采用工控產品。
一、 商品構成部分

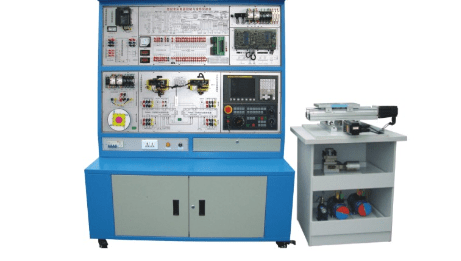

西門子系統808系統軟件數控車床實訓臺由數控機床控制臺和數控車床構件及二座標服務平臺構成實踐考評教學器材。系統采用西門子系統808數控車床數控系統，數控車床的X、Z軸由交流伺服電機控制，主軸軸承由變頻調速器控制，還帶有光電編碼器，X、Z軸托板選用滾珠絲杠開展傳動系統，刀架為四工序電動式刀架，學生們可以學到808交流伺服電機的控制、變頻調速器控制、電動式刀架、霍爾傳感器、貼近開關的原理和PLC命令、程序編寫、布線以及在數控車床中的運用等及數控車床程序編寫、生產加工、檢修。
數控機床控制臺給予一套完整的控制系統軟件，控制系統軟件擁有完整的西門子系統808數控加工技術的軟件，控制臺全方位分析了西門子系統808全面的控制原理材料結構，按合乎真正數控機械的要求進行電氣連接接地，能夠推動實踐數控車床開展數控車床加工；與此同時數控機床控制臺在控制系統內部給予數控車床常見問題的設置、檢修、考評等線路故障系統軟件，該常見故障系統提供全開擺的接線端子插口，能設線路故障、關鍵元器件常見故障、PLC常見故障及電腦操作系統內部結構常見故障，供學生們進行檢測，分辨。由老師設置常見故障，學生們能夠?qū)崿F(xiàn)自動測量排除故障，也可以實現關閉電源精確測量開展排除故障，提升學生解決問題能力。
二、 商品顯著特點:
我們公司具有多年生產制造數控機床積累的經驗，所以對西門子系統808數控系統內部結構進行全方位分析展現到板上，把數控車床的功效均采用連接器控制。全部控制模塊控制方法如下：
1、 試驗臺展現通用性數控車床控制配電線路全局性圖，學生能把此圖做為設計電路的示范性圖，便于更加深刻掌握數控車床的控制方式。.
2、 西門子系統808數控系統：本試驗臺把801數控系統的控制插口拓展到試驗臺的板上，再換接線端子排可引收到每個控制模塊板里開展控制。
3、 三相變頻式控制模塊：根據接燈線線傳送到數控系統中進行變頻式控制，提升學生的出手能力，提高對控制過程的故障問題有更多的了解與分析。
4、 全數據伺服驅動控制模塊：根據接燈線線傳送到數控系統中進行伺服驅動控制，提升學生的出手能力，幫助學員對伺服電機控制器有一個深入的了解與分析能力。
5、 四工序電動式刀架控制模塊：根據接燈線線傳送到數控系統中進行對刀控制，提升學生的出手能力，幫助學員對全自動刀架的控制流程和原理擁有更深入的了解。
6、 手脈模塊：根據接燈線線傳送到數控機床中進行手動操作數控車床坐標健身運動
三、 實踐的功效
1、 西門子系統808系統軟件加工中心實訓臺對電氣設備維修所提供的實訓課程有：
1) 主軸變頻式單元調節運作與故障檢測試驗
2) 全數據直流伺服電機運作與故障檢測試驗
3) 加工中心電氣控制系統設計與分析試驗
4) 電動刀架控制原理試驗及布線與故障檢測試驗
5) 數控車床系統操縱數控車床螺紋標注試驗
6) 加工中心的制冷與照明燈具及故障檢測試驗
7) 加工中心電子手輪試驗
8) 變頻調速器U，V，W，外界開路；
9) led驅動器，外界開路；
10) 主軸電動機開關電源（380V） ，外界開路；
11) 刀臺卡緊開關電源，外界開路；
12) 24V信號開關電源，外界開路；
13) led驅動器，外界開路；
14) 照明燈開關電源（24V），外界開路；
15) 主軸A＋信號，外界開路；
16) 主軸5V信號開關電源，外界開路；
17) 主軸順轉信號（24V）開關電源，外界開路；
18) 制冷信號（24V）開關電源，外界開路；
19) 刀臺卡緊信號開關電源，外界開路；
20) X正限信號，外界開路；
21) Z零點信號，外界開路；
22) Z負定位信號，外界開路；
23) 0V開關電源，外界開路；
24) 主軸順轉M03信號，外界開路；
25) 主軸公共性地信號，外界開路；
26) 主軸模擬量輸入，外界開路；
27) T1號數控刀片信號，外界開路；
28) T3號數控刀片信號，外界開路；
29) 制冷開關電源，外界開路；
30) led驅動器，外界短路故障；
31) 刀臺翻轉信號，外界開路；
32) 變壓器電源，外界開路；
33) 主軸伺服電機A 信號，外界開路；
34) 控制器24V開關電源，外界開路；
35) 主軸伺服電機5V開關電源，外界開路；
36) 主軸模擬量輸入/導出(參數30130號)，內部結構開路；
37) 主軸伺服電機單脈沖(參數31020)，內部結構開路；
38) 降速開關生效(參數34000)，內部結構開路；
39) 降速開關方位生效(參數34010)，內部結構開路；
40) 降速開關速率生效(參數34040)，內部結構開路；
41) 定位點精準定位速率生效(參數34070)，內部結構開路；
42) 軸負軟限位設置生效(參數36100)，內部結構開路；
43) 軸正軟限位設置生效(參數36110)，內部結構開路；
44) 反向間隙賠償生效(參數32450)，內部結構開路；
45) 機床絲桿牙距設計方案生效(參數31030)，內部結構開路；
46) 交流伺服電機伺服電機單脈沖設計方案生效(參數31020)，內部結構開路；
47) 交流伺服電機最高速度設計方案生效(參數32000)；內部結構開路；
48) 系統軟件啟動速率迅速生效(參數32010)，內部結構開路；
49) 系統軟件啟動速率生效(參數32020)，內部結構開路；
50) 自動控制系統種類設計方案生效(參數14510-16)，內部結構開路；
51) 系統軟件驅動控制種類設計方案生效(參數14510-17)，內部結構開路；
52) 自動控制系統刀個數設計方案生效(參數14510-20)，內部結構開路；
53) 自動控制系統對刀監控時間設計方案生效(參數14510-21)，內部結構開路；
54) 自動控制系統刀臺扣緊時間設計生效(參數14510-22)，內部結構開路；
55) 自動控制系統刀臺是否有效(參數14512-11-7)，內部結構開路；
56) 系統軟件主軸是否有效(參數14512-11-6)，內部結構開路；
57) 系統軟件制冷是否有效(參數14512-11-0)，內部結構開路；
58) 系統軟件屏蔽掉變向合理(參數14512-16-0)，內部結構開路；
59) 系統軟件點動鍵界定X 鍵(參數14510-26)，內部結構開路；
60) 系統軟件點動鍵界定X-鍵(參數14510-27)，內部結構開路；
61) 系統軟件點動鍵界定Y 鍵(參數14510-28)，內部結構開路；
62) 系統軟件點動鍵界定Y-鍵(參數14510-29)，內部結構開路；
63) 系統軟件點動鍵界定Z 鍵(參數14510-30)，內部結構開路；
64) 系統軟件點動鍵界定Z-鍵(參數14510-31)，內部結構開路；
2、 西門子系統808系統軟件加工中心實訓臺對零件加工所提供的實訓課程有：
1) 加工中心的結構和原理；
2) 銑削零件內孔流程的撰寫；
3) 銑削多階梯內孔流程的撰寫；
4) 銑削弧形流程的撰寫
5) 銑削斜坡流程的撰寫
6) 銑削螺牙流程的撰寫；
7) 循環指令程序編寫實踐；
8) 數控機床與電子計算機通信實踐；
9) CAD/CAM數控編程軟件實踐(相互配合計算機與手機軟件)；
五、數控機床控制面板規劃的與眾不同特性：
1、 本控制箱總體機殼為鐵制鈑金噴塑構造，經久耐用。鍵入三相四線制380V交流電。
2、 箱體下邊一部分設有二扇活動門，打開門里面室內空間寬闊，可放置儀器設備或其他物件；
3、 箱體中間部分，左側配有總開關電源開關帶漏電保護器作用，總開關電源標示，箱體內部結構離心風機開關等；右側設置有一扇外翹的常見故障門，有專用型鑰匙鎖上，設計方案較為隱敝。打開常見故障門里面有28個考評開關，具有28項單項工程常見故障設計方案。
4、 箱體上邊部分為控制臺主控制地區，它分九個主控制單元：
⑴ 數控系統控制單元：本單元是所有控制臺人的大腦，本控制臺選用西門子系統801數控車床系統軟件；也可以根據顧客具體標準進行型號選擇配備。
⑵ 全數據伺服驅動控制單元：它分X、Z2個軸控制子單元。每一個單元各自分析了伺服控制器的內部構造原理圖、控制方式及電線接法等。本單元把各連接接線端子拉到板上，根據連接線連接同時可控制電動機運作，便捷學生來操作連接。
⑶ 三相變頻式控制單元：分析變頻式控制原理，控制方式及電線接法等。控制變頻器功率為0.18KW，本單元把各連接接線端子拉到板上，根據連接線連接同時可控制電動機運作，完成無極調速，便捷學生來操作連接。
⑷ 四工序電動刀架控制單元：分析電動刀架控制原理，控制方式及電線接法等。本單元把各連接接線端子拉到板上，根據連接線連接同時可控制刀臺，便捷學生來操作連接。
⑸ 數控車床控制配電線路全局性圖：把數控車床的強電控制一部分、電磁閥控制一部分、數控系統的鍵入/導出一部分所有呈現出來，作為一個示范性，為了學生能方便快捷實際操作檢修數控車床。
⑹ 數控系統鍵入/導出控制單元：全方位分析了數控系統控制機床的原理與特性，基本內容伺服電機數字信號鍵入/導出；主軸軸承變頻式數據信號模擬量輸出控制；四工序電動刀架控制、主軸軸承伺服電機控制、制冷控制、數控車床零點數據信號控制、數控車床定位數據信號控制等。
⑺ 強電電子器件組裝區：將所有強電電子器件統一安裝于這里，如：直流接觸器、直流繼電器、保險絲管、三相滅弧器等。
⑻ 強電導出單元：把強電一部分根據接線端子座引出來，根據增加連接線對各單元開展連接。
⑼ 開關控制和電壓電流標示單元：根據電流表和電流計來測試開關電源工作概況；用開關來控制及短路保護。
六、 數控機床控制臺技術規格：
●、鍵入開關電源：三相五線制380V交流電。
●、漏電保護器：漏電動作電流≤30mA；具備接地系統。
●、辦公環境：環境溫度-100- 400C。
●、整個設備功能損耗：＜3KW
