傳感器與無損檢測技術實驗設備
一、簡述：
傳感器與無損檢測技術實驗設備是我們公司發布為傳感器及相關學科的課堂教學實驗而開發出來的融入不一樣類型、各層次的專業教學實驗機器設備。可完成“傳感器原理與運用”、“自動檢測技術”、“工業自動化儀表和控制”、“非電量電測技術性”“工程質量檢測技術性與應用”等科目的課堂教學實驗。向各高等學校、中專學校與職業技術學校等新創建或改建實驗室，快速開設實驗課帶來了最理想的實驗室機器設備。
二、產品優勢：
1、實驗用電量配有漏電保護器及熔斷器過流保護，直流穩壓電源設定過流保護電源電路，可顯示正常的、常見故障情況。實驗電極連接線采用新式電極連接線，彈力觸碰，回路電阻小。
2、傳感器解決電源電路采用模塊化。實驗新項目還可根據新品的開發不斷創新。
3、傳感器構造接近工業檢測傳感器，有較高的精密度，使實驗具體內容更貼近實踐應用，及有利于利用計算機作實驗的特性分析及控制。
4、從傳感器、檢測儀表、專用型開關電源、溫度源、氣動閥門、振動源、旋轉源、視頻信號、數據收集控制板到實驗電極連接線等都配套設施齊全，其性能、精密度及尺寸均緊密融合實驗的需求開展配套設施。
5、主控臺作用遍布采用分層式結構類型，布局有效，布線便捷。控制面板提示、點劃線明晰。傳感器采用進口的透明有機玻璃制做
三、性能參數
1． 鍵入開關電源：AC220V±5% 50±1Hz
2． 額定電壓：≤5A
3． 相對性溫度：-5℃～40℃ 空氣濕度：＜75%（25℃）
4． 尺寸：長×寬×高=1450×700×1140 mm3
四、主控臺性能參數
1、主控制柜
實驗用電量配有漏電保護器及熔斷器過流保護，直流穩壓電源設定過流保護電源電路，確保學生在操作失誤后不容易毀壞機器設備并保證學生人身安全。還提供了專用型開關電源、溫度源、氣動閥門、振動源、旋轉源、視頻信號、數據收集控制板,各種各樣測試儀表等。其技術標準如下所示：
（1）多通道穩壓直流電源：給予高平穩、小紋波系數±15V、＋5V、±2V～±10V可調、2V～ 24V可調四路可調電源。具備過電流保護及過流保護作用，可顯示正常的、常見故障情況。
（2）視頻信號：可調數字音頻源0.4kHz～10kHz；可調低頻信號源1Hz～30Hz。
（3）旋轉源操縱：操縱旋轉源轉速比，2V~ 24V導出，數顯式工作電壓表明。
（4）工作頻率/時速表：可測工作頻率、轉速比。
（5）直流電壓表：精度等級為0～20V，測量范圍為200mV ,2V，20V，四檔直鍵開關心換，具備內側與外測作用，輸入電阻大，精確度高，三位過半數顯。
（6）溫度源：操縱溫度源溫度，采用高精密智能化系統PID調整溫度控制儀表操縱。多種多樣
輸出規格型號，人工智能技術調整及其主要參數自整定作用，優秀控制系統，溫度精度0.5級，溫度<200℃(可調)。（C、D型配）
（7）旋轉源：旋轉盤速率0～2400轉/分(可調)，與光纖線、光學、渦旋、光電、霍爾元件傳感器等相互配合開展限速實驗。
（8）振動源：振動梁采用雙平衡式固支梁構造，端部配有永久性磁瓦，振動梁工作頻率1 Hz~30Hz(可調)。固有頻率12Hz上下。
（9）氣動閥門：手動式氣壓源0～20kpa，配有壓力表。
（10）傳感器固定支架：配有螺旋測微器。
（11）數據采集模塊及圖像處理軟件：數據采集模塊采用RS232插口、12位A/D變換、采樣速率10萬次數/秒，采樣速率能選。采樣方法分?jǐn)帱c(diǎn)調試采樣、按時采樣、持續采樣，具備虛擬儀表作用。所提供的圖像處理軟件有較好的電子計算機控制界面，能夠進行實驗項目分析與編寫，數據收集，特性參數的解讀、較為、文檔存儲、打印出等服務，更重視針對不同數據信號設置收集的速度、按時斷點調試采樣周期時間。手機軟件還具有虛擬示波器作用。（C、D型配）

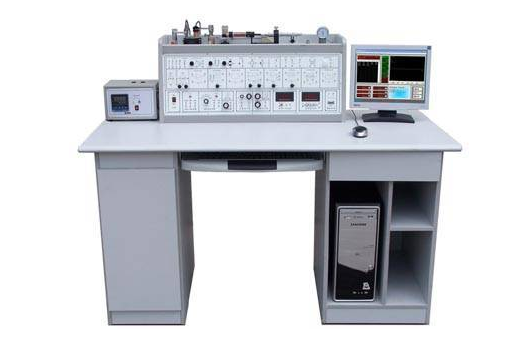

2、實驗桌
實驗桌桌面上主原材料采用三聚氰胺貼面板，臺面材料采用全瓷貼面防火板材，造型設計別具一格。桌面上有防火安全、絕緣層、防潮、耐污、耐磨損等服務。桌面上右側預埋有顯示屏放置部位，實驗桌正中間可擺放電腦鍵盤，右側配有一個抽屜，用以擺放傳感器元器件、專用工具、電極連接線、材料等；實驗桌右下角可擺放電子計算機。桌面上用以組裝控制柜同時提供一個寬闊的設備工作臺。
3、模塊化設計解決電源電路
電橋電路
電荷放大器
電容器逆變電路
渦旋逆變電路
差動保護放大儀
電壓放大器
有移相器（Δφ±40°）
相敏檢波器（0-360°C）
帶通濾波器（FT≤35Hz）
SM-13超聲波偏移傳感器實驗控制模塊
SM-14扭距傳感器實驗控制模塊
SM-18光敏二極管實驗控制模塊
SM-19光柵尺偏移傳感器實驗控制模塊
5、傳感器元器件性能指標(標準值)返回搜狐，點擊查看
