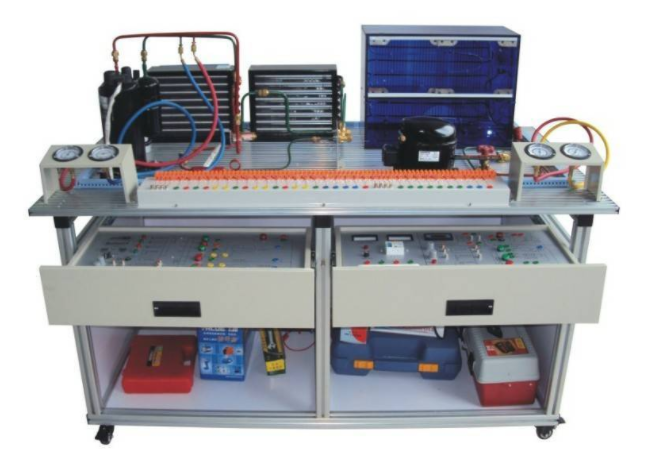

中央空調電冰箱拼裝與調節實踐考評設備(智能化考評型)
機器設備應適宜系統軟件拼裝、電氣運行與控制、電氣技術應用、致冷和空調通風設備應用與維修等更專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等科目的教學和實踐。
系統由兩個部分組成，分別是：分離式熱泵空調和直冷電冰箱，分體式空調可以進行致冷、制暖、去濕、全自動工作方式作用，直冷電冰箱可以進行冷凍、冷藏等服務，包括了制冷專業中所涉及到的組裝、管路設計方案焊接工藝、布線、試壓、測漏、真空包裝、充注冷媒、制冷劑回收、運作調節，控制電路故障考評等
設備應適宜機電工程、驅動力工程專業的實踐，適宜致冷及本專業的初級、高級技師的職業技能鑒定及考評。
作用：
1.集制冷安裝、電冰箱安裝、制冷系統電布線、工作壓力測漏、真空包裝、充注冷媒與運作調節于一體，包括了制冷系統進行維修所有流程，能夠滿足實訓課程、具體工程訓練及職業技能大賽的需求。
2.選用模塊化，電氣控制系統與制冷系統單獨分開，而且電氣設備一部分設定監測點，測一測接線端子及其各界的輸出連接端子，能夠?qū)W生開展單獨布線、檢測、運作等行為。
3.實訓基地形象化展現空調和電冰箱的體系結構、原理?？汕宄目吹街评湎到y(tǒng)結構與主要部件的實體，操作系統還配備了解顯變流器電流表、數顯式交流電流表、氣壓表、指示燈等，讓整個空調機組、電冰箱系統軟件的實時運行狀態一目了然。
4.依據分體式空調器控制電路、電冰箱電子式控制電路做為實踐考評目標，可以使學生們靈活運用空調控制電路、電冰箱電子式控制電路基本概念及修理技術，考評板里印著分體式空調器電氣設備、電冰箱電子式控制電路圖再加以監測點，學生們通過培訓板上的電路原理圖掌握其原理，并通過電腦設置故障，用儀表盤在監測點上進行檢驗搜索故障部位，并清除故障，進而提高學生的清除故障能力，
5.使用這個設備學到了分離式式空調控制電路、電冰箱電子式控制電路的基本知識?？諢岜脵C(jī)組分體式空調一部分主要有以下致冷方式、制熱模式、空調除濕、空調送風模式、四種工作方式。電冰箱一部分分為冷凍柜、冷藏箱。工作方式有標準模式、省電模式、冷凍方式三種工作方式。
6.在該裝置上可以不斷進行全面的拼裝與電焊焊接練習。整體采用開放式和拆卸式總體設計，選用空調銅管定位裝置對每一個活動連接頭進行固定，合理的保障管路因不斷拆卸造成的毀壞，同時減少噪音量。
7.選用鋁合金型材組裝成桌面上且桌面下邊提升裝水汽車底盤，鋁合金型材桌面上整潔美觀大方，更為關鍵的是電焊焊接空調銅管的時候不會變型，裝水底盤的設計解決了運行時冷卻器和系統管路所產生的凝結水，使水及冷凍機油成功流進接塑料水桶中，維持機器設備清理。
8.集制冷安裝、電冰箱安裝、制冷系統電布線、工作壓力測漏、真空包裝、充注冷媒與運作調節于一體，包括了制冷系統進行維修所有流程，能夠滿足實訓課程、具體工程訓練，學生能夠?qū)Ω鞑课弧⒐苈?、元器件開展拆卸、調節、運作，完成各種工作方式、工作狀況調節和系統管路的實踐，讓整個設備可以完全滿足實訓課程、理論考試或技能大賽規定。
實訓課程：
1、制冷工專用型工具使用
2、氣割焊機的使用與電焊焊接能力
3、中央空調制冷系統管路的拼裝能力
4、中央空調制冷系統的試壓、測漏與冷媒加充能力
5、中央空調控制電路的保護接地與調節能力
6、中央空調控制電路電氣設備故障考評、故障分析和故障清除能力
7、電冰箱制冷系統管路的拼裝能力
8、電冰箱制冷系統的試壓、測漏與冷媒加充能力
9、飛利浦GR-204E直冷電子式電冰箱控制電路的保護接地與調節能力
10、飛利浦GR-204E直冷電子式控制電路電氣設備故障考評、故障分析和故障清除能力
11、BCD-173GH智能溫控電冰箱控制電路的保護接地與調節能力
12、BCD-173GH智能溫控電冰箱控制電路電氣設備故障考評、故障分析和故障清除能力
13、電冰箱制冷系統的故障分辨與維護能力
14、學生們團隊融洽機構能力
15、電氣識圖和配電設計能力
中央空調電氣設備控制電路一部分設有8個故障；
204E電冰箱控制電路一部分設有8個故障；
智能化電冰箱控制電路一部分設有8個故障。
性能指標：
1.鍵入開關電源 單相電三線 AC220V±10% 50Hz
2.辦公環境 環境溫度-10℃～-40℃ 空氣濕度≤85%（25℃） 海拔高度<4000M
3.設備容量 ≤1.5KVA
4.冷媒：中央空調一部分R22 電冰箱一部分R134a
5.尺寸（大概） 1500mm×800mm×1250mm
6.防止觸電維護種類 I類
7.安全防護 具備過電壓、過電流、負載、漏電保護器對策，符合我國技術標準。
8.環保標準 原材料采用符合我國有關環保等級
