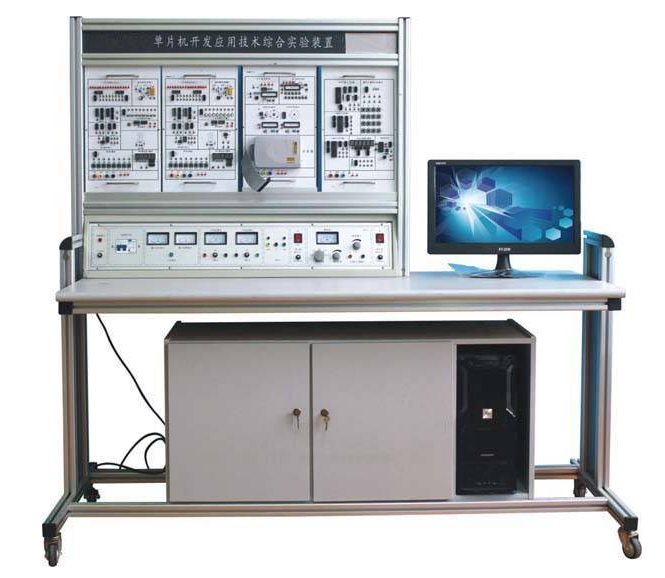

單片機開發電子應用綜合性實驗設備
一、簡述
本設備由控制屏、實驗掛箱、實驗桌構成，根據本實驗臺可完成單片機的接口拓展、數據收集、資料顯示、電腦鍵盤控制、計時器、復印機接口等實驗，配備有燒錄器。
配有電流量型漏電保護開關，控制屏如有走電狀況，泄露電流超過一定值，即關閉電源，對生命安全起到一定的維護。
設備選用部件式結構，拆換實驗控制模塊方便快捷。如需擴展功能或開上新實驗，僅需加上實驗控制模塊掛箱就可以，絕不取代。
二、關鍵性能參數
1、鍵入開關電源：AC220V±10% 50Hz
2、辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%（25℃）
3、設備容積：200VA
4、凈重：100Kg
5、尺寸：160×75×150
6、掛箱規格：410×240×60
7、導出開關電源：有走電、短路故障、過電流保護
A．～220V，根據多功能插座導出
B．可調電源：±5V/1A ±12V/2A
三、設備組成
（一）實驗屏：實驗時擺放實驗掛箱，同時提供實驗開關電源，鐵制兩面亞光密紋靜電噴塑構造。
（二）實驗桌：鋼結構形式，桌面上為防火安全、防潮、耐磨損高密度纖維板，寫字桌連體衣設計方案，造型設計別具一格。
（三）實驗控制模塊：
1、TY--01 單片機實驗掛箱（一）
LED點陣式液晶顯示模塊、點陣式標識符液晶模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C系統總線接口
2、TY--02 單片機實驗掛箱（二）
8251串行接口拓展、232系統總線串行通信接口、單片機軟件系統1、單片機軟件系統2、拔碼開關導出
3、TY--03 單片機實驗掛箱（三）
ISD 1420視頻語音控制、IC卡讀寫能力接口、即時時鐘/日歷、USB接口、RS232轉RS485接口
4、TY--04 單片機實驗掛箱（四）
8279接口電源電路、8255 I/O拓展、8155 I/O拓展、動態掃描液晶顯示模塊、轉換接口、MC14433、整列式電腦鍵盤實驗控制模塊
5、TY--05 單片機實驗掛箱（五）
步進電機驅動程序流程示列、溫度感應器與環境溫度控制、汽車轉彎信號指示燈/十字路口交通信號燈、數字頻率計、看門狗1
6、TY--06 單片機實驗掛箱（六）
十六位邏輯電平表明、電磁閥控制接口、常見元器件接口、八位邏輯電平導出、一次單脈沖、音箱、串引靜態數據液晶顯示模塊、查看式電腦鍵盤。
7、TY--07 單片機實驗掛箱（七）
主作用邏輯性筆、多用途密碼掛鎖、直流電機推動、步進電機驅動、熱敏打印機與單片機的接口
8、TY--08 單片機實驗掛箱（八）
單片機與CPLD實驗、sh51燒錄器
四、基本上實驗具體內容
1．存儲芯片塊清零
2．二進制到BCD碼轉換
3．二進制到ASCII碼轉換
4．程序流程自動跳轉表
5．內存塊挪動
6．?dāng)?shù)據排序
7．P1口鍵入、導出實驗
8．電磁閥控制實驗
9．用74LS244讀取數據信息
10．用74LS273導出數據信息
11．串行數據轉換并行處理數據信息
12．并行處理數據信息轉換串行數據
13．PWM轉換工作電壓實驗
14．聲頻控制實驗
15．8255鍵入、導出實驗
16．8155鍵入、導出實驗
17．5LED靜態數據串行通信表明實驗
18．6LED動態掃描表明實驗
19．查看式電腦鍵盤實驗
20．陣列式電腦鍵盤實驗
21．電子計數器實驗
22．計時器實驗
23．8253計時器實驗
24．外部中斷實驗
25．串行接口通信實驗
26．ADC0809變位系數轉換實驗
27．DAC0832數學模型轉換實驗
28．MC14433變位系數轉換實驗
29．EEPROM外部數據程序存儲器實驗
30．SRAM外界存貯器拓展實驗
31．93C46串行通信EEPROM數據信息讀寫能力實驗
32．?dāng)?shù)字電子鐘實驗
33．電子鋼琴仿真模擬實驗
34．復印機控制實驗
35．汽車轉彎信號指示燈控制實驗
36．溫度感應器環境溫度控制實驗
37．環境溫度全過程控制仿真模擬實驗
38．五相伺服電機仿真模擬實驗
39．計算方式實驗
40．?dāng)?shù)字頻率計實驗
41．V/F轉換實驗
42．F/V轉換實驗
43．LED點陣式表明實驗
44．標識符液晶顯示器控制實驗
45．8279電腦鍵盤掃描儀表明實驗
46．看門狗1實驗
47．8251串行接口拓展通信實驗
48．I2C系統總線讀寫能力實驗
49．RS232轉RS485實驗
50．USB接口實驗
51．十字路口交通信號燈控制實驗
52．五作用邏輯性筆實驗
53．直流電機驅動變速實驗（實體）
54．步進電機驅動實驗（實體）
55．IC卡讀寫能力實驗
56．實時時鐘/日歷控制實驗
57．語音識別芯片控制實驗
58．單片機與CPLD實驗
59．8051與PC機串行接口通信實驗
60．Flash Rom外界程序存儲器實驗
61．多用途密碼掛鎖實驗
