空氣源熱泵技術實訓裝置

空氣能熱泵熱泵技術實訓考評裝置

空氣能熱泵內燃機實訓考評裝置”是按照教育部“復興21新世紀職業教育課程改革教材建設整體規劃”規定，依照高職教育教學與實訓規定研制的商品。適宜高等職業院校、職業技術學校的工業制冷、熱泵技術課堂教學實訓裝置。熱泵技術是回收利用和運用底位熱量的有效措施之一，科學研究與推廣熱泵技術針對環保節能有重要意義。伴隨著最近幾年工業制冷的高速發展，熱泵技術在中國獲得日益廣泛應用。

一、裝置特性

1.系統選用空氣源熱泵熱水機組，和實際課堂教學對接

2.全套實訓裝置集空氣能熱泵內燃機系統、電氣控制系統系統、故障模擬系統于一體，系統真正詳細,構造清楚、緊密，達到對實訓的需求

3.實訓裝置形象化展現了熱泵機組型熱水器的系統構造、原理，可清楚的看到制熱力循環系統結構與主要部件的實體，系統還配置有交流電壓表、交流電流表、溫度儀、真空表、讓整個熱泵機組系統的實時運行狀態一目了然

4.可仿真模擬常見故障設定，學生們依據工藝規劃常見故障很有可能形成的原因，明確常見故障所發生的范疇，然后進行排除故障

二、技術規格

1.鍵入開關電源：單相電三線～220V±10% 50Hz

2.辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m

3.裝置容積：＜1.5kVA

4.冷媒：R22

5.供熱量：3kW

6.重 量：200kg

7.尺寸（大概）：180cm×73cm×164cm

8.安全防護：具備漏工作電壓、泄露電流維護裝置，安全性符合國家標準

三、實訓裝置的標準配置及功能

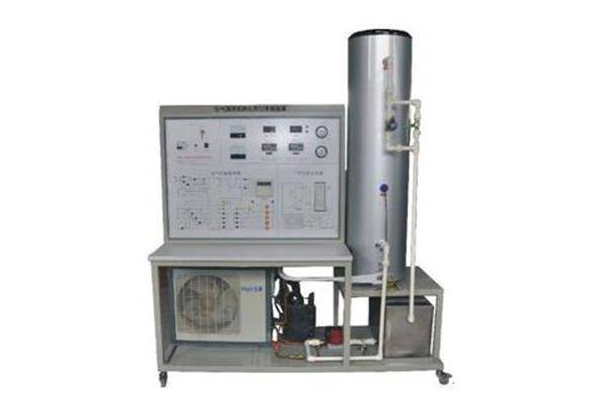

實訓裝置主要是由控制屏、實訓桌、熱泵機組等構成

1.實訓桌

實訓桌選用鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格；桌面上用以組裝開關電源控制屏同時提供一個寬闊舒心的設備工作臺。實訓桌還設置了四個橡膠輪，有利于移動和固定不動。

2.控制屏

選用鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板，板上印著熱泵機組系統流程表，并設有確立標志及相關顯示燈，有利于學生討論觀查。

3.電源控制一部分

交流電：給予控制屏及其熱泵機組工作中所需要的單相異步電機源，可以由開關電源總開關來調節。裝有指南針交流電壓表，交流電流表，可標示鍵入電網電壓值及其系統工作中電流。

4.檢測儀表

（1）指南針電流表：0～250V

（2）指南針電流計：0～10A

（3）真空表：-0.1～1.5MPa

（4）真空表：-0.1～3.5MPa

（5）數顯式溫度儀：選用PT100感應器，檢測范圍-50～ 150℃

5.熱泵機組

包括1匹全封閉式制冷機組、冷卻器、視液鏡、干燥過濾器、空調膨脹閥、開關閥、空調蒸發器、壓力繼電器、化霜溫度控制器等組成。此外系統還配備有蓄水儲水箱，以利于學生們正在做實訓的過程當中水再回收利用。

四、實訓新項目

1.熱泵機組系統的認識和了解

2.熱泵機組系統運行、運作、調節、保護技術的實訓

3.熱泵機組運行狀況和控制參數的檢測及剖析

4.熱泵機組供熱量、性能系數計算和分析

5.熱泵機組系統故障設定和檢查
