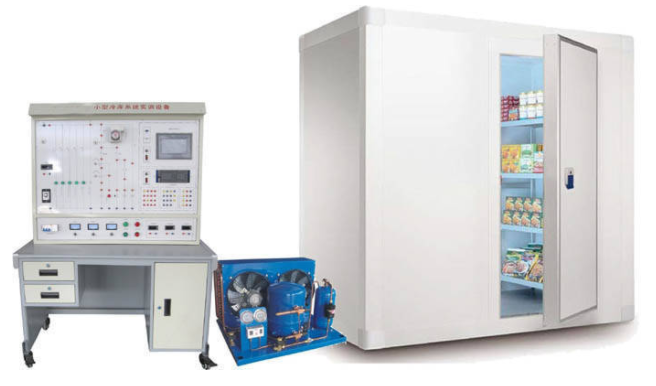

中小型冷庫制冷機組綜合實訓考評設備
一、產品構造
桌身一部分：采用優質厚鋼板做框架，通過機械加工制造成形，外噴涂處理五顏六色環氧樹脂聚塑，整個設備既經久耐用，又別具一格。餐桌底部選用帶剎車的橡膠輪，移動和固定不動兩相宜，便捷調節機器的的擺放。
桌面上一部分：選用25mm厚相對高度膠合板外面層貼進口的防火板材，PVC橫截面包邊，桌面上鴨嘴閥型設計。桌面上具備耐磨損、耐高溫、抗污、耐煙灼、防火、耐菌、除霉、防靜電及易清理等優點。
自動控制系統：自動控制系統機殼由全鋼精加一個成的，總體環氧樹脂聚塑噴漆，控制面板選用鋁板噴涂五顏六色蝕刻技術。板上配有各種各樣檢測儀表，表明來源于中小型冷庫系統軟件能追上被測量點主要參數，包含工作電壓、電流量、溫度、壓力等數據。除此之外結合PLC、觸摸顯示屏、機電工程配電線路自動控制系統，學生可以方便精確測量各種各樣電類數據信號。
二、性能參數
?最大功率：800W；
?額定電流：AC380V，50Hz；
?空調制冷量：約600Kcal/n；
?溫度控制：高溫庫能控制在5℃ 上下，低溫冷庫能控制在-15℃上下；
?壓縮機功率：3PH；
?防水等級：IP44；
?安全防護：過電壓、過電流、漏電保護器對策。
三、系統軟件表明
冷庫實驗教學臺由二個組成。
制冷機組。關鍵元器件有繼電器,膨脹閥,開關閥,蒸發壓力調節閥門,發電機組等,也有對應的壓力表、數顯式溫度表等。在此設備上進行實驗，能讓學生們完全掌握蒸發壓力調節閥門的價值和操作方法。
蒸發壓力調節閥門工作原理是通過一臺冷凍機組并向二個或二個以上的冷庫供貨制冷量,各庫標準的蒸發溫度(蒸發壓力)也不盡相同,由于高溫庫的蒸發溫度比較高,低溫冷庫的蒸發溫度比較低,制冷壓縮機工作的時候吸氣壓力是依據低溫冷庫的蒸發壓力,因而吸氣壓力比較低。這時候,這些需要保持比較高蒸發溫度(即高溫庫)的蒸發器出入口管道路上便服上蒸汽壓力調節閥門(即放空閥),使閥前壓力維持在調定的范圍內,通過閥的節流閥,使閥后的壓力和吸氣壓力同樣,這個就確保了系統內每個蒸發器在各自不一樣條件下正常運行。該系統所使用的冷媒為R22。
自動控制系統。一機兩庫實驗教學臺匹配了對應的自動控制系統，從制冷機組到自動控制系統,都是基于數學課量身定做的。根據本臺試驗,能較了解來操作、故障檢測,根據對這一套機器的學習培訓，學生能夠做到勞社部相關部門授予的制冷工檔次的初級水準。
四、故障原因表明
該系統中制定了好幾個故障原因，主要包括：壓縮機故障仿真模擬、驅動器故障模擬、過流保護器、溫度控制器故障模擬、門燈故障模擬、除霜繼電器故障仿真模擬及相應的電源電路故障模擬等。
五、結構說明
試驗裝配平臺采用不銹鋼材料制作，底端設置有4個橡膠輪。常見故障箱設在試驗系統軟件后邊網絡機柜內，由老師開展故障原因設置?？刂泼姘迳习惭b有電氣設備保護元件、開關電源標示等、過電流保護、各種各樣溫度表、壓力表、操縱開關等。
六、可以完成的實訓課程
冷庫電氣控制系統實練習；
冷庫溫度自動調節裝置的調節；
冷庫實訓系統故障檢測與清除；
致冷常用工具的操作過程；
冷庫全面的測漏與維護；
小冷庫制冷機組的維修實際操作。
中小型冷庫的電氣控制系統
中小型冷庫的家用電器故障設置和維修
中小型冷庫制冷機組運行、運作那一個、調節、保護技術
中小型冷庫運行狀況和控制參數的機器視覺檢測及分析
中小型冷庫系統異常設置和檢查
PLC程序控制器的關鍵技術
組態軟件關鍵技術
