電子制冷技術性實訓裝置
一、裝置特性
1. 選用功率大的電子制冷部件做為蓄冷，不用冰塊、氨、氮、空調氟利昂等冷媒，溫度低、致冷快、使用壽命長。具備零污染、無噪音、無震動、無損壞，可連續運行。
2. 形象性強：能夠直觀地觀查制冷片空氣冷卻結凍的全流程，深層次把握半導體制冷片工作原理。
3. 實用性強：用板上所提供的鈕子開關，可以方便的轉換半導體制冷片的工作環境，既可以定性觀察實訓狀況，又可以通過檢測儀表定量分析精確測量。
二、 技術規格
1. 鍵入開關電源：?jiǎn)蜗嚯娙€～220V±10% 50Hz
2. 辦公環境：溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
3. 裝置容積：＜0.8kVA
4. 尺寸：1200mm×730mm×1400mm
5. 安全防護：具備漏電保護器裝置，安全性符合國家標準
三、 實訓裝置的標準配置及功能

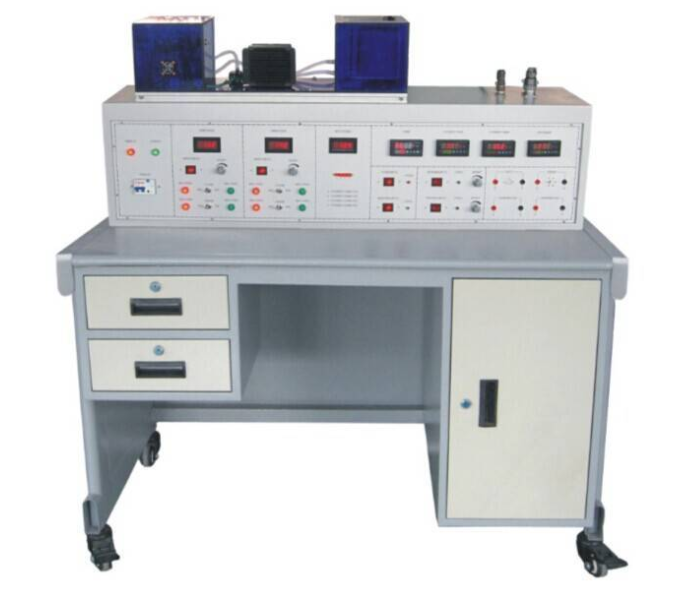

實訓裝置由控制柜、實訓桌和半導體材料冷凍機組等構成
(一) 控制柜(鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板)
1. 直流電數字電壓表（1個）：檢測范圍0～20V，功能鍵轉換擋位，選用三位半數碼科技表明，精密度0.5%。輸入電阻為10MΩ。根據鋼琴鍵轉換應分別表明半導體制冷片A的輸出電壓、半導體制冷片B的輸出電壓、半導體制冷片A的電壓、半導體制冷片B的電壓。
2. 可調電源（2個）：給予0～15V持續可調式的直流穩壓電源，電流量為10A，為半導體制冷片給予開關電源。
3. 記時器：按住復位開關時，開始記時，單位是秒。
4. 直流電數字電流表（2個）：檢測范圍0～10A，選用三位半數碼科技表明，精密度0.5%。直流電數字電流表（一）表明半導體制冷片A的輸入電流，直流電數字電流表（二）表明半導體制冷片B的輸入電流。
5. 溫度控制板（3個）：PID智能化溫度控制器，具備 PID智能化溫度操縱加AI人工智能技術調節系統，各自能夠檢測半導體制冷片A的熱冷端溫度、半導體制冷片B的熱冷端溫度、容器溫度。
6. 電加熱器（2個）：輸出功率為180W，當制冷片堅守在熱機時，電加熱器對其表面進行加熱。
7. 微型水泵（1個）：使水冷液循環系統對半導體制冷片的冷端開展排熱。
8. 音樂片和直流無刷電機：當半導體制冷片堅守在熱機時，其導出的電壓能夠推動音樂片和直流無刷電機。
(二) 實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格；桌面上用以組裝開關電源控制柜同時提供一個寬闊舒心的設備工作臺,配有2個抽屜柜。實訓桌還設置了四個橡膠輪，有利于移動和固定不動。
(三) 半導體材料冷凍機組
由兩塊半導體制冷片、水冷頭、排熱排、離心水泵、水冷液、自來水管、有機化學玻璃水箱、熱傳導鋁合金板等構成水冷器半導體材料冷凍機組，可直接觀查水冷式散熱系統軟件工作原理及狀況。
四、 實訓新項目
1. 電子制冷實訓臺了解
2. 半導體制冷片堅守在熱泵機組時工作原理
3. 半導體制冷片堅守在熱泵機組時的主要參數檢測
4. 半導體制冷片堅守在熱機時工作原理
5. 半導體制冷片堅守在熱機時的主要參數檢測
