一機兩庫系統綜合實訓裝置

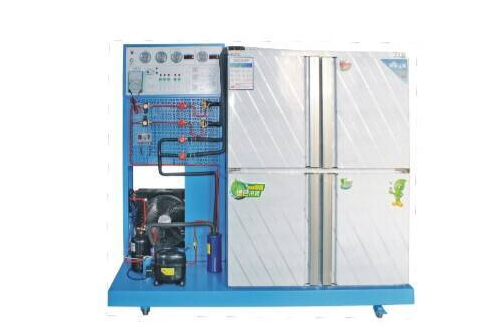

一機兩庫系統融合實訓裝置

“一機兩庫系統融合實訓裝置”是按照教育部“復興21新世紀職業教育課程改革教材建設整體規劃”的教學目標，依照職業技術學校的教學與實訓規定研發和開發出來的商品。

該一機兩庫實驗機器設備適宜大專學校、職業技術學校和本科院校的電力設備安裝與維護、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、致冷和空調通風設備應用與維修等更專業的《制冷空調機器設備》、《制冷裝置的安裝簡單與維護》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等科目的實訓教學及初級、高級技師的評定及考評。

一、裝置特性

1.綜合型強：一機兩庫實驗機器設備實中裝置集一機兩庫制冷系統、自動控制系統及常見故障系統軟件于一體，系統軟件真正詳細，構造清楚、緊密，達到對實訓的需求

2.形象性強：裝置選用敞開隱藏式，控制回路及制冷管路系統軟件立即呈現出來，元器件貼著名字標志，學生們可形象化了解各種各樣元器件；

3.實訓性好：臺體設有常見故障裝置，可以實現電氣控制系統常見故障設定，有益于開展職業技能鑒定、考核工作；

4.安全防護齊備：設有工作電壓型漏電保護器、電流量型漏電保護器、過電流保護、過壓保護、接地系統，可以對人身安全和設備開展有效控制。

二、技術規格：

1.鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz

2.辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m

3.裝置容積：＜7kVA

4.冷媒：R22

5.空調制冷量：5.3kW

6.重 量：300kg

7.尺寸：180cm×80cm×180cm

三、實訓裝置的標準配置及功能：

實訓裝置主要是由控制柜、實訓桌、風冷制冷機組與冷庫等構成。

1.電源控制一部分

交流電：給予控制柜工作中所需要的三相交流電源，可以由開關電源總開關來調節。

2.檢測儀表

(1)指南針電流表：0～450V，精密度2.5級

(2)真空表：-0.1～1.5MPa

(3)真空表：-0.1～3.5MPa

(4)數顯式溫度儀：選用PT100感應器，檢測范圍-50～ 150℃

3.一機兩庫電氣控制系統考評板

板上印著一機兩庫電氣控制原理圖，并設有相對應測試用例，有利于學生討論精確測量。

4.一機兩庫制冷系統步驟板

板上印著真實一機兩庫庫制冷系統系統結構圖，裝有2只溫度控制儀（各自測量和操縱高溫庫和低溫冷庫溫度）、1只冷庫專用化霜計時器（用以低溫冷庫）

5.常見故障設定箱

配置一扇有鎖側門，含有10個鈕子開關，都已經收到相對應測試用例，用于設定常見故障及恢復過來工作中

6.風冷制冷機組

包括1匹半封閉式制冷機組、風冷冷凝器、油過濾器、視液鏡、儲液器、干燥過濾器、2只供液繼電器、2只膨脹閥、逆止閥(單相電閥)、4只開關閥等組成。

7. 冷凍柜雙保溫冷庫庫體

采用優質不銹鋼板材做框架，通過機械加工制造成形，夾層置隔熱保溫防火安全發泡材料，整個設備既經久耐用，又別具一格。箱體底部選用帶剎車的橡膠輪，移動和固定不動兩相宜，便捷調節機器的的擺放，庫體尺寸為1000×500×1600（mm）。

8.實訓桌

實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格；設有兩個抽屜柜，用以擺放工具及材料等。桌面上用以組裝開關電源控制柜同時提供一個寬闊舒心的設備工作臺。實訓桌還設有四個橡膠輪，有利于移動和固定不動

9、專用工具

彎管器

旋片真空泵

雙表維修閥

數顯萬用表

數顯式鉗形電流表

四、實訓新項目

1. 一機兩庫系統軟件的認知

2. 一機兩庫自動控制系統的運轉實訓

3. 一機兩庫制冷系統工作狀況調節及保護技術

4. 一機兩庫電氣故障設置和檢查實訓

5. 制冷系統檢修常用工具的操作過程

6. 系統軟件管道焊接

7. 制冷系統檢修工藝流程

8. 工業制冷實訓

9. 冷藏柜自動控制系統聯接及調節實訓
