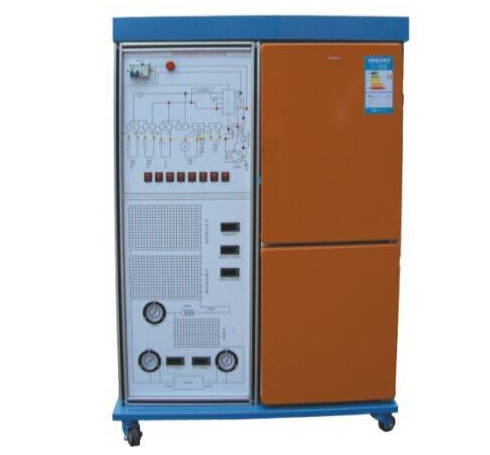

雙門電冰箱綜合實訓考核裝置

電冰箱專業技能實訓考評裝置 （雙開門電冰箱實訓考評裝置）

一、簡述：

“ 雙開門電冰箱綜合性實訓考評裝置 ” 是為了公辦?？茖W(xué)校的制冷專業、家電維修專業、各技術培訓以及國家職業資格培訓單位開發定制的，該裝置集致冷、電氣控制系統、故障模擬于一體，產訓裝置全理合理布局，具備綜合型、形象性、開放性以及實用性極強的課堂教學實訓及考評服務平臺，使學生把握直冷 / 間冷式電冰箱的構造、基本原理及特點。

二、特性：

、實訓裝置形象化展現了直冷／間冷式電冰箱的體系結構、原理，能夠清楚的看到制冷循環體系結構及主要部件的實體，有利于課堂教學演試解讀及學生對教材知識的學習把握。除此之外，管路中配有視液鏡可觀查冷媒情況；髙壓管路為紅色一部分，低電壓管路為深藍色一部分。

2、全套實訓裝置集直冷式、間冷式電冰箱于一體，全部電冰箱系統軟件真正詳細，構造清楚、緊密，和實際冰箱制冷系統軟件、電氣控制系統一致。與此同時可以滿足對直冷式、間冷式電冰箱實訓的需求。

3、系統采用真實冷凍機組(制冷壓縮機、板翅式盤管式蒸發器、鋁復合板吹脹式空調蒸發器、不銹鋼絲式冷卻器等)

4、裝置配有直冷式／間冷式電冰箱電氣控制線路接線地區，可完成不一樣控制方式的運作模式，有益于學生將基礎理論用于具體，并激發學生操作過程操作能力。

5、可以設置仿真模擬常見故障，學生們依據工藝規劃常見故障很有可能形成的原因，明確常見故障所發生的范疇，然后進行排除故障。有益于開展職業技能鑒定、考核工作。

三、性能參數：

1、鍵入開關電源：單相電三線AC220V±10％ 0Hz

2、裝置容積：<0．2KVA

3、尺寸：600×600×1700mm

4、冷媒種類：R12

5、安全防護：具備漏工作電壓、泄露電流維護裝置，安全性符合國家標準

四、實訓新項目：

1.用工具的使用實際操作

2.冷系統軟件管材電焊焊接

3.制冷機組水壓試驗及測漏

4.制冷機組真空包裝及充注冷媒

5.電冰箱配電線路器件的認知和精確測量

6.直冷式電冰箱電氣控制線路接線及設備運行

7.間冷式電冰箱電氣控制線路接線及設備運行

8.直冷式電冰箱檢修實訓及故障診斷

9.間冷式電冰箱檢修產訓及故障診斷
