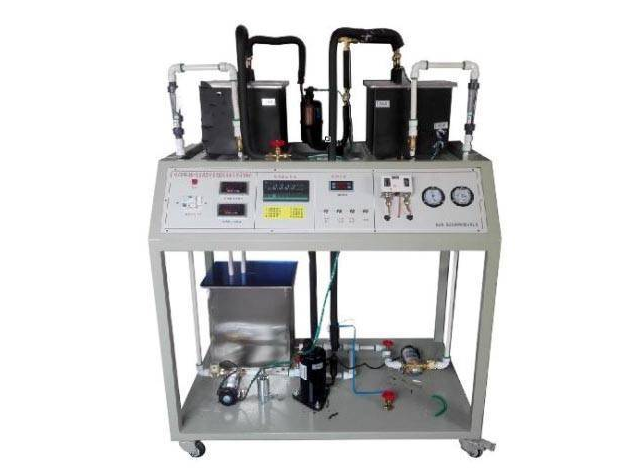

蒸氣壓縮式制冷循環實訓裝置
一、系統概述：
采用鈑金噴塑構造由框架和演示板構成，關鍵配置有兩部變頻風機、整流器風管、熱交換器、壓縮機、冷卻器、空調蒸發器及四通換向閥、供熱彭脹閥、循環泵、過濾裝置、截止閥、逆止閥、玻璃轉子流量計、螺旋式風機盤管及管路構成等。系統軟件配套設施溫度、工作壓力、總流量各種各樣表明儀器設備，能夠系統全過程進行監控，與此同時配套設施電氣設備構件及評價系統；系統軟件包括蒸氣壓縮式制冷循環系統軟件、冷卻水系統、精確測量顯示儀表、架構支撐點及控制技術等。
二、技術性規格參數
1、尺寸1200mm×600mm×1150mm；演示板采用薄厚1.5mm
2、熱交換器PC高透明管做機殼，Ф10mm的空調銅管盤到螺旋式風機盤管做熱交換器。
3、循環水箱采用1.5mm鏡面板，根據蒸汽流量計調節閥操縱水流量尺寸。
4、循環泵：12WG-8，設計流量8L/min，額定值水泵揚程8m，通
5、玻璃轉子流量計測量范圍為1～10L/min。
6、鍵入開關電源：單相電三線 AC220V±10% 50Hz
7、辦公環境：溫度0℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
8、系統容量：2.45kVA
9、安全防護：配有電流量型漏電保護器、過壓保護、接地系統，高壓低壓保護等可以對人身安全和設備開展有效控制，安全性符合國家標準。
5、實訓臺由框架和演示板構成，架構由40mm×40mm方鋼管構成，尺寸1000mm×600mm×450mm；演示板采用薄厚1.5mm的鋼材制做，尺寸1000mm×1000mm×80mm。
三、實驗課題
1、了解與掌握實驗儀器，把握蒸氣壓縮式制冷循環工作原理和各部位的功效，提高對蒸氣壓縮式制冷循環的理性認識。
2、深層次把握蒸氣壓縮式制冷循環工作原理。
3、制冷機組常見問題設置（臟堵、冰堵、冷媒過多等）。
4、根據試驗實驗裝置掌握蒸氣壓縮式制冷機組的參數精確測量及實驗方案，塑造學生的工程項目實踐技能。
