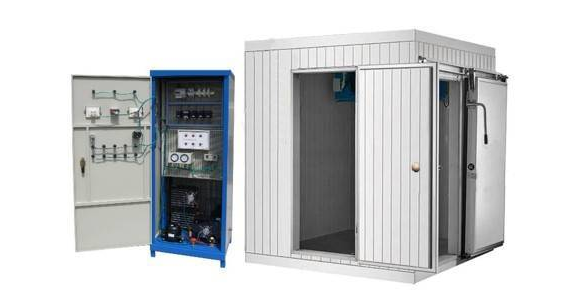

船舶雙保溫冷庫實訓考評設備
一、機器設備構成及特點
1、該船舶冷庫實訓設備具備機電傳動控制操縱、自動控制系統、和手動操作方法，配溫度感應器及收集儀表盤。
2、形象性強：船舶冷庫設備選用敞開隱藏式，控制回路及制冷管路系統軟件立即呈現出來，元器件貼著名字標志，學生們可形象化了解各種各樣元器件。
3、實訓性好：可以進行具體冷庫電路控制家用電器工控自動化實訓制冷機組及除霜系統軟件等各個環節工作中實訓。
4、配有手動式空調膨脹閥，可以從全自動膨脹閥毀壞時取代膨脹閥工作中，
5、故障報警設備，當機器設備產生故障時，故障報案系統會自動響鈐。
6、高溫庫配有空調蒸發器調壓閥，可以自由調整高溫庫的溫度。
7、服務器壓縮機配有致冷動能調節閥設備，可維護壓縮機在單獨冷庫工作就是的冷媒總流量提供。
8、正中間過冷卻塔，避免壓縮機濕四沖程，維護壓縮機的回氣溫度低溫。
9、制冷機組故障仿真模擬：在制冷機組中，髙壓出入口，回氣管道，冷疑出入口設置有手動截止閥，可仿真模擬髙壓排氣管故障、冷卻器阻塞，呼吸乏力等各種致冷故障狀況。
10、髙壓、低壓系統故障：安裝有真實髙壓、低壓保護器，在制冷管道實行仿真模擬故障環節中，會運行高壓低壓開關，進而產生系統軟件故障而運行壓縮機短路保護，終止服務器。
11、試驗臺操縱智能模塊
本控制模塊可控制整個設備辦公環境，明確 全面的收入穩定，可維護學生們的實訓時的穩定性和安全性，重要時可斷開總開關電源。：
1)、智能模塊控制模塊可檢驗、監控裝置全面的交流電的電壓，在精確測量過電壓時，機器設備過壓保護、可以收集被監控系統交流電的電流，在精確測量過電流值后，機器設備過壓保護、可以收集被監控系統溝通交流刻苦輸出功率溫度、在精確測量過溫時，機器設備過壓保護
2）、軟件系統：
電流量、工作電壓溫度、并通過CAN /GSM通信上傳至監控錄像機或監控云平臺，監控錄像機或云服務平臺可以確定被監控電源的工作狀態，如工作電壓，電流量，電流和溫度。
3）、工作電源 額定電流AC220V、功能損耗 正常的監控情況≤2W 報案情況≤2.5W、
4）監控系統過電壓（115%）、欠壓保護（80%）過電流、電流量（50~1000mA）。
5）、溫度：50-120度、走電報案：50-1000MA持續可調式、走電報案安全通道：1路、溫度報案：4路。
6）電流檢測安全通道：1路、電壓檢測安全通道：3路。
7）報案方法：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通信接口 通信/GPRS通信(選裝)合理通信間距≤1km.
9)、靠手機可以免費下載APP手機軟件自動控制系統，或是計算機根據軟件監控，
10)、感應器:電壓互感器及電流互感器：應用2000:1。假如實際應用電壓互感器與產品配,置不一樣，多咯溫度感應器采用的是100K特征的熱敏電阻器.
11）作用表明：可顯示工作電壓、電流量、輸出功率
12）、界手機軟件面
13）、傳感器網絡:工作電壓：3.6V。待機電流：20MA.報案電流量產250MA、低壓報警：30天、通訊方式：GSM、接收機靈敏度：-129dBm、無線網絡規范
14）、內嵌無線網絡信號發送，可接入4G網上，無需再此外提升通信成本。
二、標準配置及功能
實訓設備主要是由控制箱、水冷散熱冷凍機組、持續高溫組裝式冷庫，超低溫組裝式冷庫、服務器實訓控制模塊、連牙嵌式冷卻水泵，閉式冷卻塔，溫度和液位傳感器等構成。
1、電源控制一部分
（1）交流電：給予控制柜工作中所需要的三相交流電源，可以由開關電源總開關來調節。裝有三只指南針交流電壓表，各自標示鍵入三相電網電壓值。
（2）安全防護管理體系：配有工作電壓漏電保護器、電流量型漏電保護器、過電流保護、過壓保護、接地系統，可以對人身安全和設備開展有效控制。
2、檢測儀表
（1）指南針電流表：測量范圍0～450V
（2）真空表：測量范圍-0.1～1.5Mpa
（3）真空表：測量范圍-0.1～3.5Mpa
（4）數顯式溫度表：選用PT100感應器，檢測范圍-50～150℃
3、中小型冷庫由壓縮機組：
包括3匹半谷輪封閉式致冷壓縮機、水冷冷凝器、視液器、干燥過濾器、供液繼電器、全自動膨脹閥、手動式空調膨脹閥、仿真模擬開關閥、溫度和燃?xì)鈮毫Ρ淼葮?gòu)成等組成。
4、船舶專用型閥：
系統軟件管道中基本上選用船舶用專用型截止閥門，避免人為因素手動式一不小心旋轉。
5、動能調節方式：
致冷壓縮機選用動能調整操縱，由一個3/8繼電器和3P動能調節閥門操縱。
6、蒸發壓力調整：
由KVP22構成高溫蒸發壓力調節方式，可控制高溫庫里的工作壓力轉變，進而操縱空調蒸發器溫度。
7、冷卻系統：
550W連牙嵌式冷卻水泵、3T閉式冷卻塔、120W高溫風機、溫度和燃?xì)鈮毫Ρ淼葮?gòu)成等組成。
8、服務器實訓控制模塊：
NA830全智能工控自動化冷庫控制板、數碼科技表明三位數碼顯示管 減號 情況標示，具備致冷、離心風機、報警功能
9、實訓設備服務平臺：
實訓設備為不銹鋼板構造，構造牢固，造型設計別具一格，實訓桌也有四個橡膠輪，有利于移動和固定不動。
10、高、低溫冷庫體：
由不銹鋼板庫體組裝成的，薄厚110MM。庫體總體規格：2000*1200*2200MM，內設置有LED照明燈。
11、高低壓控制器：
髙壓1.8-3.5MP、低電壓00.1-0.6MP。
12、持續高溫空調蒸發器：?jiǎn)坞x心風機220V，300MM，進出口貿易1/2，低溫蒸發器：?jiǎn)坞x心風機220V，300MM，進出口貿易1/2，電加熱除霜220V/1.5W
13、水冷冷凝器：3P売式水冷冷凝器。進出口貿易：DN25
14、氣液分離器：1/2
15、液壓油分離設備：1/2
16、壓縮機：比澤爾壓縮機，2-3P/380V
17、溫度儀表盤：所有儀表盤當場表明，表針
三、實訓新項目
操作過程
1、制冷機組的認知、基本上控制原理
2、制冷機組各部位的功效，使用原理
3、船舶中小型冷庫制冷機組運行、運作
4、船舶中小型冷庫制冷機組調節、保護技術
5、船舶一機二庫的控制措施
6、船舶制冷機組普遍故障處理辦法
7、船舶中小型冷庫的電氣控制原理、
高級技師實訓
1、冷庫工程項目的抽真試驗
2、冷庫工程項目的充注冷媒試驗
3、船舶高溫庫的溫度調整實訓
4、高低溫試驗庫位壓力的調節實訓
5、壓縮機動能調節閥門實訓
6、 壓縮機髙壓排氣管故障維修
7、壓縮機呼吸故障維修
8、空調膨脹閥阻塞故障狀況
9、蒸發壓力太低、高調整
10、高壓低壓維護故障清除
電氣設備故障
1、壓縮機啟動不了，系統軟件不制冷
2、高溫風機故障，高溫庫結凍
3、除霜故障，不除霜
4、低溫冷庫故障，低溫冷庫結凍
四、技術參數
1、鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2、辦公環境：溫度-10℃ 40℃ 相對性溫度<85%（25℃）海拔高度<4000m
3、設備容積：<5.5kVA
4、冷媒：R22
5、空調制冷量：5.3kw
6、重 量：800kg
7、服務器尺寸：200cm×200cm×100cm
8、庫體：200cm×100cm×220cm
