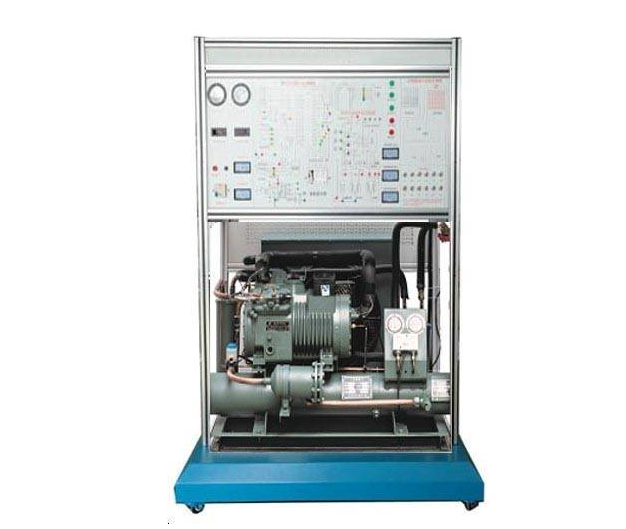

雙極縮小制冷系統實訓設備
一、概 述
“雙極縮小制冷系統實訓設備”采用的是一次節流閥正中間不完整制冷的雙極蒸氣壓縮式制冷循環系統軟件，配置高壓機、低壓機、冷卻器、溢流閥、中間冷卻器、空調蒸發器等制冷系統真正構件，并設有數顯式溫度表、氣壓表、電流表、電流計等檢測儀表。本設備適用公辦?？茖W校制冷專業課程的課堂教學實訓，它不僅能開設雙極蒸氣壓縮式制冷循環的供熱主要參數測量實訓，并且還能開展超低溫制冷循環的演試實訓。
二、特 點
1.系統軟件真正詳細，選用常壓高壓冷媒的單級縮小空調氟利昂制冷循環系統軟件
2.設備選用透明度、開放式設計方案，學生能夠形象化清楚的了解全部裝置工作過程
3.配有電流量型漏電保護開關，實訓電源插座選用小手槍插式全封閉式構造，使用便捷靠譜，避免觸電事故
4.控制柜選用兩層亞光密紋靜電噴塑構造，頂部布局制冷系統，正臉配有電源控制及檢測儀表功能板，底端配有四個帶鎖定功能的橡膠輪。
5.制冷系統包括高壓級制冷壓縮機、低壓級制冷壓縮機、冷卻器、油過濾器、視液鏡、儲液器、干燥過濾器、溢流閥、中間冷卻器、空調蒸發器等。
6.在主要系統軟件構件（如高壓級制冷壓縮機、低壓級制冷壓縮機、冷卻器、油過濾器、儲液器、溢流閥、中間冷卻器、空調蒸發器等）的進出口貿易預埋能組裝溫度攝像頭的銅管盲管（Φ10X0.8，長短35mm），銅管一端封閉式，與制冷管道纖焊在一起。銅管盲管位置便捷溫度攝像頭安裝與拆換。
7.在設備的高壓、正中間工作壓力、低壓的適宜位置設定精確測量壓力規范制冷用1/4″SAE管螺紋維修針型閥，其部位便捷實際操作。
8.制冷系統組裝數顯式溫度表1只（精密度不少于0.5級），選用PT100鉑熱電阻作感應器，檢測范圍-50～150℃，能精確測量不得少于下列10組溫度主要參數，分別是低壓機呼吸口溫度、中間冷卻器進口的溫度、高壓機呼吸口溫度、高壓機出氣口溫度、冷卻器出入口溫度和空調蒸發器進口的溫度。
9.制冷系統組裝真空表3只，精密度不少于2.5級，測量范圍為-0.1～1.5MPa和-0.1～3.5MPa，各自實時測量制冷系統低壓側和高壓壓力的壓力轉變。
10.制冷系統組裝高低壓力控制板1個，實時檢測制冷系統低壓壓力、高壓壓力，當高壓高過預設值或低壓小于預設值時，控制板傳出控制信號斷開制冷壓縮機開關電源。
11.制冷系統組裝高壓控制板1個，用以維護正中間壓力。
12.配套設施無線網絡智能化評價系統1套：由內嵌式多通道網絡控制器，工業生產無限路由器、無線終端顯示屏智能考評手機軟件構成。
三、實訓新項目
1.了解一次節流閥正中間不完整制冷制冷循環全面的結構特點和原理
2.雙極縮小空調氟利昂制冷循環全面的調節
3.雙極縮小空調氟利昂制冷循環工作中參數測量與估算
4.冷凍機組能效等級計算和分析
四、性能參數
1.鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2.辦公環境：溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
3.設備容積：＜6.5kVA。
4.冷媒：R22。
5.制冷裝置可以達到的溫度-45℃。
6.空調制冷量：12.0~13.0 kW。
