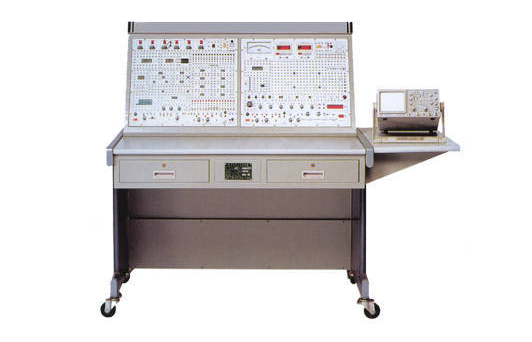

模擬電子電路實驗裝置
模擬電子電路實驗裝置 是根據現階段我國“模擬電子技術”、“EDA 技術性及其應用”課堂教學實驗考試大綱的需求，和各高等學校對于該課堂教學實驗機器設備的需求和提議，由我們公司開發的新一代實驗裝置。
本裝置能對于該學科的所有實驗項目及課題設計開展實驗實際操作，符合實際實驗課程標準的需求，并為高端數字系統的設計開發實驗及老師、碩士研究生開上新實驗和進行科研提供更好的工作性質。
本裝置特別適用于目前學校模電實驗室的升級改造；為職業學校、中專學校、職業學校等新創建或改建實驗室，快速開設實驗課帶來了最理想的實驗機器設備。
一、技術規格
1 、鍵入開關電源：?jiǎn)蜗嚯娙€ 220V±10% 50Hz
2 、辦公環境：環境溫度 -10 ℃ ～ 40 ℃ 空氣濕度＜ 85%( 25 ℃ ) 海拔高度＜ 4000m
3 、裝置容積：＜ 200VA
4 、尺寸： 155×80× 123cm
二、裝置的配置：
主要是由實驗控制柜和實驗桌兩個部分組成，實驗控制柜主要是由 2套模電功能板 構成 , 能同時開設2組模電實驗。 基本功能構成如下所示 : ，
可調電源： ±5V/ 1A 雙路， 0.0 ～ 18V/ 0.75A 持續可調式雙路（根據適度連接，可獲得 0 ～ ±18V 及 0 ～ 36V 持續可調穩壓電源）， ±5V 開關電源還設有短路故障報案、標示作用，每路開關電源都有短路故障軟截至自行恢復保護功能。
直流電視頻信號： -5V ～ ±5V 持續可調式電源電路。
交流電： 0V 、 6V 、 10V 、 14V 抽頭開關電源一路，中心抽頭 17V 開關電源雙路，每路開關電源都有過流保護自行恢復作用?？刂乒褡笥覂蛇呍O(shè)有 220V 單相電三芯電源插座多個。
函數信號發生器 : 本頻率計是通過片式集成函數信號發生器及外圍電路 , 數據工作電壓標示及功率放大電路等組成。其輸出頻率范圍包括 2Hz ～ 2MHz ，導出力度峰峰值換挑選，輸出頻率分七個頻率段挑選，還設有三位 LED 數碼管顯示其導出力度（峰一最高值）。導出損耗分 0dB 、 20dB 、 40dB 、 60dB 四檔，由兩個 “ 損耗 ” 功能鍵挑選。
六位數顯頻率計：本頻率計的精度等級為 1Hz 至 10MHz ，有六位共陰極 LED 數碼管顯示，水利閘門時基 1S ，敏感度 35mV(1-500kHz)//100mV(500kHz-10MHz) ；測頻精密度為萬分之二（ 10MHz ）。將頻率計開關（內側 / 外測）放置 “ 內側 ” ，就可以精確測量 “ 函數信號發生器 ” 自身信號輸出頻率。將開關放置 “ 外測 ” ，則頻率計表明由 “ 鍵入 ” 插孔輸入被測信號的次數。
直流電數字電壓表：分 200mV 、 2V 、 20V 、 200V 四檔，直鍵開關心換，三位過半數顯，輸入電阻 10MΩ ，精密度 0.5 級。
直流電數據毫安表：分 2mA 、 20 mA 、 200 mA 三檔，直鍵開關心換，三位過半數顯，精密度 0.5 級。
設有 1 mA/100Ω 鏡面玻璃指南針高精密直流電毫安表、電磁閥、楊聲器、峰鳴器、振蕩線圈、晶閘管、 12V 信號指示燈、功率電阻、橋堆、三極管、集成穩壓管塊、電容器、三極管、按鍵及電阻器等。
模電實驗功能板設有可裝、卸固定線路實驗小板電源插座四只，裝有共射極多管放大器 / 負的反饋放大器實驗板、射極跟隨器實驗板、 RC 正弦波振蕩器實驗板、差動保護放大器實驗板及 OTL 輸出功率放大器實驗板共五塊，可采取固定線路及分立元件靈便組成開展實驗。此外，還可以購買仿真模擬 EDA 免費下載板。
實驗節點、測試用例選用高可靠自卡緊防轉疊電源插座及檢測彎針，設有高可靠圓腳集成塊電源插座（ 40P1 只、 14P1 只、 8P2 只）及鍍金長銅管等，供插各種各樣集成塊、三極管、電容器及內阻等元器件，觸碰性能良好，實驗靠譜。
實驗功能板選用 2mm 粗厚敷銅板做成，正臉印著電子器件符號圖片、標識符及聯線，背面是相對應聯線并焊上相對應元器件。
本裝置設有電流量型漏電保護開關，控制柜如有走電狀況，泄露電流超過一定值，即關閉電源。
三、基本上實驗具體內容
本裝置給予模電實驗手冊，具有相當?shù)纳疃葟V度，各級各類學?？筛鶕?jù)自身課堂教學的必須來選擇，還能夠結合自身的要進行改變、擴大及開發其他一個新的實驗新項目。
1. 常見儀表儀器的應用
2. 晶體三極管共射極多管放大器
3. 場效管放大器
4. 負的反饋放大器
5. 射極跟隨器
6. 差動保護放大器
7. 集成計算放大器指標值檢測
8. 集成計算放大器的最基本運用 Ⅰ — 仿真模擬運算電路
9. 集成計算放大器的最基本運用 Ⅱ — 信號分析 ( 有源濾波器 )
10. 集成計算放大器的最基本運用 Ⅲ — 信號分析 ( 電壓跟隨器 )
11. 集成計算放大器的最基本運用 Ⅳ — 信號分析 ( 波形發生器 )
12.RC 正弦波振蕩器
13.LC 正弦波振蕩器
14. 函數信號發生器的安裝與調節
15. 壓控振蕩器
16. 低頻率輸出功率放大器 Ⅰ — OTL 輸出功率放大器
17. 期工程項目低頻率輸出功率放大器 Ⅱ — 集成輸出功率放大器
18. 可調電源 Ⅰ — 串連型晶體三極管可調穩壓電源
19. 可調電源 Ⅱ — 集成穩壓電源
20. 可控硅可控整流電路
21. 運用實驗 — 溫度檢測及控制回路
22. 綜合性實驗 — 萬用電表的設計與調節
23) 在設備可編模擬器件設計方案實驗（配 Lattice 仿真模擬可編元器件 ispPAC20 免費下載板） 六、裝置的配置
