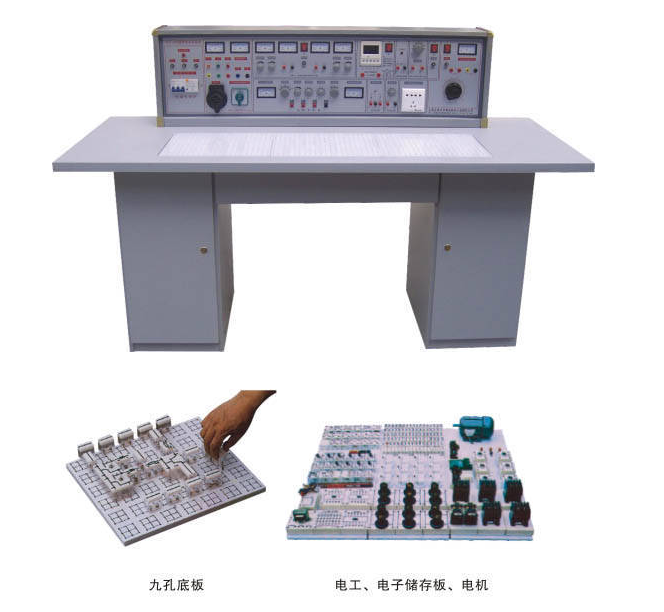

TY-18型通用性電焊工實驗室機器設備
一、產品特點：
通用性電焊工實驗室機器設備實驗臺具有較健全的安全性保障措施，較完備的作用。實驗桌中間裝有通用性電路板，電路板注塑加工成的，表層布有九孔成一組彼此聯通插口，元件盒則在上隨意拼裝成實驗電路，元件盒盒體全透明，形象性好，蓋子印著歷久彌新元件標記，線框清楚美觀大方。盒體與蓋子選用較科學合理的壓三合一構造，檢修拆卸便捷。電子器件放置于實驗桌下面上下柜里，大大提升了管理能力，整體規劃化程度，大大減輕了老師實驗前期準備工作。
二、實驗臺及操作桌構造：
1．實驗臺機殼規格：123×35×20cm
2．三相保險座
3．三相電源鍵入指標值
4．總開關：實驗臺開關電源總開關，帶走電、過壓保護
5．實驗按鍵：實驗走電開關漏電作用
6．開關電源鍵入標示1只
7．開關電源輸出標示3只(紅、綠、黃三色)
8．交流電壓表：標示輸出相電壓
9．電壓轉換開關：與電流表搭配使用，監示輸出相電壓的大小與對稱性狀況
10．接線座5只：A單元三相四線及接地線輸出
11．電流計W相電壓輸出標示
12．O/I開關：三相四線電源輸出操縱
(提升安全性能)
13．接線座2只：B單元溝通交流低壓電源輸出
14．電度表(2A)：B單元交流電路標示
15．旋紐：B單元3-24V溝通交流低電壓挑選輸出
16．開關：C單元兩路可調電源開關
17．旋紐：C單元兩路Ⅰ路穩流調整
18．旋紐：C單元兩路Ⅱ路穩流調整
19．接線座2只：C單元Ⅰ路直流穩壓輸出
20．保險座：C單元兩路可調穩壓電源商業保險
21．電度表4只：兩路可調穩壓電源工作電壓、電流量標示
22．接線座：D單元直流電5V穩壓管輸出
23．電度表：D單元電流量0.5V輸出標示
24．開關1：操縱各低電壓交流電流、視頻信號
25．開關2：操縱E單元交直流電源變壓開關電源
26．電度表：E單元交流電流輸出標示
27．接線座4只：E單元溝通交流、直流電輸出口
28．旋紐：E單元0～240V電壓調節
29．電源插座：G單元220V輸出電源插座
30．旋紐：聲頻功率放大電路音量調節
31．接線座2只：數字音頻鍵入
32．按鍵：一次脈也就能開關
33．接線座3只：一次單脈沖輸出口
34．電度表：信號發生器正弦波形輸出工作電壓標示
35．旋紐：正弦波形輸出三級損耗力度粗調
36．旋紐：正弦波形輸出口
37．接線座：正弦波形輸出口
38．旋紐：矩形波輸出力度調整
39．接線座：三角波輸出口
40．旋紐：函數信號發生器工作頻率細調
41．接線座：矩形波輸出口
42．旋紐：函數信號發生器五級工作頻率粗調
43．電度表：信號發生器輸出工作頻率標示
44．?dāng)?shù)字萬用表：500型
45．全智能溝通交流電路精確測量電度表：根據開關心換可以同時精確測量電路I、U、KW、Kwh、T，八位液晶顯示屏。
46．實驗桌面尺寸：160×70cm
47．通用性電路板：規格型號35×90cm，元件盒則在上隨意拼裝開展實驗
48．貯存板：擺放元件盒
49．左儲存柜：擺放貯存板（帶防盜鎖）
50．抽屜柜：擺放實用工具
51．右儲存柜：擺放貯存板（帶防盜鎖）
52．?dāng)?shù)字示波器：型號規格不分（客戶備用）
53．專用工具
三、實驗臺性能指標：
1、鍵入工作電源：三相四線
2、輸出開關電源及數據信號
A單元：三相四線
B單元：溝通交流3、6、9、12、15、18、24V
C單元：兩路恒流電源可調穩壓電源（具備負載及過流保護作用），二路輸出工作電壓均為0～30V，內藏式電磁閥全自動換擋，由單圈電阻器持續調整，使用便捷，輸出高電壓為2A，具備預 設式過流保護保護功能。
工作電壓穩定性：<10-2 負荷穩定性：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流量0.5A
E單元：交交流電壓0～240V持續可調式，電流量2A
F單元：220V工作電壓輸出，供外置儀器設備應用。
3、一次單脈沖源：每一次都可輸出一對正負極單脈沖
4、函數信號發生器（正弦波形、三角波、矩形波）
①工作頻段：5HZ-550KHZ分五個頻率段
②工作頻率標示：由HZ表立即讀取
③工作電壓輸出范疇：正弦波形：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級損耗：0db、20db、40db具備持續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持續可調式
三角波：5HZ-550KHZ>１V
5、聲頻功率放大電路：鍵入聲頻工作電壓不少于10mv，輸出輸出功率不低于1W，聲音可調式，里有音響喇叭，用以放大儀電路揚聲，也可以作數據信號循跡儀器設備應用。
6、全智能多用途溝通交流精確測量電度表：精密度1.0級，可以同時精確測量電路電流量I、工作電壓U、輸出功率Kw、電磁能Kwh和上班時間T，八位液晶顯示屏。
7、接地電阻：>5MΩ
8、漏電保護器：漏電動作電流≤30mA
四、結構和配置(二十四座為例子)
1、實驗桌：12臺學生們實驗桌，一桌二座，餐桌尺寸：160×70×80cm。桌中間配備九孔電路板（規格：35×90cm），依據實驗電路則在上隨意拼裝元件盒成實驗電路。元件盒盒體全透明形象化，內窗元件一目了然，蓋子印著歷久彌新元件標記，線框清楚美觀大方，蓋子與盒體選用壓三合一，檢修拆卸便捷。每一張臺桌裝有一粒套膠板，維護通用性電路板和桌面上（如果需要在桌面上擺放電機，電焊焊接等）。臺桌下邊是元件儲存柜，擺放實驗元件。
2、步態分析控制面板：1臺步態分析控制面板，各自操縱12臺學生們臺開關電源。通用性電路板演試屏站在實驗臺子上，尺寸為160×70cm。用以解讀、演試。
3、實驗臺：共13臺，學生們實驗桌及步態分析操縱臺子上各配置1臺。
4、器械配置：
13臺三相電動機，26只時間控制器，26只熱繼器，78只直流接觸器，117只交直流電表，13只MF-47數字萬用表，13套剝線鉗、斜口鉗、螺絲起子等設備，13套實驗所需要的電阻器、電阻器、電感器、電容器、變電器、條形磁鐵等元件單元盒（元件已裝到單元盒里）。
五、實驗新項目
1．電焊工檢測儀表的應用
2．常見元件的識別與檢驗
3．線形元件與離散系統元件的伏安特性
4．電源外特性
5．電位差值、電壓值的測量
6．電流計和電流表的擴程
7．基爾霍夫定律的認證
8．驗征楞次定律
9．迭加原理與互易定理的認證
10．戴維南定理與諾頓定理的驗征
11．電壓源與電流源的等效變換
12．受控源特征的科學研究
13．一階電路實驗
14．二階電路的過渡過程
15．科學研究LC元件在直流和交流電路里的特點
16．負荷得到功率大的的前提條件
17．溝通交流電路參數精確測量
18．正弦函數溝通交流電路中RLC元件的特點
19．RL及RC串連電路實驗
20．RLC并聯諧振電路
21．日日光燈電路連接及功率因素改進
22．三相負載的星、三角接線方法
23．三相電路及輸出功率的測量
24．R-C選頻互聯網的科學研究
25．二端口網絡科學研究
26．三相變壓器實驗
27．互感器電路實驗
28．三相異步電動機的使用與啟動
29．三相電動機繼電器觸碰操縱的最基本電路
30．三相電動機Y一△啟動操縱實驗
31．三相電動機的順序程序?qū)嶒?yàn)
32．三相電動機能耗制動操縱實驗
運用以上32項實驗的電子器件也可以進行下邊電路實驗
33．簡單電路
34．電路中各點電位差與定位點的挑選
35．電阻器的串連
36．電阻器的并接
37．電阻器的混聯
38．電阻分壓器電路
39．全電路焦耳定律
40．電橋電路的應用與牛頓第二定律
41．節點電壓法
42．控制回路工作電壓法
43．支路電流法
44．RCL并接電路
45．串連電路
46．變電器結構與原理
47．基爾霍夫第一定律
48．基爾霍夫第二定律
49．日日光燈電路基本原理
50．?dāng)U張電壓表量程
51．?dāng)U張電流表量程
52．RC電路的過于全過程
53．RL過渡過程
54．電容器的串連電路
55．電容器的并接電路
56．電容器充電放電
57．電力電容器在交直流電源中的重要性
58．條形磁鐵在電磁線圈里的健身運動
59．電容器的混聯
60．純電阻、電感器、電容器電路
61．磁耦合線圈的順串
62．磁耦合線圈的反串表演
63．電壓表工作原理
64．雙連開關二地操縱
65．用數字示波器觀查鐵磁體
66．等效電路焦耳定律
67．兩線圈的互感器及電腦
68．互感器藕合
69．功率因數補償?shù)霓k法
70．單相電電路輸出功率的測量
71．錄音機開關電源電路
72．過濾電路
73．電阻器與濕度的關聯:用伏安法測到鎢絲
在各個工作電壓中的電阻值。
74．三相異步電機漏電開關操縱順轉實驗
75．具備過壓保護的控制回路
76．按鍵掌控的正反轉控制配電線路
77．交流接觸器操縱星一三角降壓起動控制回路
