數字電路實驗裝置

數據電子線路實驗裝置

“數據電子線路實驗裝置 ” 是根據現階段我國 “ 數字電子技術 ” 、 “EDA 技術性及其應用 ” 課堂教學實驗考試大綱的需求，和各高等學校對于該課堂教學實驗機器設備的需求和提議，由我們公司開發的新一代實驗裝置。

本裝置能對于該學科的所有實驗項目及課題設計開展實驗實際操作，符合實際實驗課程標準的需求，并為高端數字系統的設計開發實驗及老師、碩士研究生開上新實驗和進行科研提供更好的工作性質。

本裝置特別適用于目前學校 “ 數字電子 ” 、 實驗室的升級改造；為職業學校、中專學校、職業學校等新創建或改建實驗室，快速開設實驗課帶來了最理想的實驗機器設備。

一、技術規格

1 、鍵入開關電源：單相電三線 220V±10% 50Hz

2 、辦公環境：環境溫度 -10 ℃ ～ 40 ℃ 空氣濕度＜ 85%( 25 ℃ ) 海拔高度＜ 4000m

3 、裝置容積：＜ 200VA

4 、尺寸： 155×80× 123cm

二、裝置的配置

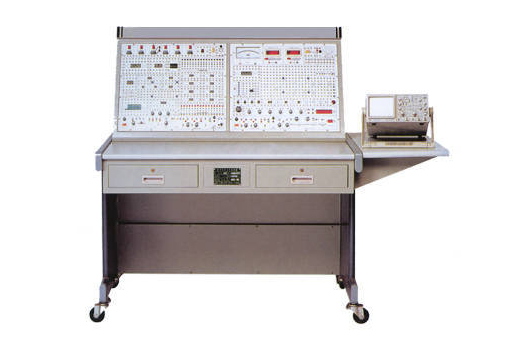

本裝置主要是由實驗控制柜和實驗桌兩個部分組成。實驗控制柜由 2套數電功能板 構成 ，能同時開設2組數電實驗。

關鍵功能構成 :可調電源壓開關電源 :±5V/1A 雙路 ;0.0 ～ 18V/0.75A 持續可調式雙路 ( 根據適度連接 , 可獲得 0 ～ ±18V 及 0 ～ 36V 持續可調穩壓電源 ), 5V 開關電源還設置了短路故障報案、標示功能，之上開關電源都有短路故障軟截至自行恢復維護功能。

脈沖視頻信號：記數脈沖源 0.5Hz ～ 300kHz 劃檔持續可調式；導出四路 BCD 碼頻率、二十分頻器、四分頻、八分頻，頻率輸出頻率分 1Hz 、 1kHz 、 20kHz 三檔粗調，每檔周邊也可開展細調；正負極各雙路輸出一次脈沖源。

給予五功能邏輯性筆、 LED 發光二極管報警指示燈電源電路、共陰數碼顯示管一只、聲控開關報案標示、十六位開關脈沖信號導出、十六位邏輯電平鍵入標示、十六進制譯碼器顯示屏（六位）、撥碼盤、復位開關、楊聲器、音樂片及電阻器等。

還設置了高可靠圓腳場效應管電源插座（ 40P2 只、 28P1 只、 24P1 只、 16P5 只、 14P6 只、 8P2 只）及鍍金長銅管等，供插各種各樣場效應管及元件等。

數電實驗功能板配有可裝、卸固定線路實驗小板電源插座四只，可購買數據 EDA 下載板。

三、基本上實驗具體內容

1. 晶體三極管開關特點、限幅器與鉗位器

2.TTL 集成化邏輯性大門的邏輯性功能與主要參數檢測

3.CMOS 集成化邏輯性大門的邏輯性功能與主要參數檢測

4. 集成化邏輯性電路的連接和推動
