工業機器人與智能視覺系統應用實訓平臺

工業生產機器人與智能視覺識別系統運用實訓基地

一、產品概述

工業生產機器人與智能視覺識別系統運用實訓基地以工業生產機器人與機器視覺技術為基礎，將機械設備、氣動式、運動控制系統、交流電機調速、伺服電機技術性、PLC控制技術性有機地整合，構造模塊化設計，有利于組成，完成對快速同軸電纜上的不同物料進行迅速的檢測、拼裝。為了更好地實訓課程，系統軟件展開了專門設計方案，能完成各種機器人單項工程練習和綜合型新項目練習，可完成各種機器人單項工程練習和綜合型新項目練習。能夠進行六軸機器人步態分析、精準定位、爬取、安裝等練習，

包括六自由度工業生產機器人、智能視覺檢測系統、PLC控制系統及一套送料、運輸、安裝、倉儲物流組織，能夠完成對遠程數據傳輸?shù)墓ぜ_展快遞分揀、檢驗、運送、安裝、存放等行為。

該網站各零部件均安裝于鋁型材桌面，機械系統、電氣控制系統控制回路、執行器相對獨立性，選用工業生產標件設計方案。通過此平臺可以開展機械組裝、配電線路設計和布線、PLC編程與調試、智能視覺流程編寫、工業生產機器人程序編寫與調試運用等多方面練習，適宜高職院校、技術學校自動化類對口專業《工業生產機器人與控制系統》、《自動化技術》等科目的實訓課程，適宜自動化技術專業技術人員開展工程訓練及技能競賽。

二、技術規格

1. 鍵入開關電源：單相電三線～220V±10% 50Hz

2. 辦公環境：環境溫度-10℃～ 40℃ 空氣濕度≤85%（25℃） 海拔高度＜4000m

3. 設備容積：＜1.5kVA

4. 實訓基地規格：2200mm×1200mm×1500mm

5. 安全防護：具備漏電保護器，安全性符合國家標準

三、機器設備結構和構成

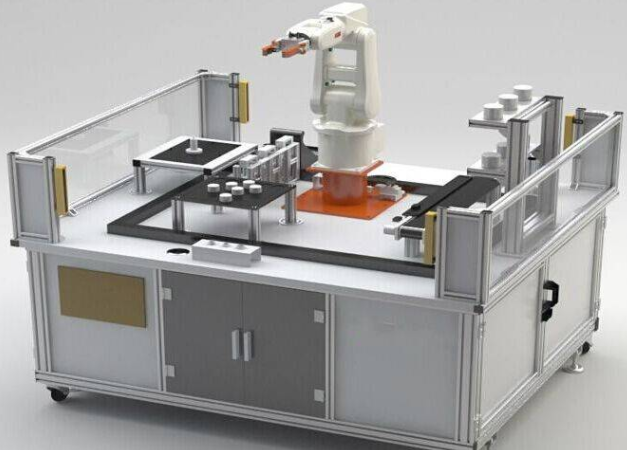

該實訓基地由六自由度工業生產機器人系統軟件、omron智能視覺檢測系統、程序控制器（PLC）系統軟件、四工序送料模塊、環狀運輸模塊、工件存放盒送料模塊、工件拼裝模塊、庫房模塊、廢舊物品回收桶、各種工件、鋁型材實踐桌、鋁型材寫字桌等構成。

1. 六自由度工業生產機器人系統軟件

由機器人本身、機器人控制板、步態分析模塊、輸出信號分配器和爬取組織構成，武器裝備強力吸盤、視覺攝像頭等，可以對工件開展汲取、運送、安裝、精確測量、拆卸等行為，還可以根據智能視覺效果相機識別不一樣顏色對工件安裝。

1)機器人本身由六自由度骨關節構成，固定于鋁型材實踐桌子，具備6個可玩性，串連骨關節型工業生產機器人安裝方法包含路面組裝、掛裝、部分倒裝

2)第1軸工作范疇為 170°/-170°，運動速度370°/s

3)第2軸工作范疇為 110°/-110°，運動速度370°/s

4)第3軸工作范疇為 40°/-220°，運動速度430°/s

5)第4軸工作范疇為 185°/-185°，運動速度300°/s

6)第5軸工作范疇為 125°/-125°，運動速度460°/s

7)第6軸工作范疇為 360°/-360°，運動速度600

8)工作半徑為500mm

9)有效負載5kg

10)機器人步態分析模塊有液晶顯示器、也就能按鍵、急停開關、實際操作電腦鍵盤，用以基本參數、手動式步態分析、部位編寫、程序編程等行為。

2. omron智能視覺檢測系統

配置一套o(hù)mronFZ5-L350智能視覺識別系統，由視覺效果控制板、乳白色燈源、視覺效果照相機及監控顯示屏等構成。用以檢驗工件的特點，如數據、顏色、樣子等，還可以對安裝實際效果開展實時監測實際操作。根據I/O電線連接到PLC或機器人控制板，還支持串行接口和以太網接口系統總線傳送到PLC或機器人控制板，對檢驗結果和檢測數據開展傳送。

3. 西門子系統程序控制器模塊

配置西門子系統S7-1200程序控制器，內置以太網通訊控制模塊、數字信號擴展模塊操縱機器人、電動機、汽缸等執行器姿勢，解決各模塊檢測信號，管理流程、傳送數據等任務。

6. 四工序送料模塊

由挪動井式爐料庫、推料汽缸、無桿氣缸和光電開關構成，安裝于鋁型材實踐桌子，用以將工件庫里的工件先后發布到環狀輸送機。給予不一樣顏色的要求工件，雜點累加等不過關工件。多軸的送料設計構思，促使送料方法多元化，能夠進行單一的送料，還可以進行不一樣顏色的搭配送料，以及對于送料速率加以控制，完成送料方式的多元化。

7. 環狀運輸模塊

包括一套交流調速系統軟件，由三菱D720變頻調速器、三相交流電機、環狀板鏈（輸送帶）、光電傳感器等構成，安裝于鋁型材實踐桌子，用以傳送工件。

8. 工件存放盒送料模塊

包括一套伺服電機擺桿、DM556步進驅動、料盒存放槽等構成，安裝于鋁型材實踐桌子，當一個工件存放盒被取走會自動關閉下一個工件存放盒，用以工件存放盒全自動送料。

9. 工件拼裝模塊

由工件存放盒拖盤及鋁型材立桿構成，安裝于鋁型材實踐桌子，用以安裝工件。工件盒里配有4個工件槽用以擺放工件，機器人能夠針對不同秘方依照上位機軟件設置顏色開展擺放工件。

10. 庫房模塊

由工件存放盒拖盤及鋁型材立桿構成，安裝于鋁型材實踐桌子，機器人用以擺放安裝過的部件開展碼垛，還可以通過機器人對安裝完成部件開展拆垛。

11. 廢舊物品回收桶

安裝于鋁型材實踐桌左后面，用以機器人全自動擺放被檢測出的沒用工件或不合格產品。

12. 以太網接口無線路由器

以太網接口無線路由器將PLC、機器人控制板、智能視覺效果控制板組成一個以太網接口局域網絡，進行數據的互相傳送，完成工業生產當場自動控制系統的高層次運用，與此同時可以鍛煉考評同學們對工業網絡的應用專業技能。

四、軟件簡介

1. 機器人調試數控編程軟件

本設備運行機器人專用型調試數控編程軟件，能夠?qū)C(jī)器人開展程序編寫和調試。此軟件具備文本處理區、部位目錄區、特性標示區、項目風險管理區等對話框，能夠?qū)C(jī)器人開展調試。調試時可對機器人開展如下所示實際操作：程序編程、伺服電機開和關、啟動速度設定、各骨節部位給出、運行和終止、斷點調試執行指令、持續執行指令、程序流程自動跳轉實行等。與此同時此軟件給予底層驅動接口函數，能夠客戶進行二次開發使用和開展多方面機器人操縱技術的研究。

2. 工件安裝流程編輯手機軟件

給予一個本機器設備專用工件安裝流程編輯手機軟件，根據PLC免費下載口與PLC開展傳送數據，能將工件的安裝流程進行隨便編寫，并下發送給PLC。每一組的三個工件盒，每一個工件盒的四個工序都能夠設成所需要的工件，可選擇序號、顏色、相對高度，不同位置可選擇同樣工件。手機軟件相互配合PLC和機器人程序流程，完成工件安裝步驟的多元化。

五、實訓課程

1. 機器視覺技術的基本原理、使用及調試

2. 六軸工業生產機器人系統軟件的基本原理、使用及調試

3. 六軸工業生產機器人坐標系統和機器視覺技術坐標系統校準及互相變換

4. 工業生產機器人與機器視覺技術綜合運用安裝與調試

5. 機器視覺技術模版設定、程序編寫與調試

6. 根據步態分析模塊手動式調試工業生產機器人

7. 根據步態分析模塊設定、改動各基準點座標

8. 根據步態分析模塊撰寫、改動工業生產機器人程序流程

9. 機器人跟蹤座標整定值

10. 工業生產機器人系統軟件的app二次開發程序編寫

11.智能視覺圖像鍵入編寫與調試

12.智能視覺效果結論得出編寫與調試

13.智能視覺效果顏色核對精確測量

14.智能視覺效果序號核對精確測量

15.智能視覺效果規格核對精確測量

16.智能視覺角度精確測量

17. 智能視覺識別系統與工業機器人綜合運用

18.PLC程序編寫與調試

19.智能視覺識別系統與工業機器人綜合運用
