TYLY-1型樓宇智能化工程實踐系統
一、簡述：
樓宇智能化工程實踐系統服務平臺機器設備涵蓋了智能化大樓、智能小區、管理處和樓梯道等典型性構造，包括了對講門禁、智能安防、視頻監控系統、消防安全、綜合布線系統和DDC監管照明燈具六個系統；加強了樓宇自動化系統設計、組裝、走線、布線、程序編寫、調節、運作、維護等工程能力。它適宜樓宇智能化工程技術性、機電設備安裝等相關專業的課堂教學和考核；檢測學生們的團隊合作精神、方案組織協調能力、樓宇設備安裝與調試水平、工程項目實施能力、職業素質和交流溝通能力等。，挪動便捷，活動性大、組成隨意、實踐功能齊全，可以根據實驗步驟開展編輯，大大增加了教學設施設備的協調能力，控制模塊隨意搭配開展連接網絡實踐，客戶也可以根據實際需求拓展類試驗。
二、系統結構和構成：

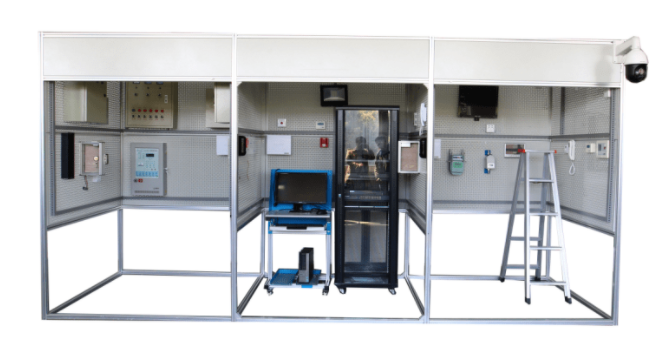

1. 樓宇智能化工程實踐系統選用建筑智能化實體模型，包括智能化大樓、智能小區、管理處和樓梯道等功能區域。系統配有總電源箱、智能安防控制柜、消防控制箱、 DDC 控制柜。
2. 智能化大樓設計成雙層構造，可以實現消防安全、視頻監控系統和綜合布線系統系統的工程訓練。
3. 樓梯道和智能小區各自配有樓道門和每戶門，可以實現智能小區對講門禁系統的安裝設備等工程訓練，完成模塊和每戶可視樓宇對講作用。
4. 管理處完成智能小區智能大樓的智能運維及管理，包括了管理處機、視頻監控系統臺和消防控制服務器等各功能區域的安全管理系統。
5. 在智能大樓、管理處區域，組裝布局消防安全系統關鍵設備，消防安全系統配置有仿真模擬消防水泵、消防排煙風機、防火門。
6. 在智能大樓、管理處和樓梯道各區域，組裝典型性監控器材（各種類型的高速球云臺攝像機、一體化槍型監控攝像頭、萬向球云臺攝像機等），完成關鍵進出口和重要地區視頻監控系統，配有三臺監控器，在其中兩部 17 寸液晶監視器、一臺 14 寸 CRT 監控器。
7. 在建筑智能化實體模型周邊組裝紅外線報警器、智能小區里的房間窗戶配有幕簾探測儀完成智能建筑行業典型性周界安防。
8. 各功能區域中間選用工程項目電纜橋架完成系統聯接。
三、系統配置
1、對講門禁系統
系統配置有模塊大門口服務器、每戶門口機、房間內可視樓宇對講控制模塊、非可視樓宇對講控制模塊、通信變換控制模塊、連接網絡器、管理處機等器件，可完成可視性對講門禁及房間內智能安防系統的線路鋪裝、連接和作用調節。
2、消防安全系統
系統配置有消防報警主機、智能光電感煙探測器、智能設備差恒溫煙感探測器、總線隔離器、手動報警按鈕、編號單輸入模塊、編號單鍵入/單plc模塊、消防栓報警按鈕、火災聲光警報器、伺服電機等器件，可以進行器件的挑選、檢驗、組裝、消防系統系統的線路鋪裝、聯接、系統調節、程序編寫和運行每日任務。
3、智能安防系統
系統配置有門磁開關開關、家庭用緊急求助按鍵、處于被動紅外線空間探測器、處于被動紅外線幕簾探測儀、燃氣探測器、積極紅外線報警器報警系統，可以實現對講門禁和室內智能安防連動、視頻監控系統及周界安防作用。
4、視頻監控系統系統
系統配置有高速球云臺攝像機、一體化槍型監控攝像頭、紅外攝像頭、房間內多方位手持云臺、矩陣主機、五顏六色監控器、錄像機等器件，可以進行器件的挑選、檢驗及安裝。進行視頻監控系統系統的線路鋪裝和連接。根據系統模塊基本參數和程序編寫，完成監控器的視頻監控系統、界面更改和報警聯動錄影等服務。
5、綜合布線系統系統
系統配置有RJ45光纖配線架、交換機、手機程控電話交換機、電話配線架、暗盒、電話模塊、網絡接口、話機、RJ11網線水晶頭、RJ45網線水晶頭等器件，可完成綜合布線系統系統的水準走線、豎直走線、電線槽走線，完成特定模塊電路連接（線接）。根據系統模塊基本參數和程序編寫，完成終端設備電話呼叫、信息插座系統測試。
6、DDC監管系統
系統配置有DDC控制板、時長控制模塊、LON無線網絡連接、數控編程軟件、組態、軌道射燈、光照度探測儀，能夠進行DDC安全通道程序編寫配備、照明燈具監管程序編寫、上臺監控系統工程通訊連接、動漫組態軟件等工作目標。
四、實訓課程：
1. 樓宇智能化工程設計方案
2. 消防報警系統設計方案、工程安裝與調節
3. 視頻監控系統系統設計方案、安裝與調試
4. 對講門禁及房間內智能安防系統設計方案、安裝與調試
5. 綜合布線系統系統工程施工
6.DDC 的布線、程序編程和調節
7. 電腦監控軟件組態軟件、通信和運行
8. 建筑智能化系統故障檢測與調節
五、關鍵技術規格：
1. 鍵入開關電源：單相電三線 AC220V ± 10% 50Hz
2. 設備容積：≤ 1kVA
3. 尺寸： 4680mm × 2200mm × 2300mm ，允許誤差 5%
4. 安全防護：具備漏工作電壓、泄露電流維護，安全性符合國家標準
5、辦公環境：環境溫度-10℃～40℃ 空氣濕度≤85% （25℃） 海拔高度≤4000m
