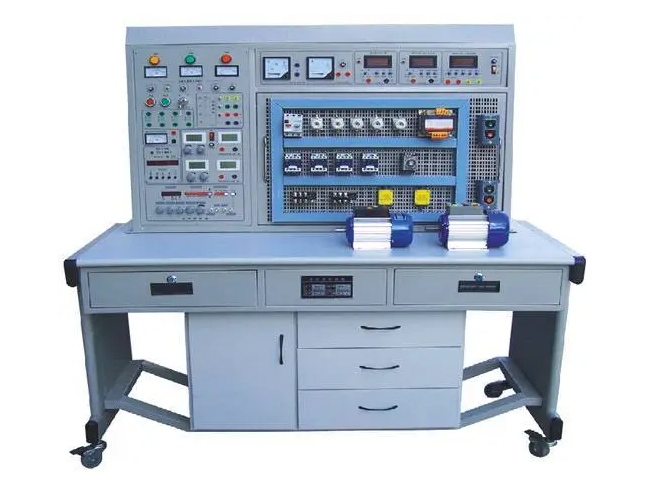

網孔型電工專業技能及工藝實訓考評裝置
一、簡述：
該實訓裝置主要是由實訓桌、元器件儲存柜、網孔板構成。作業者依據實訓配電線路開展元器件的合理布局、組裝、布線，貼近工業生產當場，有益于塑造學生的動手操作能力與專業技能。實訓新項目可以自行明確，根據所選項目選擇相應的電子器件。它是公辦專科學校、職業技術學校、技術以及培訓學校學生們實訓和電工考察的考評機器設備。
二、特性：
1、電氣控制線路電子器件都裝到網孔板里，操作簡便、靈便、拆換便捷、易拓展功能或開展新實訓新項目。
2、工作臺僅需三相四線溝通交流電源就可以交付使用，占地面積小，節省用地，降低管理者及基礎設施投資。
3、每一組配有工作電壓型電流量型漏電保護開關，且有單片機設計全自動實時監控實訓裝置負載或短路故障，一旦發生就可以自動切斷電源，故障處理后才可再度啟動工作電源?？梢源_保設備和作業者安全性。各電源導出都有監控功能，各檢測儀表也都有靠譜的維護功能。
4、實訓臺為組份型，兩個學生可以同時開展實訓，電源及維護單獨，互不干涉。
三、技術規格：
1、工作中電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、裝置容積：＜1.5KVA
4、凈重：200Kg
5、尺寸：1500mm×750mm×1650mm
四、實訓臺配置
1、給予相電壓380V和直流電壓220V二種電源，鍵入、導出有顯示燈和電流表標示工作情況。
2、溝通交流儀表盤
①真有效值智能化交流電流表2只
選用美國模擬器件公司生產的新式性能卓越RMS真有效值轉化器，配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動與手動式測量范圍，檢測范圍：0-5A，單片機控制擋位自動選擇，且有超測量范圍報警、斷開電源功能。檢測精度為0.5級。具備文件存儲與查看功能。
②智能化溝通交流輸出功率及功率因數表（多功能）2只
由24位專用型DSP、16位高精密AD轉換器及快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來加強邏輯思維能力。能測量電路的功率、功率因素。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放觀測數據，供及時查看。
3、2組單獨運行，停止按鈕分別操縱電源的輸出，且有急停開關，每一組電源導出有單片機設計實時監控負載或斷路而快速斷開電源，故障處理校準后才可再度運行電源。
4、給予電機軟啟動電阻器75Ω/75W六個，能耗制動電阻器10Ω/25W二個。
5、給予整流二極管IN5408八只。
6、實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板。裝有抽屜柜和電子器件儲存柜。
