通用性電工實驗與電工專業技能綜合性實訓考評裝置
一、簡述：
本實驗與實訓綜合性裝置既可以進行“電工學”“電工基本原理”等科目實驗，又可進行“電工能力提升”“電工實訓”“機電傳動控制控制回路與能力提升”等料目的實訓，還可以拓展PLC可編程控制、變頻新技術等科目實驗實訓。實驗一部分在九孔全能通用性實驗板里進行，可完成交直流電源、震蕩、等效電路電源電路、運放電路、逆變電路、交直流電源運算放大器等實驗新項目。實訓考評一部分在網孔板上進行，貼近工業生產當場，悟性高，實訓方式靈便，可以完成“工具及儀表盤的應用”，“電工專業技能練習”，“電動機組裝維護保養與故障排除”，“電機基本上控制回路安裝、調節與維護”，“常見生產機械電氣控制線路的故障診斷和處理”等實訓考核內容。該裝置可用高、中等水平、職業學校及技工學校目前實驗室升級換代或新創建改建實驗室的理想產品。
二、特性：
1、既可以進行電工實驗又可開展電工實訓考評，大大的節約實驗用地，節約管理者。
2、實驗一部分元件盒體全透明，形象性好，蓋子與盒體選用較科學合理的壓三合一構造，檢修拆卸便捷。元件盒在九孔全能實驗板里隨意壓接成實驗電源電路，方式靈便，讓學生所學的知識熟練掌握、快速上手。
3、實訓一部分在網孔板上進行，操作簡便、靈便，拆換方便快捷，貼近工業生產當場，易拓展實訓作用或開展新實訓新項目。
4、實驗實訓新項目豐富多彩，裝置功能完善。
5、配有工作電壓型電流量型漏電保護開關，且有單片機設計全自動實時監控裝置負載或短路故障，一旦發生就可以自動切斷電源，故障處理后才可再度啟動工作電源。能確保設備和作業者安全性。
6、參考依據為一室12臺學生們臺，1臺老師臺，用戶可根據學生人數酌情考慮調整，老師臺既可以演試又可各自操縱學生們臺工作中電源。
三、技術規格：
1、工作中電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、裝置容積：＜1KVA
4、凈重：200Kg
四、作用組成
1、電源及主要參數：
1.1鍵入電源：三相四線電源，鍵入時信號指示燈亮
1.2電源導出：總電源開啟后，按住啟動鍵，三相四線溝通交流電源導出，有450V交流電壓表標示電壓。有0/1開關獨立操縱三相電源的輸出。
1.3可調式交直流電源電源：0～240V持續可調式溝通交流電源導出，有表標示。導出峰值電流2A，并且有0-250V直流電電源導出（配備一臺0.5KVA單相電交流穩壓器）
1.4兩路恒流電源穩壓管電源：具備負載及過流保護作用，二路電壓均為0-30V，內藏式電磁閥全自動換擋，單圈電阻器持續調整，使用便捷。導出峰值電流為2A，具備電流預置作用。工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mv。
1.5直流穩壓電源：固定不動 5V，電流量0.5A。
1.6低電壓溝通交流電源：導出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，峰值電流1.5A。
2、安全防護：配有工作電壓型電流量型漏電保護開關，且有單片機設計自動控制系統實時監控裝置負載或短路故障，自動切斷總電源，故障處理按住復位開關后才可再度運行電源，保證工作人員和系統安全。
3、函數信號發生器（正弦波形、三角波、矩形波）
3.1工作頻段：5Hz到550KHz，分五個頻率段。
3.2 工作頻率標示：由Hz表立即讀取。
3.3工作電壓導出范疇：正弦波形5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級損耗：0db，20db，40db，具備持續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，力度持續可調式
三角波：5Hz-250KHz＞1V
4、直流電數顯式毫安表一只，選用ECL企業性能卓越AD轉換器配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制模式。具有自動與手動式測量范圍，檢測范圍：0-2000mA。手動式測量范圍為：20mA、200mA、2000mA。檢測精度為0.5級。具備文件存儲與查詢功能。具備超測量范圍報案、標示等服務。
5、全智能真有效值交流電流表一只
由51單片機主控芯片檢測電源電路組成悉數顯及全測程交流電流表一只，根據鍵控、數顯式對話框完成人機對換作用控制模式。可以對交流信號（20-20KHz）開展真有效值精確測量，檢測范圍0～5A，測量范圍全自動分辨、自動選擇，精密度0.5級，四位數碼科技表明。同時能對數據進行存放、查看、改動（共15組，斷電儲存）。
6、全智能輸出功率、功率因數表
由24位專用型DSP、16位高精密AD轉換器及快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制模式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來加強邏輯思維能力。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放15組觀測數據，供及時查看。
五、全室組成與配備（以參考依據：1臺老師臺，12臺學生們臺為例子）

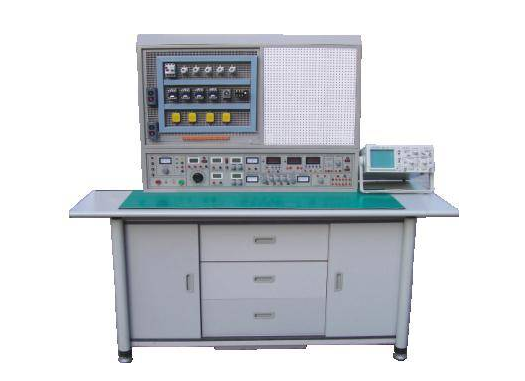

1、實驗實訓屏12個，每一臺學生們臺配備1臺，材質為鐵制兩層啞光靜電噴塑，左側為網孔板，右側為九孔全能實驗板。下邊為電源、數據信號及控制模塊。
2、實際操作桌：鋁木結構建筑，桌面上為防火安全、防潮、耐磨損高密度纖維板。共12張，一桌二座，桌面上配備一塊套膠板維護桌面上，桌體下邊為元器件儲存柜，擺放電子器件。
3、老師臺1臺：由實驗實訓演試屏、桌、學生們電源集成控制器構成，就可以作實驗實訓解讀演試又可各自操縱學生們臺工作中電源以提升安全性能。
