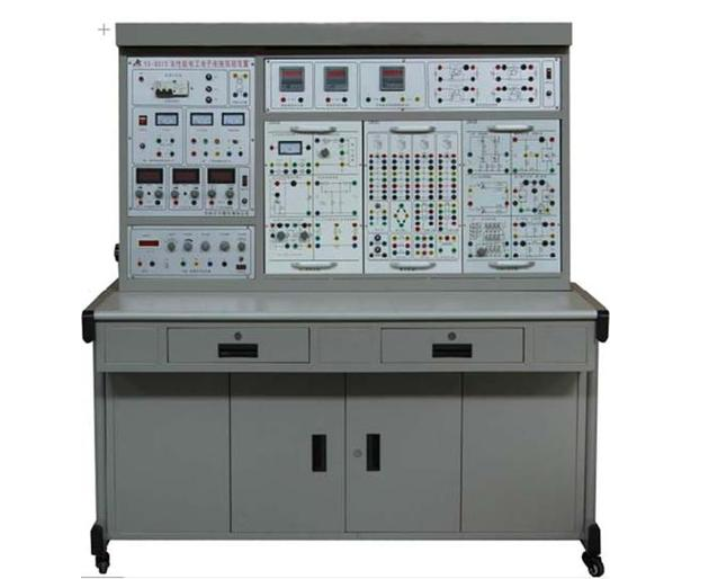

性能卓越電工技術電拖綜合性實訓設備
性能卓越電工技術電拖實驗設備吸取國內國外優秀教學器材的優勢，充分考慮了實驗室的狀況和未來的發展趨勢，從特性跟構造上進行了自主創新，選用掛箱式結構，簡單明了，空間布局合理，使用便捷靈便。實驗儀表盤全智能化表明、精度高，對實驗中所涉及到的開關電源、儀表設備采用靠譜維護，與此同時設置權限靠譜人身安全維護管理體系，該實驗設備使用性能，是當下公辦專科學校實驗室基本建設的挑選。
主要用途:可用公辦專科學校“電工技術”、“電工學”、“數電”、“模電”、“電機學”、“電動機與機電傳動控制”、“電氣控制系統”、“繼電器觸碰操縱”等科目的實驗課堂教學。并可擴展性“程序控制器”及“電機變頻操縱”等實驗具體內容。
配套設施手機軟件：《電工技能與實訓仿真教學系統》、《電子器件技能與實訓仿真教學系統》
（1）實驗器械
運用3D模型，使實訓設備中所用到的電子器件真實播映為學生，另學生們有一個直觀地了解。
（2）典型性電路
實訓機器設備相對應電路的電路原理圖和實體接線方法也將反映在這樣一個頻道里。用鼠標單擊電路原理圖上對應的電子器件標記，真正電路中便會標示相對應的元器件，而且在提醒窗中出現該部件在電路中的重要性
（3）電路基本原理
該電路的電路原理解讀，運用生動形象的動畫演示，搭配上更專業的語音講解促使該課件達到一定的深層?？菰锓ξ兜幕驹碇v課越來越栩栩如生通俗易懂，是教師強有力的學習工具之一。
（4）布線訓練
學生用半透明電路原理圖里的提醒，依照電路原理圖對電路進行模擬布線，布線的前提下系統軟件也有明確的提醒。能夠鍛煉學生們規范和標準布線和提供對電路的熟悉度
（5）實驗?zāi)M仿真
學生能夠?qū)嶋H操作氣體開關，按鍵等電子器件來操縱相對應工程項目的電路。頁面上的交流接觸器、時間控制器等電子器件就也可以根據實際操作控制電機的旋轉。
TW-DGT型性能卓越電工技術電拖綜合性訓設備特性：
1、綜合型強結合了目前我國各種院校電類基礎課的所有實驗新項目。
2、適應能力強實驗深度與深度廣度可根據需要作靈活調整，推廣與提升可以根據課堂教學的進程作有機地融合。設備積木式構造，拆換方便快捷，加上構件就可以擴展功能或開上新實驗。
3、全套性好從儀表設備、專用型開關電源到實驗聯接專用型輸電線等都配套設施齊全，儀表設備性能、精度、規格型號等都緊密融合實驗的需求開展配套設施。
4、一致性強實驗元器件挑選有效、配套設施詳細，使多個實驗結論有較好的同一性，有利于老師機構和引導實驗課堂教學。
5、形象性強本設備選用總體與小掛件結合的結構類型，開關電源配備、儀表盤一目了然，各實驗小掛件每日任務確立，實際操作、維護保養簡單。
TW-DGT型性能卓越電工技術電拖綜合性訓設備性能指標及表明:
1、外觀規格：160x70x162cm
2、工作電源：溝通交流三相四線380±5PHZ
3、實際功率：<1.5KVA
4、導出交流電：三相四線380V。
5、生命安全保護功能：電流量型漏電保護器、工作電壓型漏電保護器和防止觸電實驗輸電線。
6、可調電源：2組0--30V持續可調式，全自動電磁閥換擋，數字表表明，全自動過壓保護、標示和自行恢復作用。
7、直流電源：0--200mA持續可調式，數字表表明，開路維護。
8、計時器兼報案錄像儀：電源控制屏內裝有計時器兼報案錄像儀，具備設置實驗時長、紀錄報案頻次等服務
9、函數信號發生器：⑴、波型：正弦波形、三角波、波形。
⑵、工作頻段：5Hz－550KHz按段持續可調式。
⑶、正弦波形諧波失真：10Hz-100KHz低于1%。
⑷、導出力度：正弦波形超過0-14Vp-p。
頻率計：檢測范圍為1Hz至8MHz，有六位LED數碼管顯示，水利閘門時基1S，敏感度35mV。開關（內側/外測）變換。
10、直流電數字電壓表：微控制器制做；0.5級精度；檢測范圍：0－300V。
11、直流電數據毫安表：微控制器制做；0.5級精度；檢測范圍：0－500mA。
12、直流電數字電流表：微控制器制做；0.5級精度；檢測范圍：0－5A。
13、溝通交流數字電壓表：新專業MCU制做；精度0.5級，檢測范圍：0－450V。
14、溝通交流數字電流表：新專業MCU制做；精度0.5級，檢測范圍：0－5A。
15、實訓電極連接線：
針對不同實訓項目特點，配置二種不同規格的實訓電極連接線，強電弱電全部采用高可靠護線套構造拿槍插電極連接線（不存在什么觸電事故的可能性），里邊選用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴聚氯己烯電纜護套，具備綿軟、抗壓高，強度高、防硬底化、柔韌性好等特點，電源插頭選用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；二種輸電線也就只能相互配合相對應里孔的電源插座，不可以混插，大大提升了實訓的安全性及合理化。
16、實驗掛箱：
實驗掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應電子器件，必須精確測量及觀察到的一部分配有卡緊式連接器，使用便捷、形象化、靠譜，實驗電路選用模塊電路形式設計，每個單元電路以基本上電路為主導，再聯接不同類型的元器件為電路主要參數或通過不同的模塊電路組成，進行不同類型的實驗規定。
配有RC串聯和并聯選頻互聯網實驗電路、戴維南定理/諾頓定理實驗電路、RLC并聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、多口互聯網、互易定理實驗電路。掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應電子器件，使用便捷、形象化、靠譜。
配有儀表量程拓展實驗電路、電路情況運動軌跡的觀察實驗電路、至大功率傳送標準測量實驗電路、RC雙T選頻互聯網實驗電路、電壓源與電流源的等效變換實驗電路、RLC元器件特點及交流電流參數測量實驗電路。掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應電子器件，使用便捷、形象化、靠譜。
（3）電焊工實驗掛箱三
配有前燈（9個15W花燈）實驗電路、電容器組、單相電表、日日光燈實驗電路。配有互感器實驗電路（尺寸互感線圈各一個）、鐵心變電器（36V/220V、50W）一個。
（4）元器件箱
配有實驗所需要的電阻、電力電容器、二極管等實驗電子器件多個和一個0-99999.9歐/2W的電阻箱。
（5）受控源、回轉器掛箱
配有VCVS、VCCS、CCVS、CCCS受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。
（7）模擬電子實驗掛箱
配有開關電源實驗電路、運放電路實驗電路、直流電視頻信號、低電壓交流電、電子元器件三極管等實驗元器件；配置多管、多級別、負的反饋實驗控制模塊、分離出來、集成化功率放大電路實驗控制模塊。
（8）數字電子實驗掛箱
配有8位邏輯電平開關、8位邏輯電平標示、四位十進制設碼顯示屏、一個共陰數碼顯示管、2組撥碼開關、一次單脈沖、高可靠圓腳集成化電源插座8P、14P、16P、28P、40P等多個及其實驗所需要的電阻、電阻器三極管等。
（9）繼電器操縱實驗掛箱一
配置直流接觸器3只帶插電標示，熱繼器1只，時間控制器1只，運行停止按鈕2只，保險絲座3只，三相開關一只。
（10）繼電器操縱實驗掛箱二
配置BK變電器1只。直流接觸器1只帶插電標示，熱繼器1只，運行停止按鈕2只，保險絲座3只，三相開關一只。整流管1組。顯示燈3只。
電磁閥觸碰操縱掛箱
四、實驗器械配備
1、實驗桌：鋼制構造，鋼制靜電噴塑，耐磨損防火安全控制面板，配有抽屜柜、木柜用以?xún)?chǔ)放專用工具、配件等。
2、開關電源控制柜：包括交直流電源數據工作電壓電流功率功率因數表，2組可調電源；直流電源、視頻信號、溝通交流三相電源、溝通交流低壓電源。
3、180W三相異步電動機1臺：星型/三角形連接；鋁外殼。
4、實驗輸電線、實驗手冊、使用手冊1套。
