平面及室內空間機構藝術創意組合及測試分析實驗臺
一、產品概述
本實驗臺增強了電子計算機收集、數據處理方法等服務，選用工業生產鋁型材裝配平臺，可以完成平面機構與空間機構的組成原理、平面機構與空間機構的創意設計、機構系統設備的創新和設計方案、典型性機構組裝等實驗課題，此外學生們還可以隨意構建別的機構然后進行測試分析。既能塑造學生的機構藝術創意組合創意能力與智能化邏輯思維能力，還可以塑造學生的工程項目實踐技能。適宜各?！稒C械設計基礎》、《機械設計》、《機械原理》等科目的實驗教學必須。
二、 配備及技術規格
1.實驗臺
主要是由裝配平臺、電動機、傳動帶、皮帶輪、傳動齒輪、凸輪軸、槽輪機構、主撥盤、預制構件及各類高副、低副、旋轉副、移動副等構成，可構成多種多樣機構運動模式。集平面機構設計方案、組裝、檢測及性能分析于一體，激發學生綜合設計、自主創新、工程實踐、思考問題和問題解決能力。
2.鍵入開關電源：單相電三線 AC220V±10% 50Hz。
3.交流減速電機3臺：輸出功率90W，傳動比1:120，轉速比范疇0～15r/min。
4.直線型齒輪減速馬達1臺：輸出功率90W，行程時間 L=500，導出速率10mm/s。
5.帶測試功能的電源控制箱1個：內嵌交流減速電機調速電機、多功能儀表、傳送數據作用，給電動機給予可調穩壓電源和儀表盤顯示及數據處理方法傳送等。
(1)全智能轉速比顯示儀表1套：電源：AC/DC 100-250V；輸入信號工作頻率：0Hz-50kHz（pwm占空比1:1時）；輸入信號：L≦2V、H≧4V、脈寬≧20uS（50kCPS）；導出相對應時長：記數抵達與繼電器輸出間的時長≦6mS；通信接口規范串口通信RS-232/485雙重插口。
(2)全智能視角顯示儀表1套：選用LCD液晶顯示器，2排數顯；電源：AC/DC 100-250V；輸入信號工作頻率：0Hz-50kHz（pwm占空比1:1時）；輸入信號：L≦2V、H≧4V、脈寬≧20uS（50kCPS）；導出相對應時長：記數抵達與繼電器輸出間的時長≦6mS；通信接口規范串口通信RS-232/485雙重插口。
(3)智能化平行線偏移儀顯示儀表1套：輸入方式：mV數據信號、規范變送器數據信號或訊號頻率；檢測精度：0.1%；取樣速率有慢速度和快速兩種方式；通信接口規范串口通信RS-232/485雙重插口、多臺地址范圍0-99；開關電源220VAC或24DC可選擇。
6.電源控制箱2個：內嵌交流減速電機調速電機，給電動機給予可調穩壓電源。
7.伺服電機控制柜1個：給直線型齒輪減速馬達給予工作電源，操縱伺服電機的反復運動。
8.檢測感應器
(1)光電編碼器：脈沖信號2500單脈沖/轉 2個；
(2)直線位移傳感器：電壓0～5V；行程安排200mm，1個。
9.同步帶傳動：皮帶盤 4個；傳動帶 O型 2根。

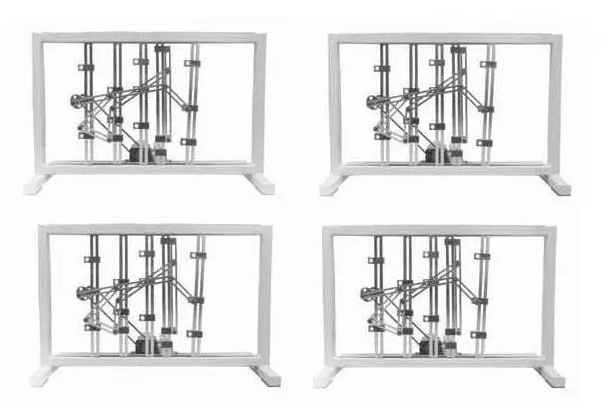

10.工作中裝配平臺：選用單層4臺/套總體設計，結構緊湊、別具一格。
11.試驗預制構件
一部分預制構件長短及滾輪偏心率可進行控制，剖析該主要參數更改對機構運動特性產生的影響。
12.計算機測試分析系統
頁面清楚、功能齊全，具備機構的運動演試與基本參數、數據收集、測試分析、儲存直接打印測試數據等服務?？蓽y機構健身運動六項主要參數（偏移、速率、瞬時速度、角速度、角速度、角加速度）的實時轉變曲線圖，各曲線圖平面坐標可隨意設定，同時可作出之上參數模擬仿真曲線圖展開分析、較為。
13.零配件1套：主要包括內六角扳手、小活動扳子、米尺、小十字螺絲刀、傳動帶、實驗指導書等。
14.零件儲放盒1套：歸類儲放各種各樣機械零部件；做測驗時，將零件儲放盒放置于試驗桌子，依據試驗規定挑選相對應的零件；試驗完成后，能將零件儲放盒放進實驗桌的櫥柜內；有利于學生們實驗過程和教師對實驗儀器的監管。
三、 實驗課題
1.典型性平面機構鋼筋搭接實踐
(1)晃動從動桿凸輪軸機構
(2)四槽槽輪機構機構
(3)八槽槽輪機構機構
(4)傳動齒輪-對心曲柄滾輪機構
(5)傳動齒輪-參考點曲柄滾輪機構
(6)傳動齒輪-曲柄遙桿機構
(7)傳動齒輪-曲軸組合機構(一)
(8)傳動齒輪-曲軸組合機構(二)
(9)曲柄擺塊機構
(10)曲柄晃動導桿滾輪機構
(11)曲柄滾輪機構運用
(12)曲柄增力機構
(13)凸輪軸組合機構(一)
(14)凸輪軸組合機構(二)
(15)數控磨床給料機構
(16)完成給出幾何曲線四桿機構
(17)正切值機構
(18)旋轉導桿機構
(19)雙曲柄機構
(20)晃動導桿-雙搖桿機構
(21)篩料機構
(22)曲柄擺桿機構
(23)曲柄滾輪機構
(24)搖篩機構
(25)曲柄擺塊-齒條機構
(26)晃動導桿-對心滾輪機構
(27)晃動導桿-參考點滾輪機構
(28)正弦函數機構
(29)等加快-等減速運動凸輪軸機構
(30)簡諧運動凸輪軸機構
(31)傳動齒輪-齒條機構
2.典型性室內空間機構鋼筋搭接實踐
(1)圓錐齒輪傳動
(2)螺旋式蝸輪蝸桿傳動
(3)鏈條傳動
(4)圓錐齒輪-槽輪機構機構
(5)曲面槽輪機構機構
(6)薩勒特（SARRUT）機構
(7)RSSR室內空間曲柄遙桿機構
(8)RCCR連軸器
(9)RCRC和面機構
(10)累加機構
