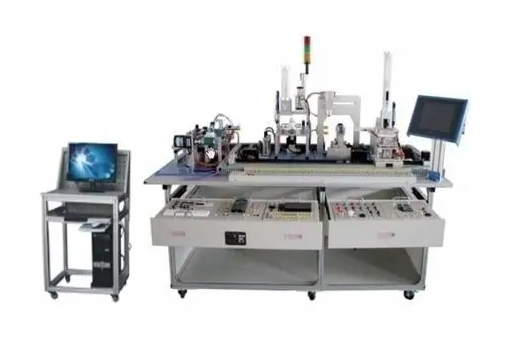

自動化生產線拆卸與調試實訓裝置
一、系統概述：
本設備是一種最典型的機電一體化商品，是為了高職院校、崗位教育輔導機構而研制出，它適宜機電一體、自動化技術等相關專業的課堂教學和考核。該裝置選用鋁型材構造，基上設置有井式送料、磨削加工、多軸裝配、搬運機械手運送、皮帶傳送快遞分揀等工作平臺及相應的電源芯片、按鍵控制模塊、PLC控制模塊、變頻調速器及交流電動機控制模塊、步進電機驅動控制模塊、伺服電機驅動模塊和各種各樣智能傳感器等操縱檢測單元。在接近工業化生產生產制造當場前提下，加強自動化流水線安裝與調試能力。
二、系統特點：
實訓裝置接近工業生產當場規定，屬于典型的自動化生產線，機器設備從選料、加工工藝、步驟、構造、操縱等各個方面需從具體工業生產當場考慮，考慮到工學交替規定，結合機械設備、電氣設備、氣動式、感應器、交流電動機交流電機調速、步進電機驅動操縱、伺服電機驅動操縱、PLC控制及工業通信系統等幾種技術性，能開展任務型教學的項目教學法，選用PLC工業生產現代通信技術完成系統軟件連動，能真實再現工業生產自動化生產線里的送料、檢驗、運送、磨削加工、裝配、運輸、快遞分揀全過程。
總體結構選用開放式和拆卸式，具有一定的出手拆卸實踐作用，能夠拆卸到各個零部件及每粒微小的螺釘，能夠很好地立足于新項目實訓課程；能針對不同的每日任務進行維修組成控制模塊，具有極強的可從組性，使課堂教學或比賽時可方便快捷的挑選所需要的控制模塊。
系統軟件用以考評或技能大賽時，可考量的崗位能力有：
1、機械零部件的裝配與調整能力
2、機電工程設備的安裝與調試能力
3、工業生產當場自動控制系統電路安裝布線能力
4、氣動控制系統安裝與調試能力
5、機電一體化機器的管理程序的撰寫能力
6、控制系統安裝與調試能力
7、PLC工業生產計算機接口互聯網安裝、程序編寫與調試能力
三、技術規格
1、鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2、辦公環境：環境溫度-10℃～40℃ 空氣濕度≤85%（25℃）海拔高度＜4000m
3、設備容積：≤1.5kVA
4、尺寸：1980mm×1040mm×1300mm（不包含寫字桌）
5、安全防護：具備漏工作電壓、泄露電流維護，安全性符合國家標準
四、系統構成
1、送料站：
主要是由井式工件庫、推料汽缸、原材料臺、紅外傳感器、帶磁開關、繼電器、支撐架、機械零部件組成。
工作中過程描述：開機啟動后，推料汽缸發布，把工件庫文件最底層的工件送到原材料臺子上。工件及時傳感器檢測到工件到位后，推料汽缸縮回去。工業機械手外伸并爬取該工件，并把它運送至磨削加工站。
2、生產加工站：（鉆削核心）
主要是由原材料臺、原材料夾緊機構、龍門式二維健身運動設備、伺服電機、數控刀片以及相應的感應器、帶磁開關、繼電器、伺服電機及驅動、伺服電機、滾珠絲杠副、支撐架、機械零部件組成。
工作中過程描述：該站關鍵實現對工件的磨削加工。當搬運站機械臂把工件運輸?shù)皆撜驹牧吓_(tái)子上，且紅外傳感器檢測出工件后，機械設備手指頭夾持工件，二維健身運動設備滾珠絲桿開始姿勢，伺服電機運行，磨削加工結束后，伺服電機終止，二維健身運動設備滾珠絲桿推動主軸軸承回零點，原材料臺再次外伸，到位后，機械設備手指頭松開，由搬運站機械臂外伸并夾持工件，把它運送至裝配站。
3、裝配站（三工位）
主要是由井式送料模塊、三工位轉動民作臺、壓力軸承、沖壓加工裝配模塊、紅外傳感器、電感傳感器、帶磁開關、繼電器、直流伺服電機及控制器、支撐架、機械零部件組成。
工作中過程描述：該站關鍵進行尺寸工件的緊合裝配全過程。當搬運站搬運機械手把工件運輸?shù)窖b配站旋轉工作架上后，旋轉工作架順時針旋轉，將工件轉動到井式送料模塊下邊，井式送料模塊頂料汽缸外伸抵住倒數第二個工件；擋料汽缸縮回去，工件庫文件最底層的工件落入待裝配工件上，擋料汽缸外伸及時，頂料汽缸縮回去原材料落入工件庫最底層，與此同時旋轉工作架順時針旋轉，將工件轉動到?jīng)_壓加工裝配模塊下邊，沖壓加工汽缸舒張壓，進行工件緊合裝配后，汽缸回到原位，旋轉工作架順時針旋轉到待運送位置后，搬運站搬運機械手外伸并爬取該工件，并把它運輸往原材料快遞分揀站。
4、快遞分揀站：
主要是由輸送帶、變頻調速器、三相交流減速電機、旋轉氣缸、帶磁開關、繼電器、變壓過濾裝置、紅外傳感器、光電傳感器、對射傳感器、電子計數器、支撐架、機械零部件組成。
工作中過程描述：該站關鍵實現對上站傳輸至本站裝配完成后的工件開展快遞分揀。系統軟件進料口紅外傳感器檢驗過有工件，變頻器啟動并帶動輸送帶健身運動，將工件送進快遞分揀區，根據旋轉氣缸將乳白色工件送入1號料槽、灰黑色工件導進2號料槽，當對射傳感器檢驗過有原材料入槽、傳送傳動帶停止運行，等待下一個工件，與此同時電子計數器紀錄工件進庫數量。
5、搬運站：
主要是由直線電機驅動器、直線滑軌、四可玩性工業機械手、精準定位開關、行程安排開關、支撐架、機械零部件組成。
工作中過程描述：該站關鍵進行向每個工作平臺運輸工件。系統軟件校準先回起點，當?shù)诌_(dá)起點位置后，開機啟動，井式送料站養分到原材料臺上，紅外傳感器檢驗過有工件時，工業機械手外伸將工件運送到磨削加工站原材料臺子上，等生產加工站加工完成后，然后將工件送至三位裝配站進行兩個不同工件裝配，然后將二種工件制成品送至快遞分揀站分揀進庫。
六、實訓課程
（一）氣動式控制電路安裝與調試
該配備裝有多種類型的汽缸、繼電器，帶磁開關，如：?jiǎn)纬鰲U汽缸、單出雙杠汽缸、旋轉氣缸等氣動執行元件、單控繼電器、雙控電磁閥和帶磁開關等，根據這種氣動控制元件，可完成以下氣動技術安裝調試訓練科目：
1、氣動式方位控制電路安裝與調試
2、氣動式速率控制電路安裝與調試
3、氣動式轉動控制電路安裝與調試
4、氣動式順序程序回路的安裝與調試
5、搬運機械手裝置安裝與調試
6、氣動控制閥安裝與調試
（二）電氣控制系統電源的安裝及PLC程序編寫
該裝置裝有西門子系統S7-200服務器控制模塊、MM420變頻調速器控制模塊、伺服電機驅動控制模塊、步進電機驅動模塊和各種各樣傳感器等，根據這種控制模塊，可完成以下PLC電子應用訓練科目：
1、三相異步電機操縱電路的連接和控制程序編寫
2、三相異步電機變速操縱電路的連接和控制程序編寫
3、步進電機控制電路的連接和控制程序編寫
4、直流伺服電機操縱電路的連接和控制程序編寫
5、氣動式方向控制程序編寫
6、氣動式次序姿勢操縱程序編寫
7、搬運機械手操縱程序編寫
8、皮帶輸送操縱程序編寫
9、自動化生產線操縱程序編寫
（三）PLC工業生產通信網絡的安裝和調試
該系統采用西門子PLCS7-200PLC做為主控制器，其自身集成化RS485通訊口具有PPI網絡通訊作用，根據本網絡通訊作用，可完成以下工業生產計算機接口通訊技術訓練科目：
1、PPI互聯網的硬件聯接、調試
2、PPI互聯網基本參數、調試
3、根據幾臺西門子系統S7-200 PLC錯綜復雜的PPI網絡信息讀寫能力程序編寫與調試
（四）電力設備安裝與調試新項目
井式送料、磨削加工、多軸裝配、搬運機械手運送、皮帶傳送快遞分揀等工作平臺及相應的電源芯片、按鍵控制模塊、PLC控制模塊、變頻調速器及交流電動機控制模塊、步進電機驅動控制模塊、伺服電機驅動模塊和各種各樣智能傳感器等操縱檢測單元為硬件系統，可完成以下電力設備安裝與控制的訓練科目：
1、井式送料機構安裝與調試
2、磨削加工機構安裝與調試
3、多軸裝配機構安裝與調試
4、搬運機械手設備安裝工程與調試
5、輸送機設備安裝工程與調試
6、工件快遞分揀機構安裝與調試
7、自動化生產線安裝與調試
