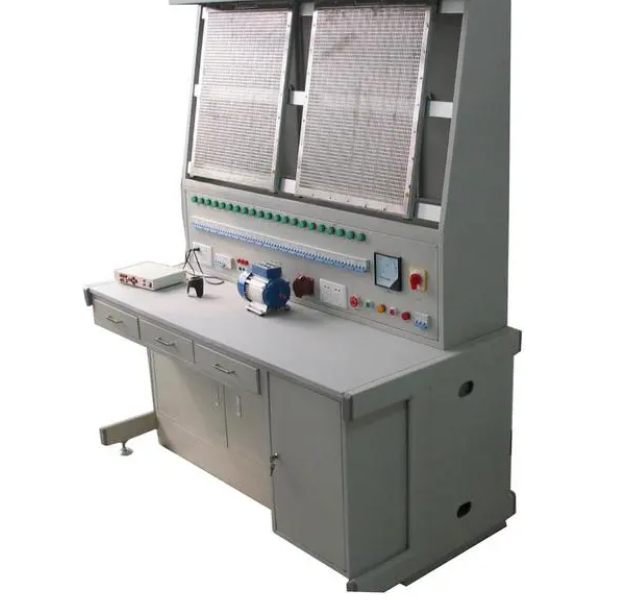

機床電氣專業技能實訓考核評定裝置
一、簡述
本機床電氣專業技能考核實訓裝置，是為了各高職院校的電氣技術類專業以及社會電焊工考核，及其各市區、縣維修電工、國家職業技能技術檢查鑒定所（站）等有關單位的課堂教學、實訓、見習、考核及職業技能鑒定而研制的實訓考核裝置。該裝置均采用具體工業中運用家用電器，因此穩定性好、使用壽命長。裝置外形美觀，操作簡便，形象性強，不僅適合于課程的教學演試、實訓、見習，并且可以作為機床電氣操縱線路維修技能學習培訓。除此之外，它還可以提供專業的真實機床電氣故障處理的能力提升，高效地提升學生對機床機器設備的維修專業技能。
二、特性
1、本裝置選用規范配電箱為主體柜，靈活運用該柜兩面空間坐標，把四種常見最典型的機床配電線路組成在一個控制箱內，這四種機床分別是X62W型萬能銑床、T68型臥房銑床、Z3040B搖臂鉆、C6140數控車床，該控制箱的構造設計合理緊密。一臺裝置進行四種機床實訓考核，經濟收益更為明顯。
2、形象性強，根據實際操作可了解機床的電氣控制回路的基本原理和優勢。
3、技術培訓使用的控制回路和經獨特定制的電動機，可仿真各種各樣具體機床的電氣配電線路，也可以達到機床的電氣故障診斷及解決的訓練目標。
4、根據一只變換開關就可以做到二種機床電源的轉換，省時省力。
5、能夠人為設定故障原因，如果通過開關心換就可以設置。
6、配電箱配有工作電壓型漏電保護開關和電流量型漏電保護開關，以保證作業者的安全性。除此之外，還設置了計時器兼報案錄像儀（服務項目管理工具），為學生的考核提供了一個統一的標準。
三、機床電氣技術培訓考核柜的性能參數
1、輸出電壓：三相四線～380V±10% 50Hz
2、辦公環境：工作溫度范圍包括-5℃～ 40℃，空氣濕度＜85%（25℃）
3、裝置容積：＜1.5KVA
4、尺寸：800mm×600mm×1500mm
5、機器設備凈重：200kg
四、裝置主要是由以下幾種組成
1、操縱箱門
在降低箱門表面，配有一只交流電壓表、一只交流電流表、按時兼報案錄像儀、工作電壓標示轉換開關；運行、終止、急停開關。四種的操作按鍵肢體動作標示及其機床電源的轉換開關；
根據工作電壓標示轉換開關，在電流表上各自能標示電網的UUV、UVW、UWU相電壓值；交流電流表用于監控負荷大?。?/p>
計時器兼報案錄像儀（服務項目管理工具），平常做為數字時鐘應用，具備設置實訓時長、按時報案、關閉電源等服務。除此之外，還能夠自動記錄由實際操作不正確而導致的走電報警頻次，給學生實訓技能考核提供了一個統一的標準。
2、控制箱主體
控制箱一部分有四個機床電氣控制回路、對應的常見故障設定盒及演試電動機組成。
五、完成實訓新項目
1、了解低電壓電氣的構造
2、C6140數控車床電氣操縱學習培訓
3、C6140數控車床電氣配電線路排除故障考核
4、X62W萬能銑床電氣操縱學習培訓
5、X62W萬能銑床電氣配電線路排除故障考核
6、T68型臥房銑床電氣操縱學習培訓
7、T68型臥房銑床電氣配電線路排除故障考核
8、Z3040B搖臂鉆電氣操縱學習培訓
9、Z3040B搖臂鉆電氣配電線路排除故障考核
10、根據實際操作機床，把握常見機床的操作方法
