電機故障檢測實訓考核裝置

電機故障測試實訓考評設備

一、性能參數

1、輸出電壓：三相四線制380V±10% 50Hz

2、辦公環境：工作溫度范圍包括—5℃～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m

3、設備容積：≤1.5kVA

4、安全防護：具備過電流、走電、短路故障、超量程等

二、設備配置

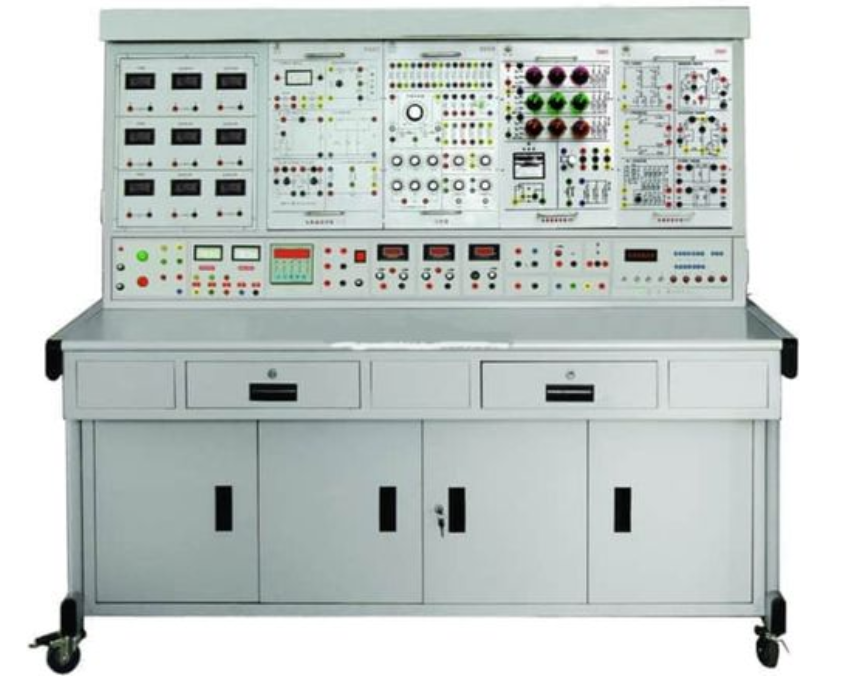

實訓設備由開關電源控制柜、實訓桌、儀表盤及連接導線等構成。

（一）開關電源控制柜(鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板)

1、交流電一部分

給予三相0～450V可調式交流電，與此同時可獲得單相電0～250V可調式的交流電，裝有一臺三同樣軸連動自耦交流穩壓器（規格型號1.5kVA、0～450V）?？烧{(diào)式交流電導出處配有過流保護裝置，當兩色、電線間過電壓及立即短路故障均可自動維護，解決了更換保險絲產生的煩惱，并且具有過電流光控報警。控制柜的供電系統由啟停按鈕加以控制，具備走電光控報警等服務；裝有指南針交流電壓表，可容易地指示三相電力網和三相變壓導出的每一相相電壓。

2、直流穩壓電源一部分

220V/0.5A直流穩壓電源一組，具備過流保護作用；

0～240V/3A可調式直流高壓電源一組，具備過電壓、過電流及過流保護作用

3、 設定故排、故障檢測控制模塊

該控制模塊配有設故區和排故區，設故區可以對單相電多線程電機、三相異步電機、同歩電機、直流電電機最常見的電氣故障進行設置；排故區可使學生出手開展故障檢測，然后把檢測出來的常見故障進行清除，進而提高學生的電機檢驗專業技能。

4、 電機控制模塊一部分

裝有單相容運行異步電機、三相鼠籠式異步電機、同步電機及直流電并勵電機，配有相匹配電機控制及工作狀態指示，在電機短路故障問題仿真模擬時能快速的關閉電源，以保障機器的安全操作。

（二）實訓桌

實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為加厚型厚鋼板靜電噴塑,構造牢固，樣子似長方形密閉式構造，造型設計別具一格；配有抽屜柜用以擺放專用工具、儲放材料等。桌面上用以組裝開關電源控制柜同時提供一個舒心的設備工作臺。實訓桌底端配有四個萬向腳輪和擰緊組織，有利于移動和固定不動。

（三）儀表設備

1、溝通交流數字電流表（三只表）： 檢測范圍0～5A，含有mah、皮安指示（量程全自動分辨，自動選擇），輸入電阻為0.5Ω，精度0.5%±5字，具備超量程報案、指示及斷開總開關電源等服務。

2、溝通交流數字電壓表（一只表）： 檢測范圍0～500V（量程全自動分辨，自動選擇），輸入電阻1M，精度0.5%±5字，具備超量程報案、指示及斷開總開關電源等服務。

3、直流電數字電流表（二只表）：檢測范圍0～5A，含有mah、皮安指示（量程全自動分辨，自動選擇），輸入電阻為0.25Ω，精度0.5%±5字，具備超量程報案、指示及斷開總開關電源等服務。

4、500V級別絕緣電阻表。

5、攜帶式數顯萬用表

6、直流電數字電壓表（一只表）：檢測范圍0～500V（量程全自動分辨，自動選擇），輸入電阻10M，精度0.5%±5字，具備超量程報案、指示及斷開總開關電源等服務。

（四）實訓輸電線五金交電

選用高可靠護線套構造小手槍插電極連接線（不存在什么觸電事故的可能性），里邊選用線材刮絲多股線，做到輕軟目地，業務外包丁晴低煙無鹵電線層，具備綿軟、抗壓高、強度高、防硬底化、柔韌性好等特點，電源插頭選用實芯銅制件外衣鈹輕銅彈簧片，觸碰優質。
