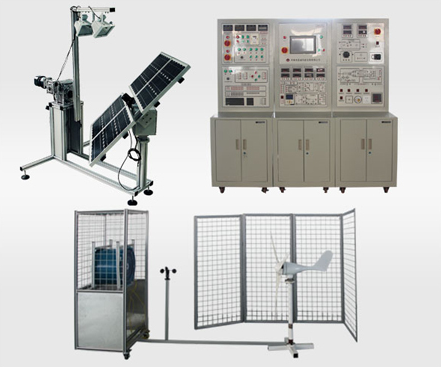

風光互補發電教學實驗實訓平臺

風光互補發電教學實驗實訓平臺

一、產品概述

風光互補發電教學實驗實訓平臺它集于太陽能發電站及風能發電為一體的新式教學實驗系統。可完成風能發電和太陽能發電站及基站的供電系統及投運變頻電源系統集成化有關試驗及課堂教學演試。能夠幫助學生們，進一步了解風能發電及太陽能光伏發電系統的發展理念、系統集成化原理、模塊構成、構件認知能力等方面學習與工程項目實踐應用專業技能。

二、產品優勢

◆ 系統實驗平臺搭載了房間內溫/濕度儀，風速精確測量、光照強度精確測量系統，讓使用人使用起來更真實。

◆ 系統選用32位智能化DSP技術，對蓄電池充放電進行全智能的管理方法。

◆ 系統DC-AC并網同步開關電源，選用高頻脈沖調制技術。具備小容積、高效化及高功率因素導出。

◆ 系統板上選用直觀地?cái)?shù)字表和液晶顯示屏，讓消費者掌握現階段系統運行狀態。

◆ 系統里的離網開關電源能夠?yàn)橄M(fèi)者提供溝通交流110V/220V純正弦波交流電流能。

◆ 風光互補發電光伏發電并網實踐系統，能讓實踐學生們自主拆卸挪動，應用簡單、沒有噪音、零污染。

◆ 系統提升電壓與風光互補發電轉換控制模塊，讓試驗更具有可操作性。

◆ 提升分布式供電原理與試驗電源電路，使學生提升關于新知識的學習

三、關鍵技術性規格參數

1、系統規格型號

◆ 系統工作標準電壓：12/24V DC 220VAC

◆ 系統峰值電流：50A

◆ 系統峰值功率：900W

2、單晶硅太陽能電池規格型號

太陽能電池板

◆ 部件規格(L*W*H)：1000*670*28mm

◆ 輸出功率：100Wp

◆ 工作標準電壓：17.05±0.5V

◆ 工作電壓：5.2±0.10A

◆ 短路容量：5.3±0.10A

◆ 開路工作電壓：21±0.5V

◆ 仿真模擬電熱扇控制模塊：220VAC 500W金鹵燈或1000W象牙色太陽光投射燈

3、離心風機力發電機參數

稀土永磁同步風力發電機

◆ 最大功率：400(W)

◆ 額定電流：12/24(V)

◆ 葉輪孔徑：1.65(m)

◆ 運行風速：1.5(m/s)

◆ 額定值風速：9.6(m/s)

◆ 安全性風速：35(m/s)

◆ 工作方式：永磁同步發電機

◆ 扇葉運動方向：順時針?lè)较?/p>

◆ 扇葉總數：3（片）

◆ 扇葉原材料：夾層玻璃增強聚丙烯原材料

◆ 電動機原材料：鋁合金型材&不銹鋼板

4、仿真模擬乘波體控制模塊

仿真模擬乘波體

◆ 排風量：32073 mз/h

◆ 氣壓：330Pa

◆ 轉速比：1440 r/min

◆ 輸出功率：2.2kW

◆ 可調式風速：0～13級持續可調式

4、風光互補發電控制板規格型號

風光互補發電控制板

◆ 工作標準電壓：12VDC

◆ 充電功率：500W

◆ 光伏發電輸出功率：150W

◆ 風機功率：350W

◆ 充電方法：PWM脈沖寬度調制

◆ 電池充電較大峰值電流 35A

◆ 虧電維護工作電壓 11V

◆ 虧電修復工作電壓 12.6V

◆ 導出維護工作電壓 16V

◆ 卸載掉開始工作電壓（在出廠值）15.5V

◆ 卸載掉開始電流量（在出廠值） 15A

◆ 控制板配有電瓶過度充電、過放電維護、電瓶開路維護、負荷過壓保護、晚間防堵充電保護、導出過流保護、充電電池接反維護、欠壓保護和過電壓防波動維護、均衡充電、溫度補償、光控開關開關作用；

◆ 負荷為100W以?xún)?nèi)的12V/24V直流負載，控制模塊一安全通道為常開導出，另一安全通道為主類按時導出（光控開關開、光控開關關，按時開、按時關，）。

5、離網逆變電源

離網逆變電源

◆ 直流電輸出電壓：9～16.8VDC

◆ 額定值蔬出功率：300W

◆ 輸出工作電壓：110/220VAC

◆ 輸出波型：純正弦波

◆ 輸出工作頻率：50Hz

◆ 工作效能：85%

◆ 功率因素：>0.88

◆ 波形失真率≤5%

◆ 辦公環境：環境溫度-20℃～50℃

◆ 空氣濕度：﹤90﹪（25℃）

◆ 保護功能：正負極反接、短路故障、超溫、過壓保護

6、并網同步逆變電源

并網同步逆變電源

◆ AC標準電壓范疇：90V～140V/180V～260VAC

◆ AC工作頻段： 55Hz～63Hz/45Hz～53Hz

◆ 投運輸出功率：400W

◆ 輸出電流總諧波失真：THDIAC <5%

◆ 相 位 差： <1%

◆ 孤島現象維護： VAC;f AC

◆ 輸出過流保護： 過流保護

◆ 顯示方法： LED

◆ 待機功耗： <2W

◆ 晚間功能損耗： <1W

◆ 工作溫度范疇： -25 ℃～60℃

◆ 空氣相對濕度： 0～99%(Indoor Type Design)

7、測風系統軟件

測風系統軟件

◆ 檢測范圍 風力：0～60m/s 風頻：0～360°

◆ 精 度 ±0.1m/s ± 3°

◆ 工作電源：AC 220V±20% 50HZ， DC12V、5V或其它供電系統。

◆ 紀錄間距： 1min～240分鐘持續可以設置

◆ 內部存儲： 4M bit

◆ 通信接口： RS-232/485/USB通信

◆ 工作溫度： -40℃～50℃

◆ 速度傳感器：0～5000 風速發電機轉速檢驗顯示（房間內）

8、電度表規格型號

◆ 直流電電流表：× 2個，20A， 顯示方式︰0.5”LED

◆ 直流電壓表：× 2個，50V， 顯示方式︰0.5”LED

◆ 交流電壓表：× 2個，500V，顯示方式︰0.5”LED

◆ 溝通交流電流表：× 2個，5A， 顯示方式︰0.5”LED

◆ 時長、溫/濕度表：× 1個，-20～99.9℃ 顯示時長，房間內溫、環境濕度

9、負荷：

◆ 風機：×1個，額定電流：12/24V，工作中電流：0.25A，功率：3W

◆ 交通信號燈：1組(R,G,B)，額定電流：12/24V，工作中電流：0.25A，功率：3W

◆ 聲控開關：×1個

◆ 電機：×1個，額定電流：12/24V，工作中電流：0.35A，功率：5W 轉速比：20rmp/min

◆ 溝通交流線形電阻負載：3～100W持續可調式

◆ 直流電模擬負載：12V/24V/28WLED路燈板，帶PWM變光作用，輸出功率可以設置

◆ 試驗臺側邊含有1個3路溝通交流輸出電源插座、能夠其他機器設備用電量

◆ 試驗門板設有直流電輸出端口號，配有阻性，交流電流，便捷進行不一樣負荷

10、充電電池：閥控式密封鉛酸蓄電池

◆ 額定電流：12V

◆ 短路容量：55Ah

◆ 充電方法（穩壓），循環系統︰最高值電池充電電流為5.6A

11、檢測系統：

性能卓越風光互補發電控制器，含PC端監控模塊，軟件與系統軟件聯網之后可以完成實時監控,包含風力、太陽能發電、電瓶的數據實時顯示、文件存儲、數據信息拷貝到，對風力、太陽能發電、電瓶的參數開展配備，對風機工作狀態加以控制等。數據信息以圖案曲線圖、實時動態表、模擬圖等多種形式顯示。工作狀態以報案方式提醒用戶，報案具體內容存放備查簿。系統具有應用簡易，存儲量大，作用全，多語種版本號等優點。

內嵌式多用途互聯網虛擬儀器（規定一體內嵌式，無需要計算機配套使用，規格型號：28*25*20CM，與開放試驗室信息系統配套使用）

A、終端設備部分采用7寸彩色觸摸屏（裝學生實驗屏上）與此同時裝有虛擬示波器、虛似邏輯性預測儀、虛似頻譜分析儀、虛似三用表、虛似數字量輸入輸出控制模塊。

B、根據LabVIEW虛擬儀器流程的編程方式，學生們可設計制作各種各樣虛擬儀器。

C、儀器設備包含

1）、雙蹤存儲數字示波器，多種多樣同歩方法，存儲深層可編；

通道數：2路

網絡帶寬：20MHZ

屏幕分辨率：8位

電壓范圍：-10~ 10V

存儲深層：64K

2）、頻帶預測儀；

3）、數據三用表，可測電阻、電流、工作電壓等；

數據IO口

通道數：8路IO

輸入電平：TTL

輸出脈沖信號：TTL

電流推動：20mA/安全通道

4）、四路智能化遠程控制電源控制

5）、數據信息具備提交與儲存作用并可以通過網絡服務器顯示

6)、給予LabVIEW虛擬儀器手機軟件（復制版）

12、系統軟件尺寸：

長1400×寬550×高1700（㎜）附滾軸便捷促進至室外課堂教學。

13、電腦監控軟件

◆ PC監控模塊：監控錄像機、電腦監控軟件。

◆ 顯示具體內容：汽車電瓶電壓、離心風機工作電壓、光伏發電工作電壓、離心風機電流、光伏發電電流、離心風機功率、光伏發電功率，動能模擬圖，現階段風力（米/秒），現階段風頻（度），現階段風速網絡資源平估。

四、教學及科學研究實訓課程

2、1、永磁同步風力發電系統運轉全過程風動能轉換演試和實驗

實驗1、風力發電基礎知識原理性實驗

實驗2、風力發電控制系統設計實驗

實驗3、風力發電控制系統實驗

實驗4、風力發電有關測試技術實驗

實驗5、風力發電基礎知識與電子應用模擬仿真實驗

實驗6、發電機轉速與電壓關系實驗

實驗7、發電機轉速與輸出電壓關系實驗

實驗8、發電機轉速與輸出頻率關系實驗

實驗9、風力即轉速比與出輸出功率關系實驗

2、2、太陽能電池板操縱運作全過程光能量轉換演試和實驗

實驗1、太陽能電池的光電流特性；

實驗2、太陽能發電的負荷特性檢測；

實驗3、太陽能電池功率與傾斜角的關系；

實驗4、功率與光照度的關系；

實驗5、峰值功率點追蹤實驗檢測；

實驗6、控制板原理實驗；

實驗7、蓄電池充放電操縱實驗；

實驗8、電瓶維護實驗；

實驗9、光伏陣列設計方案實驗；

實驗10、太陽能發電控制系統設計；

實驗11、太陽能系統家用電器負荷實驗；

實驗12、綜合性實驗
