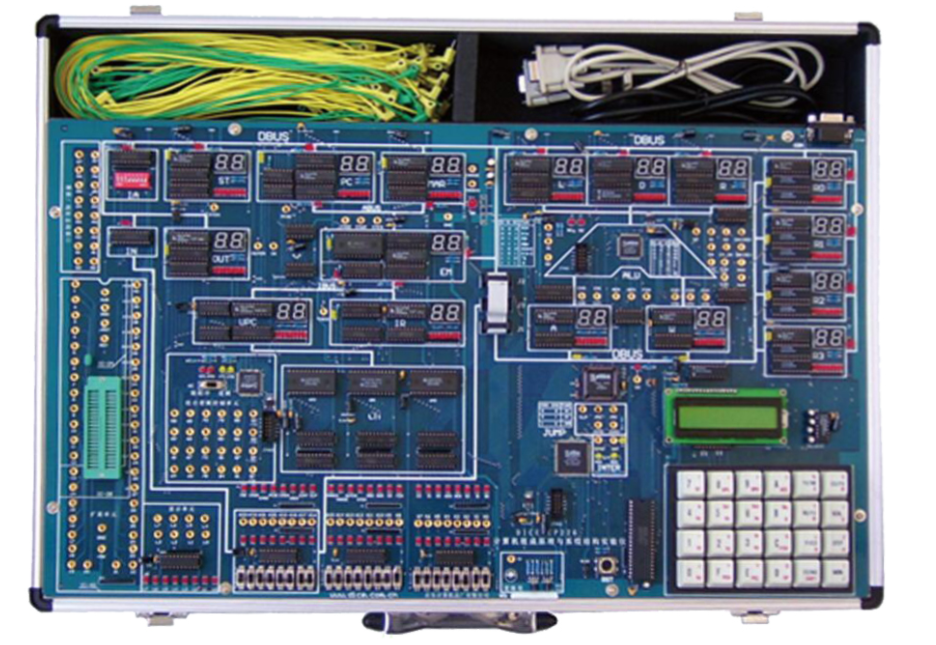

多用途單片機開發系統實驗箱
一、系統介紹
多用途單片機實驗開發系統是《MCS-51單片機原理與接口》《C8051內嵌式單片機控制系統》《自動化控制》《CPLD/FPGA技術》等課堂教學的配套設施實驗機器設備。以小系統、多用途、易拓展為設計概念，系統的數據總線、系統總線、控制總線所有引出來，對消費者開放，并留出拓展模塊（區），那樣院校能從必須考慮，靈便選裝各種各樣擴展模塊，為各類學校的課堂教學實驗、課題設計、畢業設計論文提供了良好的實驗開發自然環境，都是科學研究、開發從業者的左膀右臂。
（1）仿真器：系統標準配置有USB接口仿真器或選裝和其他型號規格仿真器。
1、 仿真器是當前同業競爭作用詳細，質量穩定，技術領先全USB接口仿真器。適配KEILC51 UV2 調節環境支持?jǐn)帱c(diǎn)調試、中斷點、隨時隨地可以查看存儲器、自變量、IO、運行內存具體內容。適用夭亡作用可模擬仿真各種各樣51命令適配單片機，ATMEL、WINBOND、INTEL、SST、ST這些。
2、 不浪費網絡資源，不受限制真正模擬仿真（32個IO、串口通信、T2可完全斷點調試模擬仿真），真正模擬仿真32條IO腳，包含隨意應用P30和P31口。
3、 USB接口，不用外置電源和串口通信，1394連接，電腦臺式機、無串口通信的筆記本電腦均可用。三CPU設計方案，選用模擬仿真處理芯片＋監管處理芯片＋USB芯片構造，在模擬仿真狀況下模擬仿真處理芯片被徹底凍潔，能夠100%再現CPU全部特點，即系統總線I/O口。
4、 下載模擬仿真通信極速115200BPS，都是KEIL鼓勵的高速運行,對比之前版本號提升一個數量級(10倍左右)，斷點調試運作如飛。
（2）ISP線上下載：實驗系統裝有ISP線上下載接口，并標準配置USB接口下載電纜，可以直接燒寫AT89S5X單片機和AVR單片機。
（3）適用C8051F 單片機（SOC）拓展：選裝C8051F擴展板和仿真器， USB快速通信仿真器，根據4腳JTAG接口能夠進行非侵入式、飛速的在線系統調節、模擬仿真；集成化開發環境支持Silicon Labs IDE和KEIL C手機軟件。
1、CPU:C8051F020。
2、22.1184MHz晶振電路。
3、規范JTAG接口，適用硬件配置模擬仿真。
4、外界延時電路。
5、全部IO口均引出來并加清楚標明。
6、可以和TW-210K實驗箱融合，完成很多外場作用。
（4）適用PIC單片機拓展：
根據選配件PIC控制模塊可以實現PIC單片機作用
1、CPU：PIC16F877A
2、4MHz晶振電路
3、規范6針I(yè)CSP接口，能夠單片機開展程序編寫與模擬仿真。
4、全部IO口均引出來。
5、外界延時電路。
6、可以和TW-210K實驗箱融合，完成很多外場作用。
（5）適用AVR單片機拓展：
根據選配件AVR控制模塊可以實現AVR單片機作用
1、CPU:ATMEGA16。
2、8MHz晶振電路。
3、規范ISP下載接口。
4、外界延時電路。
5、規范JTAG接口，適用硬件配置模擬仿真。
6、全部IO口均引出來并加清楚標明。
7、可以和TW-210K實驗箱融合，完成很多外場作用。
（6）適用EDA(CPLD/FPGA)開發：根據選裝EDA內存卡（標準配置并口JTAG下載線），完成CPLD/FPGA的實驗、學習與開發，并與單片機系統同用硬件平臺。
（7）實驗開放性：實驗電路單元盡量單獨開放,如開放式電腦鍵盤, 開放式顯示屏,開放式串口通信等,為了適應多種形式實驗給予很有可能。
（8）二次開發：系統將數據總線、系統總線、控制總線所有引出來，主板留出拓展模塊，根據單片機仿真器調節客戶系統。
（9）線上下載：實驗系統裝有ISP線上下載接口，可以直接燒寫AT89S5X單片機。
（10）二種工作模式：一是聯PC機運作，在和上臺手機軟件聯網狀態下，完成各種各樣調節和行好運的操作；二是離線運作，系統裝有管理方法監管，在沒仿真器狀況下，系統自動選擇到離線管理方法情況，客戶能方便的啟用EPROM里的實驗程序流程進行實驗。
(11) 可選裝DAQ數控機床式自主創新實驗服務平臺
DAQ數控機床式自主創新實驗服務平臺，是把一些繁雜的比如交通信號燈操縱系統、四層電梯系統系統、數控刀近道挑選等實驗根據現階段最流行的二維動畫技術性制作出來，依靠PC要網絡資源，模擬仿真實物產品操縱系統。根據USB接口電源電路，完成CPU（單片機）對虛似控制對象控制和遠程數據傳輸。該實驗服務平臺生動有趣、實用性強、可以實現繁雜的閉環控制系統，進一步提高學生的學習興趣和創新思維能力。與傳統實物模型對比：性價比極高、不用后面日常保養和維護、安全可靠便捷。由于該自主創新實驗平臺是15個最典型的系統實驗。
