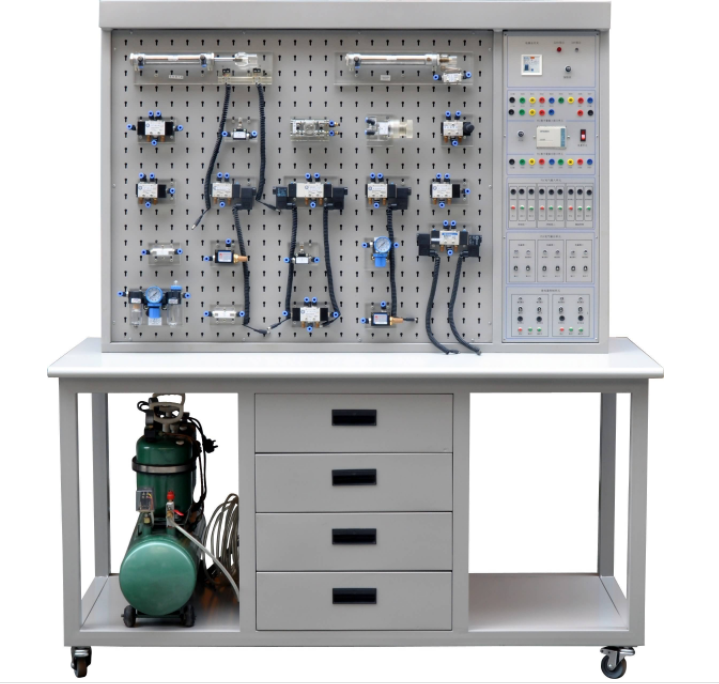

全透明液壓與氣動式PLC控制綜合性實訓設備
一、簡述
全透明液壓與氣動式PLC控制綜合性實訓設備是我公司依據高等院校機電一體化對氣、電、液控制的課程標準規定，我司液壓PLC控制與氣動式PLC控制實訓機器設備的優勢，使用了開放型綜合性實驗臺構造，廣泛征求權威專家和老師的建議，經與時俱進改善研發而成。是當前集氣動式控制技術性、液壓傳動系統控制技術性以PLC控制的的綜合性實訓機器設備。實訓能讓學生們形象化、理性地比照、掌握氣、電、液分別所具有的特性、特點、及利弊等。
液壓實驗元器件均是全透明有機材料做成，全透明形象化。有利于熟悉掌握幾十種常見液壓元件的構造、性能及主要用途。把握幾十種基本上實驗回路工作過程及基本原理。實驗時，拼裝實驗回路便捷、便捷。氣動式實訓與液壓實訓電氣設備主控芯片模塊配置2套PLC控制與2套電磁閥控制，簡單方便。
二、實驗臺構成
實訓系統采用“二合一”兩面構造，即一張實驗桌能夠2組四位學生們依次進行氣動式實驗與液壓實驗，還可以兩面同步進行氣動式液壓綜合性實驗，提升共享，提高產品的性能價格比?？傮w結構簡易，經濟實用。
該實驗臺為鐵制兩層亞光密紋靜電噴塑構造。別具一格，經久耐用，操作簡便。標準配置為：氣動式實驗元器件1；氣動式實驗PLC控制控制模塊1套；低噪聲空氣壓縮機1臺；液壓實驗元器件1套，液壓實驗PLC控制控制模塊1套；液壓實驗泵房1臺。（電子計算機依據老師要求再行配備）
本實驗系統采用專用型單獨液壓實驗泵房，配直流無刷電機無極調速系統軟件，并且電機速度控制系統內部具備安全性速度限制作用，能夠?qū)敵鲎畲笏俣冗M(jìn)行監管。裝有油道工作壓力調定作用，能調定系統壓力油的安全性壓力。配置全常見液壓元件：每一個液壓元件均裝有組裝底版，可便捷、隨意的將液壓元件安置在鋁型材板上（控制面板帶“T”管溝方式的鋁型材構造）。油道鋼筋搭接選用快速接頭，拆接便捷，不滲油。
運用此套實訓機器設備既可以分別獨立地開展氣動式控制、液壓控制對應的基本上回路及其應用實驗，也可以綜合性地開展密切配合的實驗：如完成氣-電控制，氣-液控制，電-液控制，及其氣-電-液綜合性控制等。
液壓全透明關鍵性能參數：
一、關鍵性能參數
1、開關電源：AC220V誤差值±l0%，50Hz；
2、直流穩壓電源鍵入AC220V 導出DC24V/3A
2、設備容積：≤1kVA；
3、工作中工作溫度：－5℃～40℃；
4、工作中環境濕度：≤90%(40℃時)；
5、尺寸：1500mm×1000mm×1750mm
6、液壓泵房：
（1）系統軟件標準壓力0.8MPa；
（2）定量分析齒輪油泵-電動機1套：選用內軸一體式組裝，結構緊湊，低噪；定量分析齒輪油泵：設計流量6L∕min，工作壓力2.5 MPa；電動機：輸出功率450W，啟動轉矩0－1500r/min，外觀規格：630mm×380mm×500mm
（3）機油箱：公畝容量30L；附帶溫度液位變送器、過濾裝置、空氣過濾器、耐震壓力表，L-HL46號液壓油；
7、液壓元件：
選用全透明加工工藝制作而成，較大壓力2.0MPa。每一個全透明液壓元件皆配
有底版，可便捷、隨意的安置在控制面板上。油道鋼筋搭接選用快速接頭，
并且選用透明軟管，可清楚形象化看到油道的流動，不滲油。
8、家用電器控制模塊：
（1）PLC服務器控制模塊：服務器采用三菱FX1S-20MR服務器，12路DC鍵入／8路繼
家用電器導出。
（2）裝有控制控制模塊：電源芯片，PLC控制控制模塊，電磁閥控制控制模塊，控制按鍵控制模塊，液壓元件單獨控制模塊等。
9、電液換向閥：AC24V .吸附力3mpa
二、主要特征
1、液壓傳動系統與PLC控制綜合性實訓設備主要是由實訓桌、實訓臺、液壓元件和家用電器控制元器件、可編控制器（PLC）等元件構成。
2、實訓桌、實訓臺為鐵制兩層亞光密紋靜電噴塑構造，實訓桌抽屜柜內儲放液壓元件等。
3、配置全常見液壓元件：每一個液壓元件均裝有組裝底版，可便捷、隨意的將液壓元件安置在鋁型材板上（控制面板帶“T”管溝方式的鋁型材構造）。油道鋼筋搭接選用快速接頭，拆接便捷，不滲油。
4、實訓元器件均是全透明有機材料做成，有利于熟悉掌握幾十種常見液壓元件的構造，性能及主要用途。把握幾十種基本上回路工作原理，實驗拼裝回路便捷、便捷。
5、根據機械設備控，傳統式電磁閥控制，前沿的PLC全自動控制與PLC編程及監控技術于一體，靈便完成其功能。
6、實訓控制模塊也可采用單獨的電磁閥控制模塊開展電氣設備控制，根據比
較，突顯PLC可程序編程控制的優勢和創新性，增強對PLC編程裝置的理解與把握。
三、全透明液壓PLC控制基本上實訓回路
1、用手動換向閥的換相回路。
2、用中位機能液壓換向閥的用鎖回路。
3、用液控平向閥的閉合回路。
4、工作壓力調定回路。
5、二級工作壓力控制回路。
6、用調壓閥的緩解壓力回路。
7、用氣液增壓缸的增加回路。
8、用H型液壓換向閥的卸載掉回路。
9、進液節流閥變速回路。
10、泵油節流閥變速回路。
11、變速齒輪油泵的換相變速回路。
12、變速齒輪油泵和調速閥構成復合變速回路。
13、流量閥接線速度改接回路。
14、用調速閥連接起來聯的二次走刀同路。
15、用調速閥并接的二次走刀同路。
16、用調速閥順序姿勢回路。
17、用工作壓力繼電器回順序姿勢回路。
18、用行程安排開關控制順序姿勢回路。
19、用行程安排液壓換向閥順序姿勢回路。
20、串連液壓缸的同歩回路。
21、用主導型調速閥控制的換相回路。
22、PLC編程軟件培訓與使用
23、PLC與計算機通信，在線調試、監管
24、PLC控制的液壓基本上回路實訓（提升控制）
