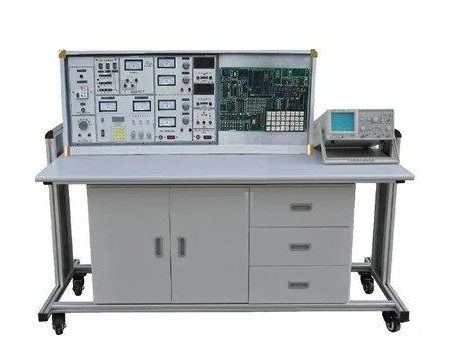

模電、數電、通訊原理實驗室機械設備
本通信原理課堂教學實驗設備采用包含仿真模擬/數據視頻信號、工作電源的通用平臺及八套實驗控制模塊所組成的模塊化設計桌面式構造，有利于系統的作用擴大。做實驗時通用平臺及實驗控制模塊應用電極連接線聯接，提升實驗出手理論性?？刂颇K應用適用數次開發出來的具備在設備可編功能性的ISP處理芯片，給予客戶自行設計的功效，重視給實驗人員提供實踐體驗和自行設計空間。該裝置根據另配機器設備“模擬信號顯示儀表”可聯接電子計算機，同時可將實驗數據信息計算機中予以處理、存放，便捷撰寫實驗匯報。該裝置實驗具體內容合乎全國各地電子類統編教材《通信原理》和《通信原理實驗》的教學目標，附帶詳細詳細的實驗標示書。教材內容可以選用清華大學電子工程系負責人曹志剛專家教授整理的《當代通信原理》。為了方便學生們理解課程，手冊中裝有每一個實驗的電路原理圖。為了配合基礎教學的需求，帶來了數據電路、模擬電子技術實驗配電線路。這一全新的系統進行了公共基礎課（仿真模擬、數據電路）、專業科目(通信原理)、畢業設計論文的三合一，保證一機多用，大大的節約實驗室，節約管理者，節約資產。
系統特點：
1、包攬通信原理課本的知識要點，模擬軟件、數字系統、基帶傳輸、頻段傳送、數字信號數字通信系統等。
2、實驗設備采用模塊化的桌面式構造，系統具有可持續擴大、提升的室內空間，用戶可根據不同類型的教學目標購置不同類型的實驗配備，節約項目投資。也可以根據自己的喜好訂制或自做程序模塊。
3、電路控制模塊與平臺板的電源線應用導線連接，提升實驗出手理論性，使用人在實驗環節中進一步加深對于該實驗知識點掌握。
4、一部分電路應用具備在設備可編功能性的ISP處理芯片，實驗的人可以進行多次開發。
5、電子器件間維持科學合理的間距，標著與電路原理圖相對應的編號。電路中設置了很多的測點、接地點，仍在關鍵一部分標著中國漢字表明，以便于觀查、精確測量。
6、數電、模電實驗元件盒盒體全透明形象化，內窗元器件一目了然，蓋子印著歷久彌新元件符號，線框清楚美觀大方，蓋子與盒體采用壓三合一構造、檢修拆卸便捷，在桌面上中間通用性九孔電路板里隨意拼插盒成實驗電路，實驗便捷、便捷，悟性高。
三、功能與構造：
（一）實驗臺一部分：
1、開關電源
1.1開關電源鍵入:工作標準電壓220V±5%(50Hz)，鍵入時電源指示燈亮。
1.2電源電壓：有熔斷絲和漏電保護器開關二級保護作用。
A組:低電壓交流電流3-24V分七檔可調式，輸出電壓1.5A。
B組:二組互相獨立的0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電壓2A，具備預置式過流保護保護功能。
C組:低電壓可調電源，工作電壓 5V，電流量0.5A，有表標示。
D組:單相電電壓導出，供客戶備用儀器設備應用。
2·信號發生器
2.1波型:導出正弦波形、三角波、波形。
2.2工作頻段:5Hz-550KHz，有頻率表標示。
3·七段譯碼器及相匹配譯碼器表明數碼顯示管。
4·一次單脈沖：每撥按一次鈕子開關可獲得一組正負極單脈沖。
5·通信原理一部分
5.1二路仿真模擬（正弦函數、三角、波形，2Hz-200KHz）、12路可調式數據視頻信號（數字時鐘、單脈沖、偽隨機序列），5路工作電源（ 5(2.5A)、-5(0.2A)、 12(0.3A)、-12(0.3A)、GND）。
5.2兩路抽樣定理與單脈沖幅度調制（PAM）實驗板，包含取樣、仿真模擬無線信道、解調寬化、過濾變大電路一部分。
5.3集成化增量調制編譯程序碼（DM）實驗板，采用集成化調配解調處理芯片,且有手動式碼率造成電路。
5.4集成化單脈沖編號（脈碼）調配編譯程序碼（PCM）實驗板，采用集成化調配解調處理芯片,且有手動式碼率造成電路。
5.5數據多通道傳輸系統（MUX）實驗板，采用具備線上可編功能性的ISP處理芯片，復接/解復手動式所產生的四路碼率數據信號，且有手動式設定開關。
5.6循環系統糾錯碼編譯程序碼(ECC（15.6）)實驗板，采用具備線上可編功能性的ISP處理芯片，包含手動式信碼鍵入、仿真模擬無線信道、解密表明等電路。
5.73階密度高的雙極性碼型轉換（HDB3）實驗板，包含編號（四連“0”檢測及補“1”、毀壞點產生、替代節挑選及單雙極性轉換電路），譯碼器（單雙極性、裁定、破壞點檢測、替代節清除及位按時修復電路）一部分。
5.8移頻鍵控（FSK）實驗板，包含調配（可變性分頻器比的分頻器鏈）、解調（過零檢測、碼按時修復、位同歩、碼再造、有源濾波器電路）一部分。
5.9移相鍵控（PSK）實驗板，包含調配（差分信號編號—相位差選擇法調配，差分信號編號、調相電路）、解調（同相位—正交和環解調，集成化VC0、差分信號譯碼器電路）一部分。
5.10光纖（OPT）實驗板，包含調配（CMI編號、研磨拋光、光推送頭），解調（光接收頭、預變大、脈沖信號裁定、數字時鐘獲取、成形、鑒相、VCO、抽樣、CMI編解碼）一部分。
6·外測交直流電源二用電流計:精密度0.5級，三位半數顯式表明，檢測范圍:0-999mA。
7·外測交直流電源二用電流表:精密度0.5級，三位半數顯式表明，檢測范圍:0-99.9V。
（二）學生們實驗桌:一桌二座，桌面上中間設定九孔通用性電源電路插座，元件盒則在上接燈線成實驗電源電路進行實驗。桌的上下各有一個柜，柜內儲放電子器件、存儲板及計算機，正中間頂層擺放電腦鍵盤、下一層抽屜柜儲放專用工具、萬用表、輸電線等。桌面尺寸:160×70cm。
四、器材配備（以24座為例子，詳細出貨清單）
12臺實驗臺、12張學生們實驗實際操作桌、l臺主控芯片演試臺、13只MF500萬用表、13只數據萬用表、39只指南針1.5級直流電流表，25套電鉻鐵及烙鐵架,13套實驗所需要的電阻器、電阻器、電源變壓器、變電器、二極管、三極管、場效管、集成化、晶閘管、邏輯性電平開關、邏輯性電平標示等元件盒。13套聲傳感器、直流無刷電機、伺服電機等。13套剝線鉗、螺絲起子、斜口鉗等設備。
五、客戶備用器材:
雙蹤同歩數字示波器、高頻信號發生器、工作頻率電子計數器、毫伏表、諧波失真檢測儀。
六、實驗新項目：
（一）模電、數電一部分：
(1)仿真模擬一部分
1．二極管的正、反向特點
2．晶體三極管的鍵入、頻率特性
3．晶體三極管共射極多管放大儀
4．二級阻容耦合變大電路
5．負反饋對放大儀性能的影響
6．場效管放大儀
7．差動保護變大電路
8．運放電路指標值檢測
9．集成運算放大器的最基本運用(多種多樣仿真模擬計算電路)
10．集成運算放大器離散系統運用（多種多樣波形發生器）
11．變電器藕合推挽電路功率放大電路
12．0TL功率放大電路
13．集成化功率放大電路
14．單相電橋式整流電路
15．串連型晶體三極管可調電源(設計方案性實驗)
16．集成化可調電源
17．單結晶體管特點
18．單結晶體管開啟電路
19．可控硅簡單測試
20．可控硅可控性整流器電路
利用以上20項實驗電子器件還可以進行下邊實驗新項目
l．工作電壓負反饋參考點電路
2．分壓式電流量負反饋參考點電路
3．用二極管平穩工作部位
4．共基極變大電路
5．共集電極變大電路
6．共源極基本上變大電路
7．場效管共漏級電路
8．場效管共柵壓電路
9．多管阻容變大電路
10．變電器藕合變大電路
11．甲類功率放大電路電路
12．串連電流量負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極變大電路
17．自舉電路射極導出電路
18．NPN一PNP直接耦合變大電路
19．用負反饋清除諧振電路
20．晶體三極管開關功效
21．變電器意見反饋式震蕩電路
22．電容器三點式震蕩電路
23．電感器三點式震蕩電路
24．差動保護變大電路的最基本方式
25．扇尾式差動保護變大電路
26．雙電源開關扇尾式差動保護變大電路
27．運放電路作為溝通交流占比變大
28．反向鍵入保障措施
29．同相位鍵入保障措施
30．開關電源正負極錯接的維護
31．RC高通芯片電路
32．利用三極管來保護器件
33．差動保護鍵入計算電路
34．迅速積分兌換電路
35．仿真模擬一階微分方程電路
36．仿真模擬二階微分方程電路
37．基本上對數運算電路
38．好用求微分電路
39．抵制數變大基本上電路
40．簡單過零較為電路
41．利用二級管做為限制檢驗力度挑選電路
42．低限力度挑選電路
43．RC無源網絡的低通濾波器電路
44．同相位鍵入一階低通濾波器電路
45．反向鍵入一階低通濾波器電路
46．簡單二階RC過濾電路
47．典型性二階RC數字功放低通濾波器電路
48．典型性二階高通芯片有源濾波器電路
49．基本上帶通濾波電路
50．典型性帶通濾波電路
51．距形波震蕩電路
52．總寬可調式的方形波發生器
53．幅頻可調式的鋸齒狀波發生器
54．單相電半波整流電路
55．單相電全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC過濾電路
59．基本上LC過濾電路
60．二倍壓整流器電路
61．三倍壓整流器電路
62．基本上穩壓管電路
63．基本上調整管穩壓管電路
64．具備變大環節穩壓管電路
65．單相電半波可控硅整流
66．電子器件變壓電路
67．電子器件催眠器一一挑戰性實驗一
68．電子門鈴電路一一挑戰性實驗二
69．電子器件報案電路一一挑戰性實驗三
(2)數據一部分
l．TTL集成化邏輯性大門的主要參數檢測
2．CM0S邏輯性大門的主要參數檢測
3．TTL集成化電級開路門與三態導出大門的運用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉化成D觸發器
12．D型觸發器轉化成JK觸發器
13．電子計數器實驗
14．MSI移位寄存器及其應用
15．?dāng)?shù)據選擇器以及轉換方法
16．MSI數據選擇器及數字邏輯
17．求微分型單穩態電路
18．環狀多諧振蕩器
19．利用門電路組成伺服電機調節器、選擇符
20．組成電路設計之一一一編碼轉換
21．組成電路設計之二一一表明電路
22．同歩時鐘頻率電路設計
23．電子計算機時鐘頻率電路設計
24．集成化計時器檢測與應用
25．CM0S集成化A/D、D/A變換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．多線程十進制加減法電子計數器
29．多線程十進制加法計數器
30．綜合素養學習培訓實驗一一電子秒表
