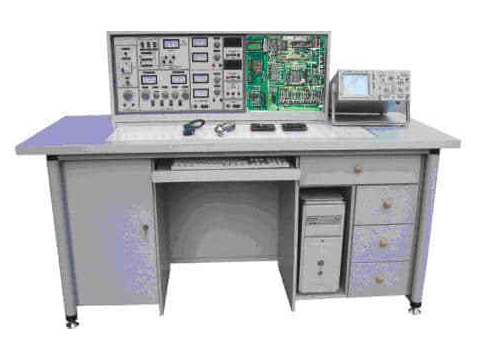

模電、數電、EDA實驗開發系統軟件成套設備
本實驗機器設備可完成數字電子技術、模擬電子技術和EDA實驗，適宜大、中專院校電子器件學科的實驗和畢業設計論文。
一、技術規格：
1、輸出電壓：溝通交流220V±10PHz
2、環境溫度：-10℃-40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1KVA
4、尺寸：1600mm×700mm×1200mm
三、功能與構造：
（一）實驗臺一部分:
1、開關電源
1.1開關電源鍵入:工作標準電壓220V±5%(50Hz)，鍵入時電源指示燈亮。
1.2開關電源輸出：有熔斷絲和漏電保護器開關二級保護作用。
A組:低電壓交流電流3-24V分七檔可調式，輸出電流量1.5A。
B組:二組互相獨立的0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電流量2A，具備預置式過流保護保護功能。
C組:低電壓可調電源，工作電壓 5V， 14V。
D組:單相電電壓輸出，供客戶備用儀器設備應用。
2、信號發生器
2.1波型:輸出正弦波形、三角波、波形。
2.2工作頻段:5Hz-550KHz，有頻率表標示。
3、七段譯碼器及相匹配譯碼器表明數碼顯示管。
4、EDA系統硬件結構與配備：
4.1帶有以AT89051為中心的單片機設計（MPU）單片機芯片（包含4×4數字鍵盤，RAM62256，液晶顯示屏插口）；
4.2組成以PLDIMPU安裝雙系統為主要特征的復合性綜合性電子器件實驗服務平臺，尤其融入開設綜合性電子產品設計課程內容；
4.3可以完成好幾個往年中國大學生電子設計競賽考題；
4.4有16個外I/O插口，適用拓展實驗。
5、一次單脈沖：每撥一次鈕子開關輸出一對正負極單脈沖。
6、外測交直流電源二用電流計：精密度0.5級，三位半數顯式表明，檢測范圍：0－999mA。
7、外測交直流電源二用電流表：精密度0.5級，三位半數顯，檢測范圍：0－99V。
（二）學生們實驗桌：
桌面尺寸：160×70cm。
三、器械配置（以24座為例子，詳細出貨清單）
12臺實驗臺、12張學生們實驗實際操作桌、l臺主控芯片演試臺、13只MF47數字萬用表、13只數顯萬用表890B 、39只指南針1.5級直流電流表，25套電鉻鐵及烙鐵架,13套實驗所需要的電阻器、電阻器、電源變壓器、變電器、二極管、三極管、場效管、集成化、晶閘管、邏輯電平開關、邏輯電平標示等元件盒。13套聲傳感器、直流無刷電機、伺服電機等。13套剝線鉗、螺絲起子、斜口鉗等設備。
四、客戶備用器械:雙蹤示波器（型號規格不分）、毫伏表、滑線變阻器。
五、實驗新項目：
（一）模電、數電一部分：可以完成“TWK-530模電、數電實驗室成套設備”的實驗新項目。
（二）EDA實驗新項目（49個實驗）
（1）基本上實驗：
1、七人表決器
2、格管碼逆變電路
3、四位加法器
4、BCD碼加法器
5、四位并行處理乘法器
6、四位并行處理乘法器
7、觸發器原理
8、用ABEL語言表達設計方案74LS160程序模塊電子計數器
9、多模光纖加減法電子計數器
10、可控性脈沖計數器
11、簡單數碼科技鎖
12、英文字母顯示電路
13、八位乘法器
14、編碼序列探測器
15、可變性模16位加法計數器
16、正負極脈沖寬度數控機床調配產生器
17、計時器
18、電腦鍵盤掃描儀實驗
（2）數字系統設計：
1、數字鐘
2、頻率計
3、交通信號燈
4、乒乓球賽電子游戲機
5、數字鎖
6、自動電梯
7、出租車計費器
8、智力搶答
9、彩燈控制器；
（3）綜合性電子產品設計：
1、條紋頻率計（VGA）
2、RS232通訊
3、點陣式表明
4、曲子彈奏電源電路
5、FSK產生器（D/A）
6、數字電壓表（A/D）；
7、DDS實驗
（4）綜合性電子器件實驗（PLD 單片機設計綜合系統）
1、多用途頻率計
2、DDS視頻信號
（5）拓展實驗
1、用液晶顯示屏多用途頻率計
2、點陣式中國漢字表明
3、可編程模塊元器件（PAC）實驗
