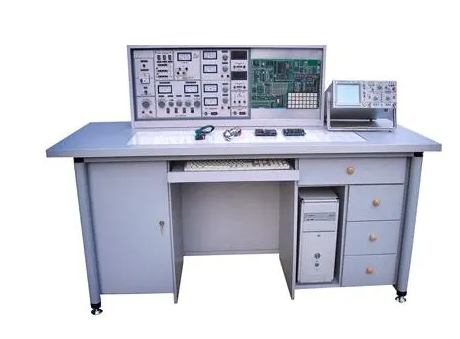

模電、數電、單片機實驗開發系統融合實驗室機械設備
單片機實驗開發系統軟件主要運用于大中專生、大學本科、研究生單片機基本原理與應用學科的課堂教學實驗，兼顧了科學研究開發出來的必須。它集實驗和開發為一體，容于一身。為適宜基礎教學的需求，帶來了數字電路設計、模擬電子技術實驗。這一全新的系統進行了公共基礎課（仿真模擬、數字電路設計）、專業科目（單片機實驗）、科學研究開發出來的三合一，保證一機多用，大大的節約實驗室，節約管理者，節約資產。相互配合本機器設備，大家特來老師給予《老師用實驗手冊》、《學生通過實驗手冊》，供老師參照，緩解了老師備課和指導實驗工作量。
二、功能與構造:
（一）實驗臺一部分:
1、開關電源
1.1開關電源鍵入:工作標準電壓220V±5%(50Hz)，鍵入時電源指示燈亮。
1.2開關電源輸出：有熔斷絲和漏電保護器開關二級保護作用。
A組:低電壓交流電流3-24V分七檔可調式，輸出電流量1.5A。
B組:二組互相獨立的0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電流量2A，具備預置式過流保護保護功能。
C組:低電壓可調電源，工作電壓 5V， 14V。
D組:單相電電壓輸出，供客戶備用儀器設備應用。
2、信號發生器
2.1波型:輸出正弦波形、三角波、波形。
2.2工作頻段:5Hz-550KHz，有頻率表標示。
3、七段譯碼器及相匹配譯碼器表明數碼顯示管。
4、單片機硬件配置結構與配備：
4.1單片機微控制器：8031/80C196KB能換。
4.2存儲芯片：程序存儲器、存貯器、I/O插口統一編址最高達64K。
4.3I/O插口苦處理芯片：8255、8250、8279、A/D、D/A變換、簡易并行處理輸出二個，并行處理鍵入一個、串－并轉換接口一個。
4.4實驗電源電路：24鍵電腦鍵盤一個，六位LED數顯、邏輯電平鍵入開關、發光二極管表明、伺服電機、直流無刷電機、電磁閥、音箱等電源電路。
4.5 EPROM載入設備：可以對27C64、27C128、27C256等EPROM處理芯片開展讀寫能力。
5、單片機軟件及模擬仿真作用：
5.1全下拉式菜單欄。
5.2適用ASM51、ASM96、PLM96、C51等計算機語言。
5.3可以進行源語言級調節，具備中斷點、斷點調試、追蹤、訪問等行為。
5.4 適用模擬仿真作用，客戶模擬仿真室內空間48K。
5.5適用對EPROM的空白查驗、讀、寫、反編譯、存盤等行為。
6、一次單脈沖：每撥一次鈕子開關輸出一對正負極單脈沖。
7、外測交直流電源二用電流計：精度0.5級，三位半數顯式表明，檢測范圍：0－999mA。
8、外測交直流電源二用電流表：精度0.5級，三位半數顯，檢測范圍：0－99V。
（二）學生們實驗桌：
一桌二座，桌面上中間設定九孔通用性電源電路插座，元件盒則在上接燈線成數據、仿真模擬實驗電源電路進行實驗。元件盒盒體全透明，內窗元件一目了然，蓋子印著歷久彌新元件標記，蓋子與盒體選用科學合理的壓三合一構造，檢修拆卸便捷。實驗桌上下各有一個柜，柜內儲放電子器件，中間抽屜柜儲放專用工具、數字萬用表、輸電線等。桌面尺寸：160×70cm。
三、器械配置（以24座為例子，詳細出貨清單）
12臺實驗臺、12張學生們實驗實際操作桌、l臺主控芯片演試臺、13只MF500數字萬用表、13只數顯萬用表、39只指南針1.5級直流電流表，25套電鉻鐵及烙鐵架,13套實驗所需要的電阻器、電阻器、電源變壓器、變電器、二極管、三極管、場效管、集成化、晶閘管、邏輯電平開關、邏輯電平標示等元件盒。13套聲傳感器、直流無刷電機、伺服電機等。13套剝線鉗、螺絲起子、斜口鉗等設備。
四、客戶備用器械:雙蹤同歩數字示波器（型號規格不分）、毫伏表、滑線變阻器。
五、實驗新項目：
（一）模電、數電一部分：
(1)仿真模擬一部分
1．二極管的正、反向特點
2．晶體三極管的鍵入、頻率特性
3．晶體三極管共射極多管放大儀
4．二級阻容耦合變大電路
5．負反饋對放大儀性能的影響
6．場效管放大儀
7．差動保護變大電路
8．運放電路指標值檢測
9．集成運算放大器的最基本運用(多種多樣仿真模擬計算電路)
10．集成運算放大器離散系統運用（多種多樣波形發生器）
11．變電器藕合推挽電路功率放大電路
12．0TL功率放大電路
13．集成化功率放大電路
14．單相電橋式整流電路
15．串連型晶體三極管可調電源(設計方案性實驗)
16．集成化可調電源
17．單結晶體管特點
18．單結晶體管開啟電路
19．可控硅簡單測試
20．可控硅可控性整流器電路
利用以上20項實驗電子器件還可以進行下邊實驗新項目
l．工作電壓負反饋參考點電路
2．分壓式電流量負反饋參考點電路
3．用二極管平穩工作部位
4．共基極變大電路
5．共集電極變大電路
6．共源極基本上變大電路
7．場效管共漏級電路
8．場效管共柵壓電路
9．多管阻容變大電路
10．變電器藕合變大電路
11．甲類功率放大電路電路
12．串連電流量負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極變大電路
17．自舉電路射極導出電路
18．NPN一PNP直接耦合變大電路
19．用負反饋清除諧振電路
20．晶體三極管開關功效
21．變電器意見反饋式震蕩電路
22．電容器三點式震蕩電路
23．電感器三點式震蕩電路
24．差動保護變大電路的最基本方式
25．扇尾式差動保護變大電路
26．雙電源開關扇尾式差動保護變大電路
27．運放電路作為溝通交流占比變大
28．反向鍵入保障措施
29．同相位鍵入保障措施
30．開關電源正負極錯接的維護
31．RC高通芯片電路
32．利用三極管來保護器件
33．差動保護鍵入計算電路
34．迅速積分兌換電路
35．仿真模擬一階微分方程電路
36．仿真模擬二階微分方程電路
37．基本上對數運算電路
38．好用求微分電路
39．抵制數變大基本上電路
40．簡單過零較為電路
41．利用二級管做為限制檢驗力度挑選電路
42．低限力度挑選電路
43．RC無源網絡的低通濾波器電路
44．同相位鍵入一階低通濾波器電路
45．反向鍵入一階低通濾波器電路
46．簡單二階RC過濾電路
47．典型性二階RC數字功放低通濾波器電路
48．典型性二階高通芯片有源濾波器電路
49．基本上帶通濾波電路
50．典型性帶通濾波電路
51．距形波震蕩電路
52．總寬可調式的方形波發生器
53．幅頻可調式的鋸齒狀波發生器
54．單相電半波整流電路
55．單相電全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC過濾電路
59．基本上LC過濾電路
60．二倍壓整流器電路
61．三倍壓整流器電路
62．基本上穩壓管電路
63．基本上調整管穩壓管電路
64．具備變大環節穩壓管電路
65．單相電半波可控硅整流
66．電子器件變壓電路
67．電子器件催眠器一一挑戰性實驗一
68．電子門鈴電路一一挑戰性實驗二
69．電子器件報案電路一一挑戰性實驗三
(2)數據一部分
l．TTL集成化邏輯性大門的主要參數檢測
2．CM0S邏輯性大門的主要參數檢測
3．TTL集成化電級開路門與三態導出大門的運用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉化成D觸發器
12．D型觸發器轉化成JK觸發器
13．電子計數器實驗
14．MSI移位寄存器及其應用
15．?dāng)?shù)據選擇器以及轉換方法
16．MSI數據選擇器及數字邏輯
17．求微分型單穩態電路
18．環狀多諧振蕩器
19．利用門電路組成伺服電機調節器、選擇符
20．組成電路設計之一一一編碼轉換
21．組成電路設計之二一一表明電路
22．同歩時鐘頻率電路設計
23．電子計算機時鐘頻率電路設計
24．集成化計時器檢測與應用
25．CM0S集成化A/D、D/A變換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．多線程十進制加減法電子計數器
29．多線程十進制加法計數器
30．綜合素養學習培訓實驗一一電子秒表
（二）、單片機設計實驗開發系統軟件一部分：
MCS-51
手機軟件實驗
實驗一 清零程序流程
實驗二 解字程序流程
實驗三 拼字程序流程
實驗四 數據區傳輸程序段
實驗五 數據排序?qū)嶒?yàn)
實驗六 搜索同樣數數量
實驗七 無符號雙字節迅速乘除法程序段
實驗八 多支系程序流程
實驗九單脈沖記數（按時/記數實驗）
實驗十 計算機數字時鐘（計時器、終斷器綜合性實驗）
實驗十一 二進制轉換到BCD
實驗十二 二進制轉換到ASCII
實驗十三 八段數碼管表明
實驗十四 電腦鍵盤掃描儀表明實驗
硬件配置實驗
實驗一 P1口閃燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P3.3鍵入，P1口導出
實驗四 工業生產次序控制（終斷控制）
實驗五 8255A.B.C導出方波
實驗六 8255PA口控制PB口
實驗七 8255控制交通信號燈
實驗八 簡易I/O口拓展實驗
實驗九 A/D變換實驗
實驗十 D/A導出方波
實驗十一 電子音響
實驗十二 電磁閥控制
實驗十三 伺服電機實驗
實驗十四 8253方波
實驗十五 串并變換實驗
實驗十六 外部存儲器拓展實驗
實驗十七 MCS-51串行口運用實驗㈠——兩機通訊
實驗十八 MCS-51串行口運用實驗㈡——與PC機通訊
實驗十九 環境溫度閉環控制控制
實驗二十 小直流電機調速實驗
實驗二十一外部中斷（救護車與交通信號燈）
MCS-88
手機軟件實驗
實驗一 清零程序
實驗二 解字程序
實驗三 拼字程序
實驗四 數據區挪動
實驗五 數據排序?qū)嶒?yàn)
實驗六 找“零”數量
實驗七 32位二進制乘除法
實驗八 多支系程序
實驗九 表明子程序
實驗十 電腦鍵盤掃描儀表明實驗
實驗十一 二進制轉換到BCD
實驗十二 二進制轉換到ASCII
