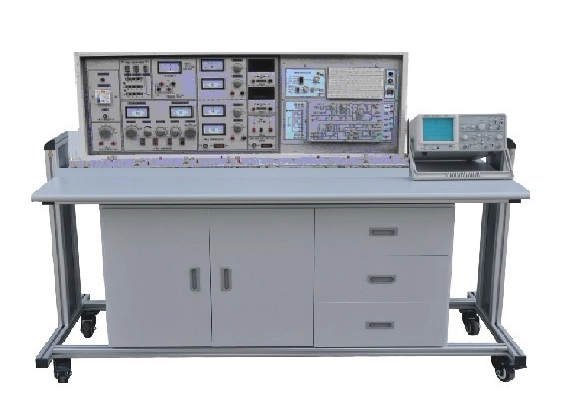

模電.數電.自動控制原理實驗室設備

模電、數電、自動控制原理實驗室機械設備

一、簡述：

該套機器設備是為了相互配合各種學?！蹲詣涌刂评碚摗氛n程內容量身定做的電子器件模擬設備，以積分器和加法器為載體，配備了二極管、電阻器、高壓分壓器、電阻器、電容器等部位，能組成PID控制器及其飽和狀態、過流保護、遲緩等離散系統階段。應用簡易、操作簡便，主要參數選擇范圍比較廣泛，可靈活對自動控制系統進行模擬。對把握控制論、調節自動控制系統、挑選校準環節理想化主要參數等多個方面提供了方便，是學習控制基礎理論課程內容不可缺少的實驗機器設備。

此設備為改進型產品，增強了微型機連接的插口，運用一般微型機及一塊CAE-98主控板（另配），就可以替代長余輝數字示波器、超低頻頻率計、X-Y記錄儀等附屬設施?？杀憬葸M(jìn)行實驗。為了配合基礎教學的需求，帶來了數字電路設計、模擬電子技術實驗配電線路。這一全新的實驗機器設備完成了公共基礎課（仿真模擬、數字電路設計）、專業科目(自動控制原理)二合為一，保證一機多用，大大的節約實驗室，節約管理者，節約資產。此設備是大學規模、上檔次的理想選擇。

主要特征：自動控制原理實驗系統自動化設計專業，整個設備構造合理，單元電路設定合乎控制原理實驗規定，主要參數更改靈便，排題便捷；采用進口高精度運放電路0P07，其具有功率放大，鍵入輸出電阻、電流量較一般商品小，由它所組成的加法器、積分器的“零點”和“積分兌換飄移”比較??；控制面板上設置權限“校準”鍵，能容易地清除積分器電容器里的殘留正電荷，從而提高了該設備反復計算的精度；內置兩面雙測量范圍電流表，精確測量、調節便捷；具備計算機接口，可便捷聯接電子計算機，構成數據/仿真模擬實驗系統軟件。

數電、模電實驗在實驗臺中央九孔通用性主板上開展，依據實驗電源電路則在上隨意拼裝元件盒成實驗電源電路，元件盒盒體全透明、形象化，內窗元件一目了然，蓋子印著歷久彌新元件標記，蓋子與盒體融合選用較科學合理的壓三合一構造，檢修拆卸便捷。

二、功能與構造:

（一）實驗臺一部分:

1﹑開關電源

1.1開關電源鍵入:工作標準電壓220V±5%(50Hz)，鍵入時電源指示燈亮。

1.2開關電源輸出：有熔斷絲和漏電保護器開關二級保護作用。

A組:低電壓交流電流3-24V分七檔可調式，輸出電流量1.5A。

B組: 二組互相獨立的0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電流量2A，具備預置式過流保護保護功能。

C組:低電壓可調電源，工作電壓 5V， 14V，電流量0.5A，有表標示。

D組:單相電電壓輸出，供客戶備用儀器設備應用。

2﹑信號發生器

2.1波型:輸出正弦波形、三角波、波形。

2.2工作頻段:5Hz-550KHz，有頻率表標示。

3﹑模塊脈：每撥一次鈕子開關輸出一組正負極單脈沖。

4﹑七段譯碼器及相匹配譯碼器表明數碼顯示管。

5﹑自動控制原理一部分：由仿真模擬運算單元、視頻信號、電流表、計算機接口構成。

6﹑外測交直流電源二用電流計:精度0.5級，三位半數顯式表明，檢測范圍:0-999mA。

7﹑外測交直流電源二用電流表:精度0.5級，三位半數顯式表明，檢測范圍:0-99V。

（二）學生們實驗桌:

一桌為二座，桌面上中間設置通用電源電路插座，元件盒則在上接燈線成實驗電源電路進行實驗。餐桌上下各有一個柜，柜內儲放電子器件、存儲板及計算機，正中間頂層擺放電腦鍵盤、下一層抽屜柜儲放專用工具、數字萬用表、輸電線等。桌面尺寸:160×68cm。

三、器械配置（以24座為例子，詳細出貨清單）

12臺實驗臺、12張學生們實驗實際操作桌、l臺主控芯片演試臺、13只MF500數字萬用表、13只數顯萬用表、39只指南針1.5級直流電流表，25套電鉻鐵及烙鐵架,13套實驗所需要的電阻器、電阻器、電源變壓器、變電器、二極管、三極管、場效管、集成化、晶閘管、邏輯電平開關、邏輯電平標示等元件盒。13套剝線鉗、螺絲起子、斜口鉗等設備。

四、客戶備用器械: 長余輝數字示波器（型號規格不分），毫伏表，滑線變阻器。
