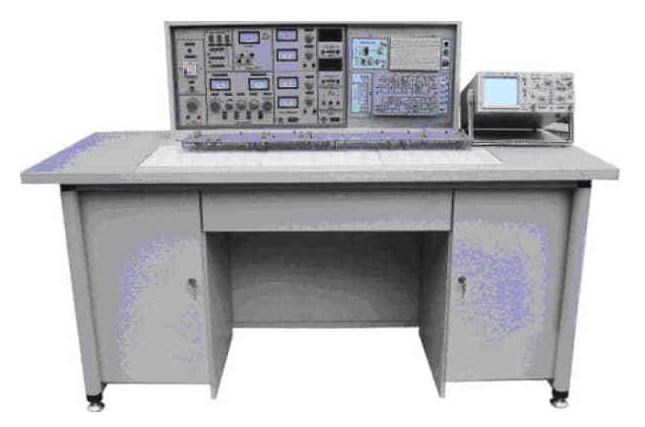

模電、數電、高頻電路實驗室機械設備
一、研發該產品的價值：
本產品適用于高頻電路實驗，結合了各高校授課及實驗老師的建議，增強了全面的開發能力及協調能力。此系統帶有相配套的開關電源、視頻信號、電路實驗區、電路開發區，主體采用獨特的兩控制面板加工工藝，正臉貼模，印著電路原理圖及標記，背面為包裝印刷輸電線并電焊焊接相對應電子器件，基本上實驗電路制成模塊盒式，互不相關，提升抗干擾能力，盒體全透明形象化。為適宜基礎教學的需求，帶來了數據電路、模擬電子技術實驗配電線路。這一全新的實驗機器設備完成了公共基礎課（仿真模擬、數據電路）、專業科目(高頻電路)實驗與開發二合一，保證一機多用，大大的節約實驗室，節約管理者，節約資產。此設備是大學一步到位，規模、上檔次的理想選擇。
二、功能與構造:
（一）實驗臺一部分:
1、開關電源
1.1開關電源鍵入:工作標準電壓220V±5%(50Hz)，鍵入時電源指示燈亮。
1.2開關電源輸出：有熔斷絲和漏電保護器開關二級保護作用。
A組:低電壓交流電流3-24V分七檔可調式，輸出電流量1.5A。
B組: 二組互相獨立的0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電流量2A，具備預置式過流保護保護功能。
C組:低電壓可調電源，工作電壓 5V， 14V，電流量0.5A。
D組:單相電電壓輸出，供客戶備用儀器設備應用。
2·信號發生器
2.1波型:輸出正弦波形、三角波、波形。
2.2工作頻段:5Hz-550KHz，有頻率表標示。
3·一次脈源：每撥一次鈕子開關可輸出一對正負極單脈沖。
4·七段譯碼器及相匹配譯碼器表明數碼顯示管。
5·高頻電路實驗系統軟件：由5路過電流保護，自行恢復工作電源，實驗配電線路開發區，5塊全透明實驗盒構成實驗區組成。
6·外測交直流電源二用電流計:精密度0.5級，三位半數顯式表明，檢測范圍:0-999mA。
7·外測交直流電源二用電流表:精密度0.5級，三位半數顯式表明，檢測范圍:0-99V。
（二）學生們實驗桌:
一桌為二座，桌面上中間設定九孔通用性電路插座，元件盒則在上接燈線成實驗電路進行實驗。元件盒盒體全透明、形象化，內窗元件一目了然，蓋子印著歷久彌新元件標記，蓋子與盒體融合選用壓三合一構造，檢修拆卸便捷。餐桌上下各有一個柜，柜內儲放電子器件、存儲板，餐桌正中間為抽屜柜擺放專用工具、數字萬用表、輸電線等。桌面尺寸:160×68cm。
三、器械配置（以24座為例子，詳細出貨清單）
12臺實驗臺、12張學生們實驗實際操作桌、l臺主控芯片演試臺、13只MF47數字萬用表、13只數顯萬用表、39只指南針1.5級直流電流表，25套電鉻鐵及烙鐵架,13套實驗所需要的電阻器、電阻器、電源變壓器、變電器、二極管、三極管、場效管、集成化、晶閘管、邏輯電平開關、邏輯電平標示等元件盒。13套剝線鉗、螺絲起子、斜口鉗等設備。
四、客戶備用器械:
雙蹤示波器（20MHZ之上），高頻率毫伏表（20MHZ之上），滑線變阻器，掃頻儀（50MHZ之上），高頻率信號發生器（15MHZ之上），頻率計（100MHZ之上）。
