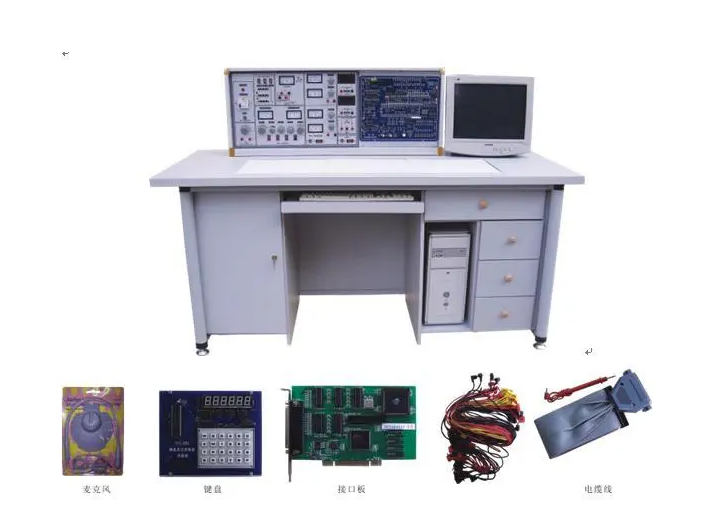

TWK-528D 型模電、數電、微機插口及微機運用綜合性實驗室機械設備
一、研發該產品的價值：
本產品適用于86系列產品微機基本原理課程內容，結合了各高校授課及實驗老師的建議，增強了全面的開發能力及協調能力。為提升學生獨立思維和操作能力，對計算機系統要求高的技術專業，帶來了開擺的實驗服務平臺并新增強了微機操縱實驗，使這門學科的實驗更加深刻詳細。為適宜基礎教學的需求，帶來了數據電路、模擬電子技術實驗配電線路。這一全新的系統進行了公共基礎課（仿真模擬、數據電路）、專業科目(微機基本原理)、課程設計報告和畢業設計論文(微機運用)的三合一，真正做到一機多用，大大的節約實驗室，節約管理者，節約資產。相互配合本機器設備，大家特來老師帶來了微機基本原理課、微機運用課的老師實驗手冊，書上對這一部分實驗都標有實驗目地、實驗電路及其匯編程序和C語言的參考流程圖規范(給予程序流程硬盤)，供老師參照，緩解了老師備課和指導實驗工作量。此設備是大學一步到位，規模、上檔次的理想選擇。
二、功能與構造:
（一）實驗臺一部分:
1、開關電源
1.1開關電源鍵入:工作標準電壓220V±5%(50Hz)，鍵入時電源指示燈亮。
1.2電源電壓：有熔斷絲和漏電保護器開關二級保護作用。
A組:低電壓交流電流3-24V分七檔可調式，輸出電壓1.5A，電流計標示。
B組:二組互相獨立的0-30V可調電源，內藏式電磁閥全自動換擋，單圈電阻器持續變壓，輸出電壓2A，具備預置式過流保護保護功能。
C組:低電壓可調電源，工作電壓 5V，電流量0.5A，有表標示。
D組:單相電電壓導出，供客戶備用儀器設備應用。
2·信號發生器
2.1波型:導出正弦波形、三角波、波形。
2.2工作頻段:5Hz-550KHz，有頻率表標示。
3·七段譯碼器及相匹配譯碼器表明數碼顯示管。
4·微機插口一部分:一塊PC系統總線內存卡、8279電腦鍵盤、六位數碼科技顯示板和連接電纜。還設置了I/0詳細地址譯碼器電路8255、8253、ADC0809、DAC0832等。
5·微機運用一部分:配有聲傳感器、電磁閥及音響喇叭、直流無刷電機、步進電機驅動操縱電路。
6·協助電路:40腳、20腳、16腳、14腳集成電源插座，邏輯電平開關、LED表明、數字時鐘（1MHz、2MHz）、方波信號邏輯筆等。
7·外測交直流電源二用電流計:精密度0.5級，三位半數顯式表明，檢測范圍:0-1000mA。
8·外測交直流電源二用電流表:精密度0.5級，三位半數顯式表明，檢測范圍:0-99.9V。
（二）學生們實驗桌:
一桌為二座，桌面上中間設置通用電路插座，元件盒則在上接燈線成實驗電路進行實驗。餐桌上下各有一個柜，柜內儲放電子器件、存儲板及計算機，正中間頂層擺放電腦鍵盤、
下一層抽屜柜儲放專用工具、數字萬用表、輸電線等。桌面尺寸:160×70cm。
三、器械配置（以24座為倒，詳細出貨清單）
12臺實驗臺、12張學生們實驗實際操作桌、l臺主控芯片演試臺、13只MF47數字萬用表、13只數顯萬用表、39只指南針1.5級直流電流表，25套電鉻鐵及烙鐵架,13套實驗所需要的電阻器、電阻器、電源變壓器、變電器、二極管、三極管、場效管、集成晶閘管、邏輯電平開關、邏輯電平標示等元件盒。13套聲傳感器、直流無刷電機、伺服電機等。13套剝線鉗、螺絲起子、斜口鉗等設備。
四、客戶備用器械:雙蹤示波器(型號規格不分)，毫伏表，滑線變阻器。
五、實驗具體內容：
（一）微機插口實驗(微機基本原理課)
1．Ｉ/0詳細地址譯碼器實驗
2．簡易并行接口實驗
3．可編并行口實驗(一)(二)
4．串行通訊實驗（8251、8250）
5．A/D、D/A變換實驗
6．可編計時器電子計數器實驗
7．七段譯碼器表明實驗
8．終斷實驗和DMA通信實驗
（二）挑戰性實驗及控制實驗(微機運用課)
1．競賽搶答器實驗
2．數據收錄機實驗
3．電子鋼琴實驗(加選件)
4．交通信號燈操縱實驗
5．繼電器控制實驗
6．步進電機控制實驗
7．直流電小電機控制系統實驗
8．集成電路檢測實驗
9．電腦鍵盤、表明操縱實驗
（三）數據電路：
l．TTL集成邏輯性大門的主要參數檢測
2．CM0S邏輯性大門的主要參數檢測
3．TTL集成電級開路門與三態導出大門的運用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉化成D觸發器
12．D型觸發器轉化成JK觸發器
13．電子計數器實驗
14．MSI移位寄存器及其應用
15．數據選擇器以及轉換方法
16．MSI數據選擇器及數字邏輯
17．求微分型單穩態電路
18．環狀多諧振蕩器
19．運用門電路組成伺服電機調節器、選擇符
20．組成電路設計之一一一編碼轉換
21．組成電路設計之二一一表明電路
22．同歩時鐘頻率電路設計
23．電子計算機時鐘頻率電路設計
24．集成計時器檢測與應用
25．CM0S集成A/D、D/A變換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．多線程十進制加減法電子計數器
29．多線程十進制加法計數器
30．綜合素養學習培訓實驗一一電子秒表
（四）模擬電子技術：
1．二極管的正、反向特點
2．晶體三極管的鍵入、頻率特性
3．晶體三極管共射極多管放大儀
4．二級阻容耦合變大電路
5．負反饋對放大儀性能的影響
6．場效管放大儀
7．差動保護變大電路
8．運放電路指標值檢測
9．集成運放電路的最基本運用(多種多樣仿真模擬計算電路)
10．集成運放電路離散系統運用(多種多樣波形發生器)
11．變電器藕合推挽電路功率放大電路
12．0TL功率放大電路
13．集成功率放大電路
14．單相電橋式整流電路
15．串連型晶體三極管可調電源(設計方案性實驗)
16．集成可調電源
17．單結晶體管特點
18．單結晶體管開啟電路
19．可控硅簡單測試
20．可控硅可控性整流器電路
運用以上20項實驗電子器件還可以進行下邊實驗新項目
l．工作電壓負反饋參考點電路
2．分壓式電流量負反饋參考點電路
3．用二極管平穩工作部位
4．共基極變大電路
5．共集電極變大電路
6．共源極基本上變大電路
7．場效管共漏級電路
8．場效管共柵壓電路
9．多管阻容變大電路
10．變電器藕合變大電路
11．甲類功率放大電路電路
12．串連電流量負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極變大電路
17．自舉電路射極導出電路
18．NPN一PNP直接耦合變大電路
19．用負反饋清除諧振電路
20．晶體三極管開關功效
21．變電器意見反饋式震蕩電路
22．電容器三點式震蕩電路
23．電感器三點式震蕩電路
24．差動保護變大電路的最基本方式
25．扇尾式差動保護變大電路
26．雙電源開關扇尾式差動保護變大電路
27．運放電路作為溝通交流占比變大
28．反向鍵入保障措施
29．同相位鍵入保障措施
30．開關電源正負極錯接的維護
31．RC高通芯片電路
32．運用三極管來保護器件
33．差動保護鍵入計算電路
34．迅速積分兌換電路
35．仿真模擬一階微分方程電路
36．仿真模擬二階微分方程電路
37．基本上對數運算電路
38．好用求微分電路
39．抵制數變大基本上電路
40．簡單過零較為電路
41．運用二級管做為限制檢驗力度挑選電路
42．低限力度挑選電路
43．RC無源網絡的低通濾波器電路
44．同相位鍵入一階低通濾波器電路
45．反向鍵入一階低通濾波器電路
46．簡單二階RC過濾電路
47．典型性二階RC數字功放低通濾波器電路
48．典型性二階高通芯片有源濾波器電路
49．基本上帶通濾波電路
50．典型性帶通濾波電路
51．距形波震蕩電路
52．總寬可調式的方形波發生器
53．幅頻可調式的鋸齒狀波發生器
54．單相電半波整流電路
55．單相電全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC過濾電路
59．基本上LC過濾電路
60．二倍壓整流器電路
61．三倍壓整流器電路
62．基本上穩壓管電路
63．基本上調整管穩壓管電路
64．具備變大環節穩壓管電路
65．單相電半波可控硅整流
66．電子器件變壓電路
67．電子器件催眠器一一挑戰性實驗一
68．電子門鈴電路一一挑戰性實驗二
69．電子器件報案電路一一挑戰性實驗三
