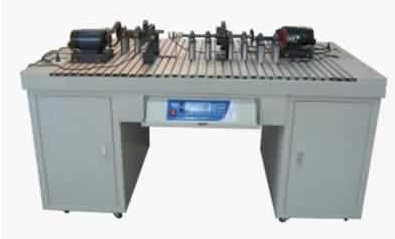

機械系統搭接實驗臺
一、機械系統搭接實驗臺介紹：
機械系統搭接實驗臺根據具體動手操作，將單一的機械零件開展搭接組成并實現機械設備傳動中各種傳動實際效果，使學生將學習到的基礎理論結合實際獲得應用。把握具體組裝里的零件加工精密度對安裝產生的影響，及機械加工工藝對傳動設備傳動功效的危害。3、展現傳動構件不一樣組成對傳動產生的影響。把握工作上各種各樣工卡測量?jī)x器的應用。根據對機械設備傳動策略的安裝，深入了解安裝誤差對機械設備傳動工作過程所形成的各種各樣毀壞和振動噪聲等。
二、機械系統搭接實驗臺性能特點：
1、機械系統搭接實驗臺服務平臺選用規范T型工業生產鋁型材拼湊成的，活動橡膠支座之間的距離可隨意調整，搭接靈活機動，可組裝由帶傳動、鏈傳動、定軸輪系、資金周轉輪系、平面圖曲軸等機構組裝的各種各樣不同種類的繁雜機械系統，典型性組裝計劃方案高達20種以上。
2、根據親自動手組裝，把握測量?jī)x器在實踐工作中的重要性，增強對工作狀況測量?jī)x器的認知
3、傳動計劃方案搭接試驗可采取黑箱子出題方法，眾多主要參數如傳動比、齒輪模數和節距結合實際情況明確，在很大程度上充分發揮學生們的自覺性和創新意識。
4、全部傳動齒輪選用主桿支撐，固定螺釘固定不動，調整省時省力，因而，搭接速度更快。
5、全部桿預制構件長短及滾輪偏心率都可開展無級調節，剖析該主要參數更改，對機構運動特性產生的影響。
6、監測系統集數據收集與電動機調整操縱于一體。監測系統采用先進的單片機系統，以串口通信，測試報告精確度高、速度更快、平穩。
7、實驗臺配套設施功能強大專用軟件，包含實驗臺詳細介紹、機構虛擬設計、機構的虛似健身運動、機構運動檢測、機構運動仿真、試驗過程分析等相關信息，具備綜合型、開放性的特點。
8、直流無刷電機速度可以進行無級調節，以適應試驗機構的差異健身運動規定
9、該實驗臺是一種全開式實驗臺，四周都可以組裝、調節，可以同時供多名學生試驗，也可以設計制作元器件，拼裝科技創新作品。
三、機械系統搭接實驗臺性能參數：
電動機（2臺）：90ZYT54PX6工作電壓：220V150W；轉速比：0－250rpm110ZYT52工作電壓：220V185W；轉速比：0500rpm
直線位移傳感器（1個）：測量范圍200mm
光柵尺位移傳感器（2個）：脈沖信號1000p
測量?jī)x器：
數顯游標卡尺：050mm
內徑千分尺：0－25mm
內徑百分表：00mm
全能直角尺：0－320度
千分尺：0.02.0（17種）
高度規：0－300mm
數據時速表：2.5～99,999轉/分(RPM)光學轉速比方法0.5～19,999RPM(轉/分)觸碰轉速比方法0.05～1,999.9m/min(米/分)觸碰螺旋電纜方法
實驗臺尺寸：1800x850x750
四、機械系統搭接實驗臺實驗步驟:
1、機械零件測試技術
2、機械系統安裝訓練
3、機械設備傳動方案策劃
4、機械系統功能測試和分析
5、典型性安裝計劃方案：
(1)V型帶傳動；
(2)鏈傳動；
(3)十字軸傳動；
(4)傳動齒輪傳動；
(5)多軸聯動傳動齒輪傳動；
(6)多軸聯動傳動齒輪傳動；
(7)大行星輪系；
(8)復合型輪系；
(9)復合型輪系；
(10)復合型輪系；
(11)曲柄搖桿機構；
(12)曲柄滑塊機構；
(13)傳動齒輪—曲柄滑塊機構；
(14)傳動齒輪—曲柄搖桿機構；
(15)槽輪機構機構；
(16)傳動帶－傳動齒輪傳動組成；
(17)繁雜機械系統；
(18)繁雜機械系統1；
(19)繁雜機械系統11；
(20)繁雜機械系統。
