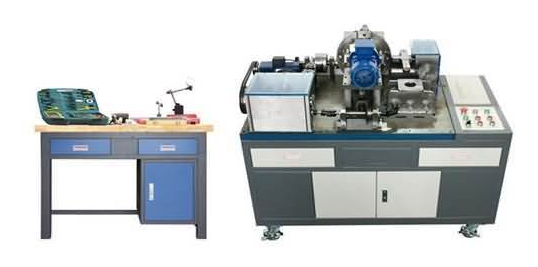

機械設備裝配專業技能綜合性實訓基地
一、簡述：
機械設備裝配專業技能綜合性實訓基地 根據機械專業、機械類職業技術學校有關專業教學標準，緊密聯系市場和企業人才需求需求設計，該網站專業技能連接國家職業標準，迎合企業實際崗位能力要求，如《機械設備安裝工國家職業標準》、《機修鉗工》、《組合機床操作工國家職業標準》；平臺可以工業生產現場典型性每日任務為實踐項目，并實現項目式教學，有利于同學們在“教學做合一、學中做”，具備可執行性和應用性。根據進行工業設備建筑識圖與裝配工藝技術撰寫，零部件裝配及調節，專用機床、典型性數控車床及機床零部件的裝配與調整，裝配產品質量檢驗和機器的調節、運作與試生產加工等技能，提升學生綜合性專業能力，對中職學校加工制造類技術專業機械設備裝配實訓室建設具有示范和帶動作用。
二、機械設備裝配專業技能綜合性實訓基地技術規格：
鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
服務平臺容積：＜0.5kVA
辦公環境：環境溫度-10℃～ 40℃ 空氣濕度≤85%（25℃） 海拔高度＜4000m
小型三相異步電機：電流380V，輸出功率60W
交流減速電機2臺：1臺最大功率 90W，傳動比 1:25；1臺最大功率 40W，傳動比 1:3
尺寸：1500mm×700mm×1175mm（實訓臺）、900mm×700mm×750mm（工作臺）
安全防護：具備電流量型漏電保護器，安全性符合國家標準
三、機械設備裝配專業技能綜合性實訓基地構成與功能
本設備可以實現純腳踏式自動生產作用，有調速動力箱給機器設備給予雙路傳動系統驅動力，一路驅動力根據電磁離合器的開合操縱高精密分度頭的四分度，在高精密分度頭工作臺子上組裝四個齒條夾緊工裝夾具，在分度頭測量范圍環節中產品工件自動送料，由齒條夾緊方法的工裝夾具使產品工件夾緊，生產加工過的產品工件根據凸輪旋柄換擋桿使齒條夾緊工裝夾具松開把產品工件落入村田電容里；一路根據連軸器聯接齒輪軸軸，齒輪軸調節器又可分為雙路傳動系統，一路由齒輪軸、圓柱體凸輪推動自動鉆床完成走刀、進刀作用；圓柱體凸輪軸上設置有可調式的盤狀凸輪、定位開關設備，可控制電磁離合器的工作環境，使分度頭與自動鉆床、自動打標機相互配合姿勢；另一路由雙萬向節聯軸器、齒條機械結構操縱自動打標機的圓錐滾子離合，自動打標機由三相異步電機推動傳動軸完成防偽標志敲擊的功效。
四、機械設備裝配專業技能綜合性實訓基地構成
主要是由實訓臺、調速動力箱、高精密分度頭、產品工件夾緊設備、自動鉆床進給機構、自動打標機、連軸器、電磁離合器、齒條機械結構、裝配及測試工具等組成。 調速動力箱控制模塊：動力裝置增加動力，完成速率調速后，使驅動力有雙路導出作用。一般是由四根軸所組成的箱體結構，一根輸入軸，一根轉動軸和二根輸入軸，二根輸入軸成90°對角，可完成一軸鍵入二軸調速導出作用。可完成調速動力箱的裝配工藝及精度檢驗實踐。 高精密分度頭控制模塊：主要是由齒輪齒條、殼體、圓錐軸承、卸壓式設備、設備工作臺等構成，選用工業級全能分度頭的構造，根據電磁離合器相互配合可完成對操作臺開展四分度?？赏瓿筛呔芊侄阮^的裝配工藝及精度檢驗實踐。 產品工件夾緊設備控制模塊：由四個齒條夾緊工裝夾具構成，四個夾緊裝置成90°遍布安裝于高精密分度頭的臺面上，可以實現工件夾緊精準定位。可完成產品工件夾緊裝置裝配工藝及精度檢驗實踐。 自動鉆床進給機構控制模塊：可推動自動鉆床完成走刀、進刀等服務。主要是由自動鉆床動力電機、圓柱體凸輪組織、V型槽滾動板、調整滾珠絲桿組織、帶座軸承、直線滑軌副、齒輪軸組織等構成。可完成圓柱體凸輪組織、V型槽限位機構、直線滑軌副等裝配工藝及精度檢驗實踐。 自動打標機控制模塊：主要是由傳動軸、活塞銷、圓錐滾子離合、導向裝置、嚴厲打擊頭、夾傷、殼體、動力電機、滾動軸承等構成，可以對產品工件進行自動激光打標，打標題文字可以隨意拆換?？赏瓿勺詣哟驑藱C的裝配工藝及精度檢驗實踐。 連軸器控制模塊：主要是由彈性連接連軸器、硬連接連軸器、十字萬向節聯軸器等構成。可完成連軸器的裝配工藝及精度檢驗實踐。 凸輪操縱式電磁離合器控制模塊：主要是由電磁離合器總程，電磁離合器連接法蘭盤、盤型凸輪、定位開關、轉動軸、帶座軸承、滾動軸承、斜齒輪傳動等構成?？赏瓿赏馆啿倏v式電磁離合器的裝配加工工藝、精度調節、檢驗及其盤型凸輪與電磁離合器動作相互配合等實踐。 齒條機械結構控制模塊：由齒輪、曲軸、傳動齒輪、蝸桿、帶座軸承、滾動軸承、軸等構成，通過調整齒條機械結構相互配合來調節自動打標機圓錐滾子離合的開合?？赏瓿升X條機械結構的裝配工藝及精度檢驗實踐。 裝配及測試工具：配備常見的裝配工具測試工具，根據工量具的應用，把握工量具操作規程。
五、機械設備裝配專業技能綜合性實訓基地標準配置
實訓臺實訓臺尺寸：1500mm×700mm×1175mm；鋼制構造，餐桌下邊帶儲存柜，木柜上邊和右邊帶2個抽屜柜；底端設置有4只橡膠輪，便捷移動和合理布局。 鑄鐵平臺：1100mm×700mm×40mm。1臺 電氣控制系統控制模塊電氣控制系統控制模塊尺寸：400mm×700mm。包含三相漏電保護開關、三相指示燈、開關電源總開關、系統軟件開關電源開關按鈕、相序保護、變向開關、動力裝置控制模塊等。1臺 調速動力箱關鍵配置有：殼體、轉動軸、斜齒圓柱齒輪、圓錐齒輪、滾動軸承、鍵、軸承端蓋、橡膠支座等。1套 連軸器關鍵配置有：彈性連接連軸器、硬連接連軸器、十字軸、鍵、軸、滾動軸承、橡膠支座、軸承端蓋等。1套 凸輪操縱式電磁離合器關鍵配置有：盤型凸輪、盤型凸輪驅動機構、定位開關、電磁離合器總程、轉動軸、錐齒輪、鍵、軸、滾動軸承、橡膠支座、軸承端蓋等。1套 高精密分度頭關鍵配備由：殼體、齒輪、齒條、帶座軸承、滾動軸承、蝸桿軸、操作臺、卸壓式設備、間距套、鍵、彈簧片、軸承端蓋等。1套 產品工件夾緊設備關鍵配置有：齒條、工裝夾具基座、銷釘、卡簧、扭簧、凸輪搖桿、凸輪搖桿換擋桿等。1套 自動鉆床進給機構關鍵配置有：圓柱體凸輪組織、帶座軸承、直線滑軌副、齒輪軸組織、V型槽滾動板、滾珠絲桿驅動機構、支撐架、軸、軸承端蓋、鍵等。1套 自動打標機關鍵配置有：傳動軸、活塞銷、圓錐滾子離合、導向裝置、嚴厲打擊頭、夾傷、殼體、滾動軸承、橡膠支座、軸承端蓋等。1套 齒條機械結構關鍵配置有：傳動齒輪、蝸桿、齒輪、曲軸、帶座軸承、滾動軸承、曲軸驅動機構等。1套 零配件使用手冊、預留螺釘、防銹劑、零件盒及清理油杯等。1套
專用工具、測量儀器配備
臺鉗1501臺 劃線平板300×3001塊 手搶鉆GBM350RE 601 13A 7431個 紫銅棒一頭Φ18一頭Φ14×250mm和φ30各1根2根 外卡簧鉗直嘴7寸、彎嘴7寸各1把 絞杠M3～M12(1/16〞～1/2〞)1把 扳子梅花扳手14-17，開口紅梅花組成扳子7、17，內六角扳手，活動扳子150mm、250mm，圓柱銷扳子M14、M16、M27各1把 拉母1501個 錘頭鐵榔頭（1.5磅），橡皮擦錘頭各1把 滾動軸承拆卸套筒規格6套裝1套 游標卡尺千分尺：0～300mm，深層千分尺：0～200mm1把 內徑百分表金融杠桿式內徑百分表：檢測范圍：0～0.8mm，示值：0.01mm；內徑百分表：檢測范圍0～10mm1套 磁性表座大、小各1個2個 通芯一字螺絲刀10〞1把 游標卡尺檢測范圍：0～25mm1把 千分尺檢測范圍：0.02～1.00mm1把 直角尺 1把 直角尺500mm1把
