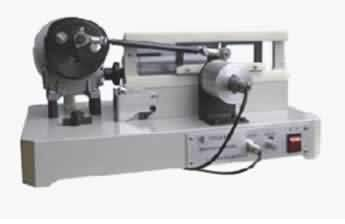

曲柄滑塊導桿凸輪組合及機構實驗臺, 機械試驗設備

曲柄滑塊導桿凸輪組成及機構試驗臺

一、曲柄滑塊導桿凸輪組成及機構試驗臺性能特點：

1、曲曲柄滑塊導桿凸輪組成及機構試驗臺鮮明特點是一機多用，實驗儀器選用模塊結構，一臺機器設備可以實現五種機構的高效組裝及檢測（曲柄滑塊機構、曲柄導桿滾輪機構、曲柄遙桿機構、曲柄導桿遙桿機構、凸輪機構）

2、桿構件長短可以進行無級調節、剖析該主要參數更改對機構健身運動特性產生的影響；

3、配置專用電子計算機測控技術手機軟件，功能齊全，可動態制作機構健身運動特性曲線圖，進行運動模擬，試驗信息存儲打印出，實驗數據形成等。

二、曲柄滑塊導桿凸輪組成及機構試驗臺性能參數：

位移傳感器：電壓:0～5V;脈沖信號：1000P1支

光學盤：180p

直流無刷電機：125W轉速比：0－1500rpm

蝸輪減速箱傳動比：1/10

主軸軸承啟動轉矩：0～150rpm

尺寸：500×380×300mm

三、曲柄滑塊導桿凸輪組成及機構試驗臺實驗步驟：

1、滾輪線位移、角速度、線瞬時速度各種運動特性。

2、遙桿角速度、角速度、角加速度各種運動特性。

3、曲柄的轉數及旋轉不均率。

4、較為曲柄導桿滾輪機構與曲柄滑塊機構性能區別。

5、較為曲柄導桿遙桿機構與曲柄搖桿機構性能區別。

6、曲柄長短、曲軸長短都可以調節，剖析該主要參數更改，對機構健身運動特性產生的影響。

7、等加快凸輪與軸力凸輪直動從動桿變化規律得比較。

8、厚底從動桿與滾子軸承從動桿變化規律的差別。

9、各機構的動畫效果圖以及理論曲線。

10、評測曲線圖與理論曲線得比較。
