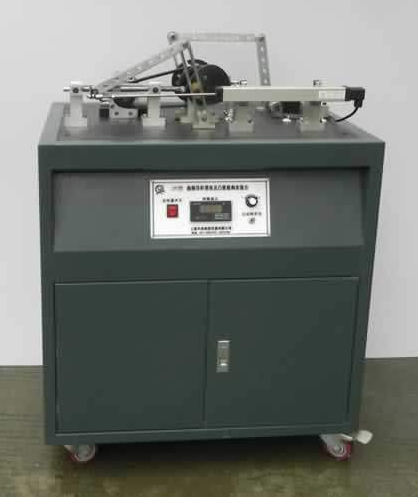

曲柄導桿滑塊及凸輪機構實驗臺

一、介紹

曲柄導桿滑塊及凸輪機構實驗臺僅需拆卸少量零部件，就可以各自組成四種最典型的傳動裝置，分別是曲柄滑塊組織、曲柄導桿滑塊組織、厚底直動從動桿凸輪機構和滾子軸承直動從動桿凸輪機構。而每一種組織某一些主要參數，如曲柄長短、曲軸長短、滾子軸承軸力等都可以在一定范圍內作一些調節，根據學生們拆卸及調節能夠加重試驗者對機械系統自身特征的掌握，對于某些主要參數修改對整個平衡狀態產生的影響還會得到更好的了解。

二、曲柄導桿滑塊及凸輪機構實驗臺性能參數：

1．曲柄長短可調式范疇：25-45mm

2．滑塊參考點可調式范疇：±5

3．凸中心線升程：30mm

4．凸輪滾子從動件參考點調節范圍：±5

5．光學脈沖編碼器一個，電壓：5V脈沖信號：1000P

6．電機功率：P=70W

7．電機功率：0-180r/min

三、曲柄導桿滑塊及凸輪機構實驗臺研究目的：

1．根據試驗，掌握偏移、速率、加速度的測定法；轉速比及旋轉不均勻率的測定法；

2．根據試驗，進一步了解“JYT型組成組織實驗臺”及光學脈沖編碼器、同歩脈沖計數器（或稱轉角傳感器）的原理，熟練掌握他們使用方法；

3．通過比較基礎理論運動曲線與評測運動曲線的差別，并分析主要原因，提高對相對速度尤其是加速度的理性認識；

4．較為曲柄滑塊機構和曲柄導桿組織性能差別；

5．檢驗凸輪軸直動從動桿的變化規律；

6．較為不一樣凸中心線或觸碰副，對凸輪軸直動從動桿變化規律產生的影響。

四、數據收集具體內容

1、收集凸輪機構滑塊變化規律曲線圖

2、收集視角曲線圖規律性

3、收集滑塊反復運動規律性曲線圖

4、轉速調整

5、能夠收集的曲線圖打印出等

（注：計算機由買方自制，或者以市價供貨）
