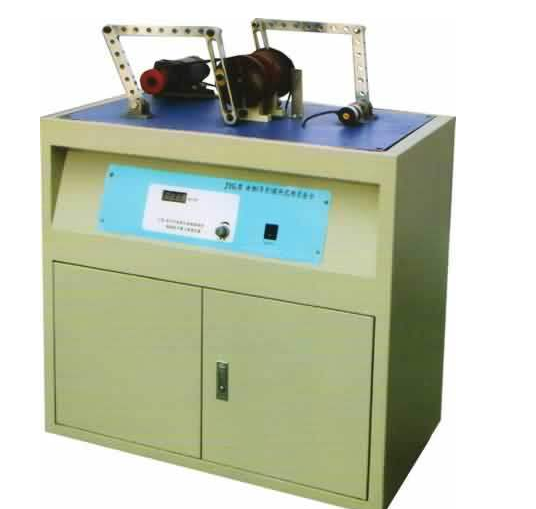

曲柄（導桿）搖桿機構實驗臺
曲柄（導桿）搖桿機構實驗臺是為了《機械原理》課程內容量身定做的，主要是針對基本上平面圖機構的設計與動力學、振動分析，其基本內容實體機構簡單組裝、設計和健身運動檢測及計算機控制設計與健身運動仿真模擬層面。本實驗臺選用現階段時興加工工藝經深度加工加工而成，外形美觀，質量穩定，是一種新型的機電工程綜合性實驗臺。
一、曲柄（導桿）搖桿機構實驗臺主要特征：
1．可以進行四桿機構及六桿機構簡單地組裝，并且對曲柄及搖桿開展運動檢測與模擬仿真，塑造學生的具體操作能力；
2．借助計算機對平面圖機構參數優化設計方案、檢測、模擬仿真、剖析，讓學生了解計算機輔助設計與現代電子技術、測試分析合理的融合，塑造學生的創新精神；
3．本實驗臺檢測一部分采用先進的單片機系統，該功能測試平穩、抗干擾能力強；選用見解感應器、光柵尺位移傳感器和加速傳感器做為信號檢測方式，具有很高的測量精度；激發學生幾個方面一體化的設計理念。
二、曲柄（導桿）搖桿機構實驗臺性能參數：
1．直流調速電機輸出功率：70W；啟動轉矩：0-200rpm；
2．曲柄長短可調式范疇：20-40mm；導桿行程安排：0-160mm；
3．搖桿行程安排：0-180mm；曲軸行程安排：0-240mm；
4．光柵尺位移傳感器：電壓/脈沖信號5V/1000P；
5．尺寸：780×420×1025；
6．實驗臺凈重：42kg。
三、曲柄（導桿）搖桿機構實驗臺實驗步驟：
1．四桿機構、曲柄搖桿機構、導桿搖桿機構的虛擬設計及實體機構組裝；
2．曲柄的運動參數精確測量，搖桿運動參數模擬仿真及評測曲線圖數據分析；
3．聲卡機架震動參數檢測及機構均衡試驗；
4．曲軸上面的軌跡精確測量及分析。
