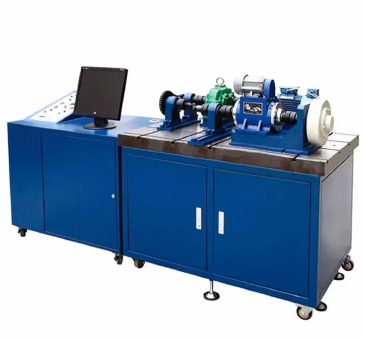

攜式機械系統傳動創新組合設計實驗臺，機械試驗設備

攜式機械結構傳動自主創新組合設計方案試驗臺

一、應用的效果：

機械設備傳動設備是機器或機組首要構成部分，起到傳送驅動力或調整健身運動的重要意義。依據應該選擇傳動種類，組合出科學合理的機械設備傳動計劃方案，是《機械設計》課堂教學中的重要環節。

應用目的是為了：

1、增強對各種類型機械設備傳動的理性認識和理論認識；

2、根據組裝各種各樣組合傳動計劃方案，可數據分析不一樣策略的傳動特性,本試驗臺是激發學生自主創新能力的服務平臺；

3、本測試儀器為攜帶式，可電動式、也可以手動式，可設置在開放試驗室，學生們也可以使用，使用業余時間開展組裝，提升學生動手操作能力與學習積極性。

二、性能參數

電機輸出功率：60W

操作臺組裝后規格：720X480X270mm

零件箱規格:580x360x160

總重：28Kg

三、功能介紹

1、測試儀器配備及主要性能參數；本測試儀器配備63種162個自做零部件、20種標件及8種關鍵件，也有4種5件組裝專用工具。箱里絕大多數零件選用硬鋁合金特制，尺寸精度高，應用輕巧方便，工作中門板為帶TV型槽鋁合金型材制做，拼裝便捷迅速。各種各樣零件的名字、數量和關鍵性能參數如表格所顯示。

2、拚裝計劃方案：運用本測試儀器使用的零部件可拼裝數十種機械設備傳動計劃方案主要包括：

（1）單極傳動：V帶傳動、鏈傳動、斜齒圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向節聯軸器傳動等。

（2）變速箱：參考CA6132精密車床變速箱設計方案。

手動式滾動套，使兩三聯傳動齒輪各自沿二根齒輪軸移動，根據三根傳動軸（二根齒輪軸及一根平鍵軸）上不同類型的齒輪咬合，可獲得9級傳動比。三根傳動軸可三角形布局，也可以展開布局。卸掉平鍵軸，安上中介公司軸榫及介輪，可獲得含介輪傳動齒輪傳動。

（3）多級別組合傳動：可以從以上單極傳動及變速箱中任意選擇二種或兩種之上，用連軸器或離合連接構成多級別組合傳動。

比如：

手輪—V帶—槽輪機構組合傳動

手輪—鏈—槽輪機構組合傳動

手輪—V帶—離合—鏈—槽輪機構組合傳動

手輪—齒輪軸—槽輪機構—V帶組合傳動

手輪—齒輪軸—槽輪機構—鏈輪鏈條組合傳動

手輪—齒輪軸—變速箱—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

手輪—各種各樣連軸器—鏈—槽輪機構組合傳動

手輪—變速箱（中介公司輪）—離合—V帶組合傳動

手輪手輪—V帶—齒輪齒條—鏈—槽輪機構組合傳動

手輪手輪—V帶—齒輪齒條—十字十字軸—槽輪機構組合傳動

手輪—V帶—齒輪齒條—鏈—連軸器—槽輪機構組合傳動

電機—V帶—槽輪機構組合傳動

電機—V帶—鏈—槽輪機構組合傳動

電機—V帶—單十字萬向節聯軸器傳動

電機—V帶—離合—鏈—槽輪機構組合傳動

電機—V帶—槽輪機構—V帶（或鏈輪鏈條）組合傳動

電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動

電機—V帶—齒輪軸—變速箱—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

電機—V帶—各種各樣連軸器—鏈—槽輪機構組合傳動

電機—V帶—變速箱（中介公司輪）—離合—V帶組合傳動

電機—V帶—齒輪齒條—鏈—槽輪機構組合傳動

手輪電機—V帶—齒輪齒條—十字十字軸—槽輪機構組合傳動

電機—V帶—齒輪齒條—鏈—連軸器—槽輪機構組合傳動

四、實驗步驟

1、組裝多種類型組合的機器傳動，觀查各種各樣單極傳動，分析其傳動基本原理及特點；

2、數據分析不一樣組合傳動的特征。
