SMT表面貼裝見習系統軟件
一、SMT表面貼裝見習系統特點
降低成本配備計劃方案，是公辦專科學校、科研單位焊接的不二法門
可完成表面貼裝元器件的單、雙面線路板焊接
SMT商品的具體動手能力培育和嫻熟
把握SMT焊接知識及全部簡單的生產流程
把握SMT表面貼裝技術性的基本原理制造工藝
把握SMT表面貼裝科技的應用方式和方法
給予教學掛圖和SMT的教育資源
普遍表面貼裝元器件（SMD）的結構與差別

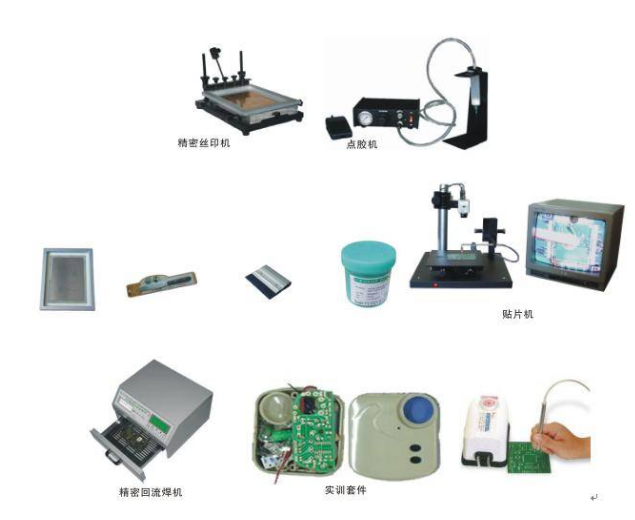

二、SMT表面貼裝見習系統軟件參照配套設施
手動式高精密絲印機
1、較大合理分派總面積：440×320mm
2、分派精密度：±0.2mm，架構
3、X軸較大可調式間距：20mm，
4、操作臺Y軸較大可調式間距：30mm
5、架構θ角較大可調式間距：±20°
6、架構與操作臺中間可調式間距：0～10mm
7、尺寸：450mm×600mm×240mm1
刮板不銹鋼板 合金鋁原材料 SUS#，100mm長短，刷片有刃性，期限應用長5
手動式高精密自動點膠機
可手動式輕按操縱，由計時器操縱每一次滴膠時長，按時、定量分析出強力膠，保證每一次滴膠一致;可滴膠液態或料，有紅膠、黃膠、環氧樹脂膠、錫漿、硅膠、助焊膏等;調整標準氣壓，選擇適當?shù)臅r(shí)間與針咀，有利于更改每一次滴膠量與滴膠時長，適合不同必須;小型腳踩控制器;多種多樣型號的塑料咀適合不同必須。
全自動按時：0.01s～30s
反復精確性：±0.5%
外觀規格：235x165x60(mm)
輸出電壓：220～240V 50Hz AC
內部結構工作電壓：24V DC
最少滴膠量：0.01ml
鍵入標準氣壓：2.5～7 bar (35～100psi)
消耗功率：<15W
配套設施打氣泵：JD-QB 1臺 1、輸出功率：1.1KW，2、標準氣壓：8kg/cm2，3、儲供氣量：12升，4、出供氣量：60L/min，5、開關電源：220V/50Hz1含打氣泵一臺
真空吸筆
有抗靜電作用
開關電源：220V，50Hz
外觀規格：180×90×70（mm）
整個設備凈重：＜1Kg；氣旋安全通道：2
內置閥片式打氣泵，兩人型應用
配備：二根吸筆，強力吸盤及塑料吸管2根2
手動式高精密貼片機
特性：
伴隨著電子封裝產業鏈的蓬勃發展，芯片存儲容量也越來越大，管腳愈來愈多，管腳間隔愈來愈小，客戶在貼片焊接環節中，原來手工貼裝方法已經無法符合要求。貼片臺是一款高精密IC貼裝機器設備，優良的視覺效果，精確的偏移設備，不用程序編寫，簡單操作流程就可以完成精確貼裝。
性能參數：
1、貼片速率： 300～600粒/鐘頭
2、裝有真空裝置，無需要包接氣動閥門；
3、設備工作臺：220X220mm
4、XY向調節范圍40mm，Z向挪動范疇80mm
5、旋轉方向可調正負極30度
6、內嵌減壓裝置，實際操作迅速靈便。1
300A無鉛回流焊機
鍵入開關電源：AC220V/50～60HZ
峰值功率：3.5kW；
紅外線輻射和暖風混和加熱方法
電腦操作系統：中英文雙語電腦操作系統
工作方式：自動回焊方式、可調式控溫維修模式
溫度曲線段：加熱段、加溫段、焊接段、隔熱保溫段、制冷段等五段
加熱段溫度設定范圍時長：70～150℃、
時長：0～5Min
加溫段溫度設定范圍時長：加熱溫度～250℃
時長：0～5Min
焊接段溫度設定范圍時長：加溫溫度～280℃
時長：0～30S
隔熱保溫段溫度設定范圍時長：
焊接溫度～（0～50℃）
合理焊接總面積：300×300mm
尺寸：420×380×250mm1臺
助焊膏含量為63/37，25Um，500g/瓶10
電冰箱總?cè)莘e:48L用電量：kWh/24h，0.5KW/24H,總重：20kg,色調：白色, 溫度可調式,制冷壓縮機控溫保溫室0-10度。1
(SMT)加工工藝掛畫
1、規格：1200×800mm，彩色噴繪；
2、塑框嵌邊，基本介紹SMT表面貼裝工藝設備及制作過程。1套
實訓課程網絡資源SMT在線視頻教學網絡資源以及相關學習材料，手機軟件CD1套
小型貼片實踐商品模塊小型貼片錄音機模塊，JD-FM，用以貼片實踐用,含教材內容制做資料和電路原理圖，及其電子版材料100套
小型貼片實踐配套設施網板用以FM專用型配套使用, FM錄音機模版JD-GW：370X470㎜規范中等尺寸模版，不銹鋼板材1套
焊錫膏專用型拌和刀不銹鋼板材 SUS#，100mm長短，刷片有刃性，期限應用長1把
