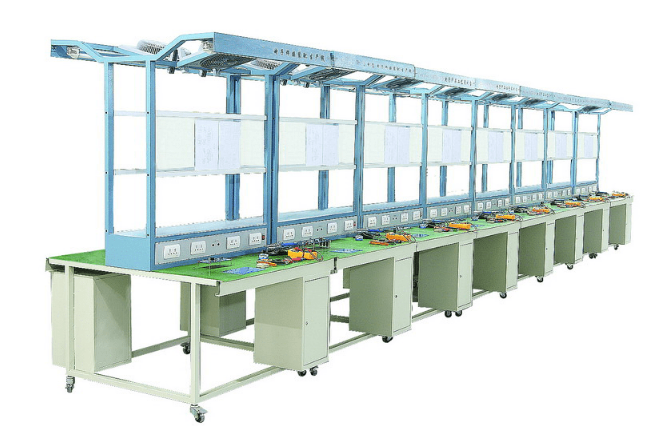

電子器件焊接機械加工工藝實訓臺（雙面四組型）
電子器件焊接機械加工工藝實訓臺是依據以功能為保守主義、以學生就業為出發點，緊密聯系生產制造具體和職業需求的能力要求，依照高職教育教學與實訓規定而研制的商品?？赏瓿纱笾行⌒碗娮赢a(chǎn)品安裝、調試和維修等實訓，讓學生把握電子設備安裝和調試的基本技能，與此同時可以滿足開展電子制作、電子設計大賽、課題設計、畢業設計論文等綜合型、設計方案性、突破性的實訓規定。適宜各高職院校電子類專業《電子工藝》學科的實訓課堂教學。
一、 設備特性
1. 選用生產制造流水線結構，讓學生的操作練習接近生產制造具體。提升學生們的操作能力、創新能力和專業知識應用能力。
2. 提供多種電子元件和電子設備安裝專用工具，不僅可以鍛煉學生們的安裝調試專業技能，也可以在目前商品的基礎上二次開發，以塑造學生的自主創新能力。
3. 配套設施實訓資料完整：給予每一種實訓模塊的電子器件明細、焊接元器件的零件圖和調試手冊，進行同學們對電路了解、設計方案、焊接、調試、維修等幾種技能實訓。
4. 可設置通用性電工技術實訓掛箱，拓展電工類、電子類的實訓新項目。
二、 技術規格
1. 鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2. 辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
3. 設備容積：＜200VA
4. 尺寸：1600mm×1300mm×2000mm（四人座）
三、 實訓的標準配置及功能
實訓設備由實訓臺、電源柜、實訓模塊、實訓專用工具、實訓掛箱等構成。選用雙面組份型結構，正反面網絡資源同樣。
（一） 實訓臺
實訓臺主要是由實訓桌、實訓控制面板、鋁合金框架、頂端架構等構成。
1. 正反面各裝有一個安全工具柜，可擺放實訓模塊、工具材料等；櫥柜臺面下鋪有翠綠色防靜電桌墊；此外還設置了四個帶剎車的橡膠輪，有利于移動和固定不動。
2. 正反面都各有一塊實訓控制面板，各自給予九路AC220V電源插頭插口和四路固定不動直流穩壓電源，可以為實訓掛箱、外配實驗儀器給予工作電源；在其中四路固定不動直流穩壓電源工作電壓分別是±12V、±5V，每路都設有短路故障過電流保護和自恢復能力。
3. 架構為雙層結構。第一層用以?huà)旆旁校ê附庸に嚵鞒逃茫┗驅嵱?xùn)掛箱（調試工藝流程用）。第二層配有二塊鋼質管理看板，主要用來夾放有關實訓材料。
4. 頂端架構上配有電扇和30W日日光燈（照明燈具）各2個。
（二） 電源柜
1.鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2.輸出電壓：20A
3.配有電源插頭、風機、照明燈具日日光燈等開關電源自動控制系統，可以為10個實訓臺給予工作電源；具備三相電源標示、漏電保護器作用，應用可以信賴。
（三） 實訓模塊（2套/臺）
1可調電源把握可調穩壓電源的工作原理，并學好電子器件電路的測試、維修方式和技巧
2全硅六管超外差式幅度調制錄音機熟悉集成化電路幅度調制錄音機的電路結構與工作原理
3OTL功率放大電路電路把握相輔相成對稱性式OTL功放機電路的工作原理，學好檢測低頻率功率放大電路頻率特點的辦法，并熟悉常見儀表設備使用方法
4多通道智力搶答掌握智力搶答的工作原理，并進一步熟悉電子器件電路的安裝、調試、維修方式
5光控雙控開關節燈泡掌握聲光控節燈泡電路結構與工作原理，熟悉光敏三極管、555時基電路、雙向可控硅在電路里的實際應用
6防盜鎖防盜報警系統進一步了解與非門電路的實踐應用，把握防盜鎖防盜報警系統電路的工作原理
7光控開關歌曲電子門鈴了解音樂場效應管和光敏三極管的實際應用，熟悉光控開關歌曲電子門鈴的電路結構與工作原理
8七彩循環系統裝飾設計燈控制器熟悉七彩循環系統墻燈控制器原理，根據組裝制做七彩循環系統裝飾設計燈控制器，讓學生進一步熟悉電子器件電路的制作工藝
9小臺燈變光電路掌握可控硅和單結晶體管的特點及應用，把握可控硅和單結晶體管所組成的小臺燈變光電路的工作原理
10編號電控鎖電路掌握CD4011、74LS20、74LS74芯片運用，把握編號電控鎖電路的工作原理
11LED數字鐘熟悉數字鐘的結構與各部件的工作原理，學好將模塊電路構成系統軟件電路的辦法，熟悉中經營規模集成化電路和顯示器件使用方法，掌握簡單數字全面的實訓調試方式
（四） 實訓專用工具（4套/臺）
配常見的數字式萬用表、元件盒、剝線鉗、斜口鉗、斜嘴鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪子、電鉻鐵、烙鐵架、錫絲、吸錫器、驗電筆、輔助工具，并且也可以為客戶代辦公司其他實訓器械。
（五） 實訓掛箱（2組/臺）
1. DY-01常見電子器件模塊（一）
給予常見的電阻器、電容器、電感器、數碼顯示管、二極管等電子器件。
2. DY-02 常見電子器件模塊（二）
給予電阻器、三極管、穩壓極管、電磁閥、復位開關、晶體三極管、可控硅、聲控開關、變電器（0V、6V、10V、14V抽頭各一路及中心抽頭17V雙路）等電子器件。
3. 直流穩壓電源模塊
每工序配有單通道程序控制可調電源（0-30V/2A，步幅0.01V）持續可調式，三位半數顯電流表標示工作電壓導出值）、過電流保護(OCP),過電壓保護(OVP)；USB接口,通信軟件；直流穩壓電源（具備輸出端口過流保護作用），嵌入式檢測儀器（供兩工序應用）DY-04 檢測儀表模塊
(1) 直流電數據工作電壓/電流計一只：三位半數顯，精密度0.5級；電壓表量程分200mV、2V、20V、200V四檔，輸入電阻為10MΩ；電流表量程分2mA、20mA、200mA、2000mA四檔，鋼琴鍵開關心換挑選，配有過壓保護作用。
(2) 交/直流電數字電壓表一只：三位半數顯，精密度0.5級，測量范圍分200mV、2V、20V三檔，鋼琴鍵開關心換挑選；溝通交流數字電壓表（真有效值）頻段范疇10Hz～1MHz。
4. 函數信號發生器（正弦波形、三角波、矩形波）
①工作頻段：5HZ-550KHZ分五個頻率段
②工作頻率標示：由HZ表立即讀取
③工作電壓導出范疇：正弦波形：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級損耗：0db、20db、40db具備持續細調矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持續可調式三角波：5HZ-550KHZ>
四、 電子器件焊接機械加工工藝實訓臺實訓新項目
1. 可調電源的焊接與調試
2. 全硅六管超外差式幅度調制錄音機焊接與調試
3. OTL功率放大電路電路的焊接與調試
4. 多通道智力搶答的焊接與調試
5. 光控雙控開關節燈泡的焊接與調試
6. 防盜鎖防盜報警系統的焊接與調試
7. 光控開關歌曲電子門鈴的焊接與調試
8. 七彩循環系統裝飾設計燈控制器的焊接與調試
9. 小臺燈變光電路的焊接與調試
10. 編號電控鎖電路的焊接與調試
11. LED數字鐘的焊接與調試
