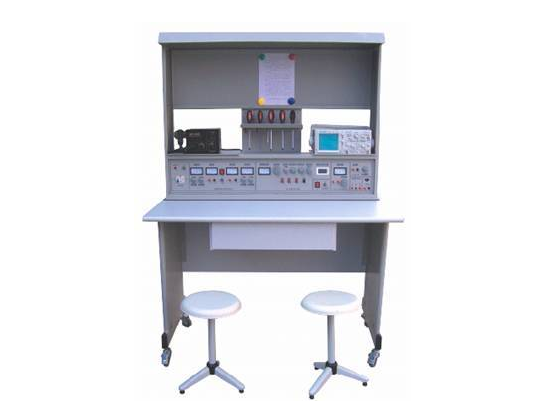

電子專業技能及生產工藝流程生產流水線自主創新實訓臺
一、簡述
電子專業技能及生產工藝流程生產流水線自主創新實訓臺是依據眾多加工廠的生產線步驟崗位和《職業技術學校電焊工電子技術類專業實驗儀器配備規范》以及各類學校高職教育教學與實訓的必然選擇而研發。為各類學校提供電子能力提升及生產流程練習、電子比賽課題研究制做提供理想化的渠道。
二、特性
1、實用性強：就可以根據實訓臺編寫構成多種產品自動生產線，配備器械后進行新產品的電子加工工藝實訓，也可以每臺單獨做為電子專業技能實訓服務平臺應用。
2、綜合型強：可以作為電子、電焊工、機械設備等課程手焊實訓、SMT電焊焊接實訓、電子安裝實訓、整個設備安裝檢修實訓服務平臺。
3、功能完善：提供可調穩壓電源、溝通交流低電壓電流量、信號發生器、聲控開關、多通道電源插座、交流穩壓器等，為電子商品的測量調節和開上新商品提供優越的條件。組裝日日光燈照明燈具、管理看板（用于夾材料）、儀器設備架、工具架。
三、技術規格
（一）鍵入開關電源：單相電三線 220V±10% 50Hz
（二）輸出開關電源：
1. 可調電源：二路0-30V穩壓直流電源輸出，內藏式電磁閥全自動換擋，單圈電阻器持續調整，較大輸出電流量2A，具備預置式過流保護保護功能，數顯電流強度；
2.低電壓交流電輸出：3V、6V、9V、12V、15V、18V、24V溝通交流輸出、電流量2A；
3.信號發生器：輸出正弦波形、三角波、波形、工作頻段5Hz-550KHz；
4.一次單脈沖輸出：每拔一次開關就可以輸出一組正負極單脈沖；
5.音頻功率放大電路：內嵌音響喇叭，音頻可調式，在校準中能作數據信號循跡應用。
（三）辦公環境：環境溫度-10℃～ 40℃
（四）設備容積：＜500VA
（五）尺寸：1200mm×750mm×2000mm
四、電子專業技能及生產工藝流程生產流水線自主創新實訓臺構成
實訓臺由實訓桌、控制箱、作用屏、工具箱等構成。
（一）實訓桌：鋼結構形式，桌面上為抗靜電、金屬復合材料做成。
（二）控制箱：提供交直流電源、視頻信號、多功能插座等。
（三）開關電源中控室臺：頂多能同時控制40臺實訓臺開關電源，具備走電、過壓保護作用，一個實訓室配置1臺；
（四）專用工具模塊：MF-47數字萬用表1只、剝線鉗1把、斜口鉗1把、斜嘴鉗1把、尺寸 字螺絲起子各1把、尺寸-字螺絲起子各1把、醫用鑷子1把、剪子1把、電烙鐵1把、吸錫器1把、錫絲、松脂多個。
