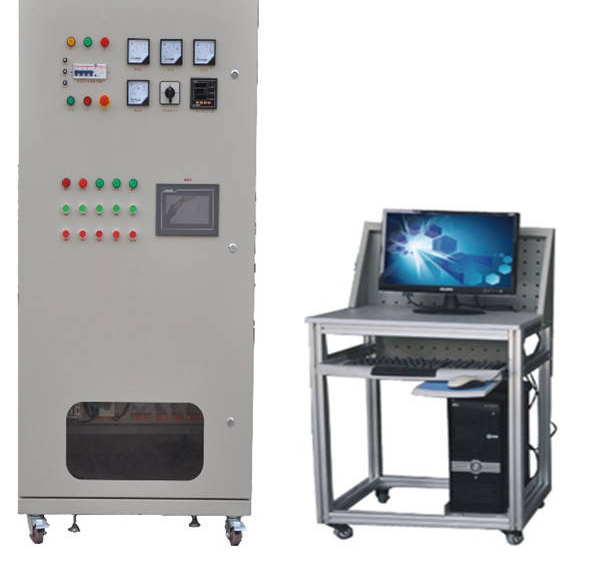

電氣設備控制技術性實訓考核設備
一、簡述
電氣設備控制技術性實訓考核設備"是按照教育部"復興21新世紀職業教育課程改革教材建設整體規劃"規定，融合生產制造具體和職業需求的能力要求，依照職業技術學校的教學與實訓規定研發和開發出來的商品。該實訓考核機器設備適宜中專職業學校、職業技術學校的電力設備安裝與維護、機電技術應用、電氣運行與控制、電氣技術應用和電子電氣應用與維修等技術專業與非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣設備控制》、《電機控制電路》、《機電傳動控制控制電路》等相關專業模塊專業能力教學和實訓。
高端維修電工、技工培訓涉及到技術專業具體內容廣，技術性跨越性大，目前維修電工課堂教學、學習培訓、考核機器設備全部采用各種不同的專業設備組成考核的方式，（如：電力電子技術考核機器設備、數控車床電氣設備考核機器設備、PLC設施等），投資成本大，專業技能培訓、考核點半，不方便應用、考核提前準備時間久、占有考核資源豐富、且不益于占地總面積有限的資源自然環境應用。
電氣設備控制技術性實訓考核設備以標準化的配電箱為主導柜，合理安排箱體空間，合理地布局家用電器及各類實驗儀器，本實用新型主要是為了擺脫以上技術特征中存在的不足，提供一種占地面積小、空間布局合理、結構緊湊、功能完善，提升考核質量的新技術應用計劃方案。
這種維修電工課堂教學立式實訓考核設備，包含有柜子、視窗、儀表盤操作盤、電氣控制系統、電機發電機組構成，所講的電氣控制系統由多個一部分前后左右控制面板豎向展開排序，包含觸摸顯示屏一部分、PLC服務器一部分、變頻調速器一部分、直流穩壓電源一部分、機電傳動控制與繼電器控制一部分，交交流電壓、電流測量一部分等構成，是一套綜合型較強是實訓、考核、評定機器設備，適合于維修電工高端、技術員的實訓、考核評定。
電氣設備控制技術性實訓考核設備依據作業現場的電氣設備控制柜設計方案，元器件按生產制造具體常用的控制電路配置，采用元器件與生產、日常生活實際應用的元器件一樣，構建工作中場景，實訓與生產具體的工作過程同樣，所得到的能力提升全方位，把握的技術專業知識技能堅固，對于學生產生專業能力的運動效果好。
配置漏電保護器、負載和電源保護，確保生命安全和設備運行安全性。經鑒定機構多次使用實踐經驗證明，是一種理想的職業文化教育實訓機器設備。
二、機器設備性能指標
1.機器設備構造：實訓柜；
2.開關電源：
1)鍵入：三相AC 380V ±10% 50HZ 三相五線；
2)固定不動溝通交流導出： 380V 接燈線式 1組；220V 接燈線式 1組； 220V 電源插座式3組；
3)固定不動直流電導出： 24V 1組；-24V 1組；±12V 各1組；±5V 各1組；
3.插口及儀表盤：數顯式交流電流表3只；單相電功率因數表1只；單/三相功率表2只；數顯式交流電壓表1只；
4.整流管：1組。
5.維護：過流保護、過壓保護、漏電保護器，漏電保護器動作電流≤30mA；
三、機器設備構造配備
（1）電氣設備控制系統軟件實訓考核裝置構造
電氣設備控制系統軟件實訓考核設備。是通過實訓箱體、門扇電氣設備控制元器件（部件）、儀表盤等，實訓考核模塊槽板、互聯網組態軟件槽板、PLC控制型數控車床槽板、電機模塊、健身運動模塊、環境溫度控制部件、網眼槽板等構成。
電氣設備控制系統軟件實訓考核設備是由對應的槽板部件構成多種多樣簡易或繁雜的電氣設備控制系統軟件進行教學與實訓。
（2）電氣設備控制系統軟件實訓考核設備關鍵構成
主令電氣設備及儀表盤模塊
主令電氣設備及儀表盤模塊是控制數據信號和表明（標示）模塊，在所有電氣設備控制系統內，起到向系統中別的模塊給予控制信號的功率功效。
關鍵構成：
包含入線開關電源控制與保護、主令電氣設備控制元器件、顯示燈、觸摸顯示屏、數顯儀表、緊急停止按鈕等元器件。
PLC互聯網組態軟件模塊
PLC互聯網組態軟件模塊是電氣控制系統程序流程控制的重要（上位機軟件）控制模塊，在整個系統中，起到對鍵入信號分析和電氣設備控制數據信號導出等重要意義。
關鍵構成：
包含中小型PLC、擴展模塊，0-20mA規范直流電源、0-10V規范恒壓源、數顯式數顯儀表、伺服控制器、步進驅動器等元器件。
PLC控制模塊
PLC控制模塊槽板是電氣控制系統程序流程控制輔助控制模塊，在整個系統中，起到對鍵入信號分析和電氣設備控制數據信號導出等重要意義。
繼電器控制模塊
繼電器控制模塊槽板是促進最基本的電機拖拽控制的一個單元，在所有電氣自動控制系統內，起到對PLC控制信號放大與執行的功效。與此同時可以實現單獨的繼電器拖拽作用
關鍵構成：
包含隔離開關、斷路器、交流接觸器、小型繼電器、熱保護繼電器、行程安排開關、時間控制器等。
另外還組裝由伺服電機、步進電機電機驅動（可互相變換）小轎車健身運動設備，而且設置有感應器、軸體開關、滾珠絲桿、增減型伺服電機等。
四、電氣設備控制技術性實訓考核設備可完成的常見實訓新項目舉例說明
1.變換開有關于電流表連接精確測量三相電壓；
2.電力工程綜合性數顯儀表的應用；
3.三相異步電動機直接起動、停車控制電路連接；
4.交流接觸器互鎖的三相交流異步電機正、翻轉控制電路的連接；
5.按鍵互鎖的三相交流異步電機正、翻轉控制電路的連接；
6.按鍵、交流接觸器互鎖的三相交流異步電機正、翻轉控制電路的連接；
7.萬能轉換開關控制三相異步電動機的正反轉；
8.三相交流異步電機Y-△（手動式轉換）運行控制電路的連接；
9.三相交流異步電機Y-△（時間控制器轉換）運行控制電路的連接；
10.轉子繞組串聯電阻運行控制電路的連接；
11.三相交流異步電機能耗制動控制電路的連接；
12.三相交流異步電機反接制動控制電路的連接；
13.幾臺（3臺以下的）電動機次序控制電路的連接
14.電動機來回行程安排控制電路的連接；
15.數控車床控制電路的連接；
16.電葫蘆控制電路的連接；
17.三相交流異步電機既可以啟動，又可持續旋轉的控制電路連接；
18.兩個地方控制電路的連接；
19.按鍵轉換的單速電動機調速控制電路的連接；
20.時間控制器轉換的單速電動機調速控制電路的連接；
21.離心式開關協調的反接制動控制電路的連接；
22.變頻器面板作用基本參數及使用實訓；
23.變頻調速器對電機啟動控制、起停控制；
24.電機轉速比兩段控制；
25.直流、變頻式轉換控制；
26.根據模擬量輸入控制的電機開環變速；
27.根據控制面板操控的電機開環變速；
28.變頻器的保護與報警功能實訓；
29.根據PLC的變頻調速器開環變速；
30.PLC控制電機順序啟動；
31.PLC控制三相異步電動機Y-△啟動電路；
32.小型PLC的應用；
33.中小型PLC的組態軟件和基礎應用；
34.幾臺PLC互聯網組態軟件、主從關系站控制實訓；
35.觸摸顯示屏的基本參數；
36.觸摸顯示屏的程序編寫；
37.觸摸顯示屏、PLC、變頻器的綜合性實訓；
38.步進電機電機的控制；
39.步進驅動器的基本參數；
40.步進電機電機的PLC開環控制；
41.增減型伺服電機的應用；
42.根據增加量型伺服電機的步進電機電機控制
43.交流伺服電機的控制；
44.溝通交流伺服控制器的基本參數；
45.交流伺服電機的PLC半閉環控制；
46.根據增加量型伺服電機的伺服電機控制
47.熱電偶或熱電阻的應用；
48.環境溫度控制裝置的基本參數；
49.根據熱電偶（熱電阻）溫度控制；
50.根據熱電偶（熱電阻）的PLC環境溫度控制；
51.模擬量模塊的應用；
52.根據模擬量輸入的PLC控制；
53.傳感器應用；
54.根據傳感器PLC部位控制；
55.PLC控制數控車床電源電路實訓；
56.電氣控制系統的排除故障實訓；
六、附則
維修電工機電傳動控制及數控車床考核模擬仿真軟件
