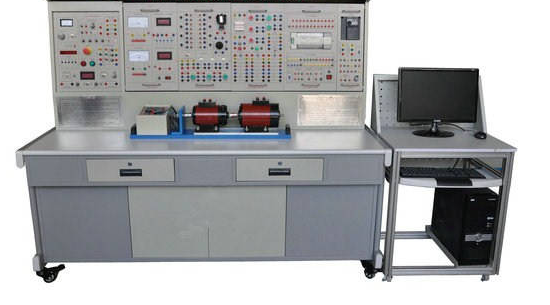

高端維修電工及技術員專業技能實踐考評裝置
一、簡述
高端維修電工及技術員專業技能實踐考評裝置是依據《維修電工（高級）》（我國勞動社會保障出版社）培訓教程中有關電力電子技術與自動控制系統部分技術培訓規定，消化吸收中國同類產品的優勢，充分考慮了實驗室的現況和發展趨勢，對該電力電子技術及電氣控制系統實驗裝置在外觀、性能上開展合理配置，增強了故障設定與清除作用（每一個故障原因都是有檢測孔引出來），用心研發成的。
它不但包括了各高職院校、高級技校所開設置的《電力電子技術》、《直流調速系統》、《交流調速系統》、《電力拖動自動控制系統》等課程所規定的關鍵實驗新項目，還可以用于對從業者開展專業技能培訓、技能培訓及其各省市、市的維修電工培訓及評定考評應用。
二、特性
1、綜合型強 本裝置結合了目前我國各種院校電子信息技術，電力電子技術、半導體材料變流器、交直流調速、PLC可編程控制工藝、電機控制系統基礎理論等多個方面的職業技能培訓新項目。
2、適應能力強 能夠滿足各種院校相對應學科的實驗課堂教學，深度廣度可根據需要作靈活調整，推廣與提升可以根據課堂教學的進程作有機融合，裝置選用積木式構造，拆換方便快捷，如果需要擴展功能或開上新實驗，僅需加上構件就可以，絕不取代。
3、全套性好 從專用型電源、電動機以及其它實驗構件到實驗聯接專用型輸電線配套設施齊全，配套設施零部件的特性、規格型號等都緊密融合實驗的需求開展配套設施。
4、形象性強 各實驗小掛件選用隔開結構類型，部件控制面板提示、點劃線明晰，各小掛件每日任務確立，實際操作、維護方便。
5、合理性強 裝置占地總面積少，節省實驗用地，降低基礎設施投資；配套小型電機均經特別制定，可仿真模擬中小型電機的特點和主要參數；小型電機耗電量省，節約資源，實驗噪音小，工整美觀大方，改進實驗自然環境；實驗主題鮮明，設計合理，除開加重基礎知識外還可以聯系實際開設設計方案性實驗。
6、開放性好 控制屏供電系統選用三相隔離變壓器防護，并設有工作電壓型漏電保護器裝置和電流量型漏電保護器裝置，保證作業者的安全性；各電源導出都有監示及過流保護等服務，各檢測儀表都有可信賴的保護功能，應用可以信賴；控制屏還設置了計時器兼報案錄像儀，給學生實驗技能考評提供一個統一的標準。因為全套裝置通過精心策劃，再加上可信賴的電子器件質量及靠譜工藝做為確保，商品性能優良，這所有的一切均是開放性實驗室，創造了條件。
三、技術規格
1、鍵入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、辦公環境: 環境溫度-10℃－ 40℃ 空氣濕度＜85％（25℃） 海撥＜4000m
3、裝置容積：＜1.5KVA
4、尺寸：187.3×72.5×162.2 cm3
四、高端維修電工及技術員專業技能實踐考評裝置的最基本武器裝備
1、DK01電源控制屏（鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板）
（1）溝通交流電源：三相交流電源220V 1.5A電流量（含有過電流保護對策）三相交流電源380V（具備導出過流保護）
（2）高壓直流電源
激磁電源：220V（0.5A），具備導出過流保護。
（3）指針式儀表：
交流電壓表一只：可利用其下方波長開關心換標示三相電力網鍵入相電壓，精度1.0級;
（4）數顯式儀表盤
1）真有效值溝通交流數字電壓表一只：檢測范圍0～500V,測量范圍全自動分辨、自動選擇，精度0.5級，三位過半數顯，為交流調速系統提供工作電壓標示；
2）真有效值溝通交流數字電壓表一只：檢測范圍0～5A，測量范圍全自動分辨、自動選擇，精度0.5級，三位過半數顯，具備超測量范圍報警、標示及切斷總電源作用，為交流調速系統提供電流量標示；
3）直流電數字電壓表一只：檢測范圍0～300V，三位過半數顯，輸入電阻為10MΩ，精度0.5級；
4）直流電數據毫安表一只：精度等級為0～2000mA，分20 mA、200 mA、2000 mA三檔，直鍵開關心換，三位過半數顯，精度0.5級，具備超測量范圍報案、標示及切斷總電源等服務。
（5）生命安全維護管理體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護開關，隨后經鎖匙開關、交流接觸器到隔離變壓儀，使導出與電力系統防護（浮地設計方案），對生命安全起到一定的緩沖作用。
工作電壓型漏電保護開關1：對隔離變壓儀前配電線路發生的走電狀況的保護，使控制屏里的交流接觸器跳電，切斷電源。
工作電壓型漏電保護開關2：對隔離變壓儀后配電線路及實驗過程的布線等發生的走電狀況的保護，發送告警信息并切斷電源，保證生命安全。
電流量型漏電保護器裝置：控制屏如有走電狀況，泄露電流超過一定值，即切斷電源。
實驗電極連接線及電源插座：強、弱電安裝聯接及電源插座分開，不可以混插。弱電電極連接線及電源插座選用全封閉式加工工藝，安全可靠、靠譜、防止觸電。
（6）實驗管理工具
具備設置實驗時長、按時報案、切斷電源等服務；還能夠自動記錄與區別因為布線或操作不正確造成的走電報警、儀表盤超測量范圍報警等。
(7)常見故障設定箱：可以設置40個故障原因，同時可對它進行排除故障作用。
（8）控制柜其他設備
控制柜正臉大凹形槽內，設有二根不銹鋼鋼管，應掛置實驗構件控制柜兩側設有單相電三極220V電源插頭及三相四極380V電源插頭，還設有實驗臺照明用的40W日日光燈一盞。
2、DK02實驗桌
實驗桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板,構造牢固，樣子似長方形密閉式構造，造型別具一格；設有兩個抽屜柜、箱門，用以擺放專用工具、儲放小掛件及材料等。桌面上用以組裝開關電源控制柜并提供一個寬闊舒心的設備工作臺。實驗桌還設有四個萬向腳輪和四個固定不動驅動機構，有利于移動和固定不動，有益于實驗室的規劃。
3、DQ03－1不銹鋼板電動機滑軌、光編碼器限速系統軟件（omron1024光電編碼器）及智能線上可編數顯式時速表
4、DQ29-2可調電阻器（每一組900Ω×2/0.41A）和一只變換開關
5、DK03-1可控硅主要電路
提供6只5A/1000V的可控硅，每一只可控硅均設有保護設備，可控硅可以通過另加數據信號開展觸發（留出觸發單脈沖輸入接口），可更加好的完成設計性實驗；設有帶鏡面玻璃高精密指南針直流電壓表±300V，精密度1.0級帶鏡面玻璃直流電流表±2A，精密度1.0級各一只和平波串聯電抗器一組。
6、DK04-1 三相可控硅觸發電源電路
提供三相觸發電源電路、功放電路等，與“DK03-1”配套使用。
7、DK05可控硅觸發電源電路實驗
提供單結晶體管觸發電源電路、鋸齒波同歩移相觸發電源電路、及西門子系統TCA785集成化觸發電源電路。
8、DK06電機調速操縱實驗（Ⅰ）
提供下列控制模塊：給出器（G），帶數顯式、控制器Ⅰ、速逆變電路（FBS）、控制器Ⅱ、反號器（AR）、電流變換器（FBC）、轉速率（ASR）、工作電壓信號隔離器（TVD）。在其中控制器I和調節器II比例增益值由電阻器調整。
9、DK07直流電斬波電路
主要是由斬波器觸發電源電路及換流器主要電路兩大部分構成。
10、DK11單相電變壓與可調式負荷
提供了一只0～250V/0.5KVA單相交流自耦交流穩壓器，為對應的實驗提供可調穩壓電源；一個整流濾波電路及其0～90Ω/1.3A（串連）或0～45Ω/2.6A（并接）瓷碟可變電阻，為對應的實驗提供一個可調節的阻性負載。
11、DK29 功率因數表及三相變壓器
提供一只功率因數表和一只三相變壓器。
12、DK12變電器實驗
提供三相芯式變壓器一個和一組三相不控逆變電路。
13、PLC程序控制器服務器及仿真模擬實訓（服務器為FX1N-40MR，含SC-09通信編程電纜、通信模塊）
14、PLC程序控制器仿真模擬實訓（一）
提供上料小轎車、混料罐、機械滑臺、機械臂及十字路口交通信號燈控制回路的實訓控制模塊。
15、PLC程序控制器仿真模擬實訓（二）
提供三相異步電機Y/Δ運行，三相異步電機的反、翻轉，四層電梯轎廂實訓控制模塊。
16、DQ51 變頻器調速操縱實訓部件（三菱D720,0.4KW）
17、電子信息技術實訓部件（一）
提供鋸齒狀波發生器、RC正弦波振蕩器、正弦波形波形鋸齒狀波發生器、電壓頻率轉化器、集成化功率放大電路、伺服電機與環形調節器等實訓控制模塊。
18、電子信息技術實訓部件（二）
提供可逆性記數數據選擇器、十位邏輯電平、簡單數顯式頻率計、脈沖操縱移位寄存器、數碼管顯示等實訓控制模塊。
19、電子信息技術實訓部件（三）
提供多種多樣運放電路、有源濾波器、電壓跟隨器、A/D變換、D/A變換、555時基電路、集成化三端穩壓電源電路等實訓控制模塊。
20、電子信息技術實訓開關電源部件
提供電子信息技術實訓使用的開關電源（±5V、±12V、±15V直流穩壓電源）、一次單脈沖源、函數信號發生器、數字頻率計及其交流毫伏表等。
21、DQ07-1直流電動機
22、DQ19直流電并勵電機
23、DQ10三相鼠籠式異步電機
24、DQ11三相線繞式異步電機
25、DQ12線繞式異步電機電機轉子運輸箱
26、步進電機控制箱及伺服電機實訓構件
27、直流電流無刷電機控制箱及直流無刷電機
28、直流伺服電機實訓設備
29、自角機實訓設備
30、計算機推車
31、MCGS工控設備組態
32、實驗電極連接線：針對不同實驗項目特點，配置兩種不同實驗連接線，弱電部分采用高可靠護線套構造小手槍插電極連接線（不存在什么觸電事故的可能性），里邊選用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴低煙無鹵電線層，具備綿軟、抗壓高、強度高、防硬底化、柔韌性好等特點，電源插頭選用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；弱電安裝部分采用彈力鈹輕銅外露構造連接線，二種輸電線也就只能相互配合相對應里孔的電源插座，那樣大大提升了實驗的安全性及合理化。
五、高端維修電工及技術員專業技能實訓考評設備能開設置的實驗課題（列出器械所有配備時）
(一)電子信息技術
1. 鋸齒波發生器
2. RC正弦波振蕩器
3. 正弦波形 波形 鋸齒波發生器
4. 電壓頻率轉換器
5. 集成功率放大電路
6. 伺服電機環狀調節器
7. 可逆性記數譯碼器顯示電路
8. 數據計時器
9. 數顯式頻率計
10. 脈沖操縱移位寄存器
11. 運放電路（占比、加減法、加減法、積分兌換）
12. 電壓跟隨器
13. 有源濾波器
14. 集成三端穩壓塊運用
15. D/A 轉換實訓
16. A/D 轉換實訓
17. 555所組成的單穩態觸發器
18. 555所組成的多諧振蕩器
