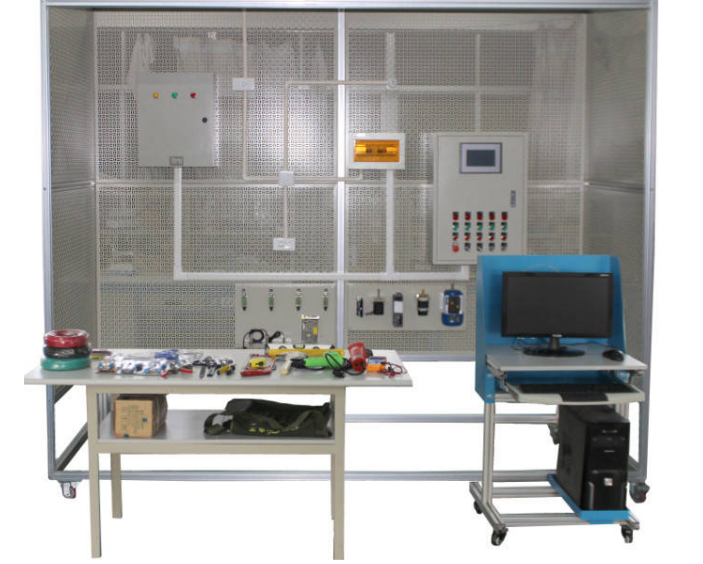

電氣安裝與維修實訓裝置，維修電工實訓臺，電氣安裝檢修設備

電氣安裝與維護實訓設備

一、產品概述：

電氣安裝與維護實訓設備是依據中國加工廠電氣安裝和室內電氣安裝等維修電工與建筑電氣安裝工實訓評定規定開發出來的一種通用性實訓服務平臺。適用于各種高職院校和技術學校維修電工、電氣安裝工、水電安裝、房屋安裝工人等具有電氣設備實訓標準的本專業的做為公共性實訓服務平臺應用。本機器設備體現了傳統式，如今應用總和將要使用的技術性，實訓工作人員可以學到現代電氣安裝的專業技術。

電氣安裝與維護實訓設備可以進行電工安裝。如橋架安裝、PVC管組裝、吊頂燈、日光燈座、日日光燈、開關、電源插座、配電柜、控制箱等，設備也包含有溝通交流異步電機、直流電機、伺服電機、交流伺服電機、環境溫度控制器、熱電偶、PLC、變頻調速器觸摸顯示屏、消防系統、防盜報警系統、視頻監控系統等控制與受控對象。此系統每一個實際操作組配套設施一可移動工程車和元器件柜，有利于對器件的存放和工程安裝。有效解決了學校在一般墻壁上開展安裝培訓的內容應用不便、實訓范疇窄的難題

二、機械設備設計根據的規范遵循：

《建筑電氣工程施工質量驗收規范》GB50303-2002

《建筑工程施工質量驗收統一標準》GB50300-2001

《電氣裝置安裝工程低壓電器施工及驗收規范》

《建筑智能化系統工程實施及驗收標準》

三、性能參數：

1)工作電源：AC380±5％（三相五線）50Hz

2)最大功率：≤0.8KW

3)工作溫度：－10℃ ～40 ℃

4)空氣濕度：≤85%

5)安全防護：電流量型漏電保護器、過電流過流保護、失壓保護、隔離變壓儀維護

6)產品構造尺寸：L2800×W1000×H2500mm,

7)此設備主要是由仿真模擬房、實訓柜、安裝桌、寫字桌、控制模塊架、交流伺服電機控制模塊、伺服電機控制模塊、雙速電機控制模塊、交流異步電機控制模塊、傳感器模塊、開關電源電源箱控制模塊、電氣設備控制箱控制模塊、專用工具零配件構成。

8)PLC:服務器 FX1N-40MT

9)變頻調速器：三菱 D720變頻調速器，220V，0.4KW

10)裝有：直流伺服電機、控制器；伺服電機 控制器；三相交流異步電機180W/380V；雙速電機180W/380V。

11)仿真模擬房 總體用鋁合金型材作框架，正中間用網孔板聯接。網孔板用2mm厚冷軋鋼板數控沖孔鈑金折彎后，表層靜電粉末噴涂；

12)考評槽板、安裝桌、寫字桌、控制模塊架用冷軋板精數控機床精制作而成，表層靜電粉末噴涂。在其中考評槽板含有X62 、T68、CA6140、 Z35四種數控車床電源電路和常見故障設定；

13)機器設備凈重：200kg

四、產品特點敘述：

● 融合型：國家職業標準和世界技能大賽標準化的緊密結合

● 綜合型：集成化PLC技術、變頻調速器、步進驅動、環境溫度控制、感應器綜合技術、電工安裝技術性、防盜系統、視頻監控系統、消防系統、可視樓宇對講技術性、數控車床電源電路智能化考評等

● 可靠性：機器設備電子器件均采用中國前沿的著名品牌，穩定性高

● 多元性：設備采用鋼質網孔板和鋼制專用型鋁型材跳軸成的，選用開放式設計方案，機器設備對每一個實際操作組配套設施一可移動工程車和元器件柜，設計方案實訓具體內容高達100種以上，包含電工安裝，當代電氣安裝、消防報警組裝，對講門禁組裝，閉路電視監控及防盜報警設備等組裝。

● 單片機應用：

1）、具有工作電壓、電流量、溫度采集，能夠紀錄觀查工作電壓、電流量振蕩的圖像信息，精確度±0.05%真有效值精確測量USB傳送數據，顯示屏LCD與此同時

2）、具備數字示波器、虛似頻譜分析儀、虛似數字萬用表、虛似數字量輸入plc模塊。

3）、集雙通道內存電子信號圖象數據收集錄像儀、頻譜儀和邏輯分析儀于一體，不少于20M，具備1KHz標準波形輸出接口；圖像信息能夠按時間和工作電壓導出到EXCEL、BMP和OSC；數據記錄較大4G；FFT、有關和功率譜密度頻譜分析，F(xiàn)FT適用8～1048576點挑選，適用triangular、cosine、Bohman、Parzen等 18種窗；

4）、功率譜密度適用自功率譜密度和互功率譜計算；有關適用自相關和互相關計算；

5)、虛似隨意波型plc模塊，工作頻率25Mz ，輸出波形：正弦波形，三角波，波形，TTL，隨意波型。

6)、虛似數字萬用表控制模塊：交流電壓，測量范圍60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；溝通交流電壓測量，測量范圍60.00mV、600.00mV、6.00V、60.00V、600.0V；直流電流精確測量，測量范圍60.00mA、600.00mA、6.000A、10.00A；溝通交流電流測量，測量范圍60.00mA、600.00mA、6.000A、10.00A；電阻的測量，測量范圍600、6.000 K、60.00 K、600.0 K、6.000 M、60.00 M；電容測量，測量范圍40.00nF、400.00nF、4.000uF、40.00uF、400.0uF；二極管精確測量0V~2.0V

五、電氣安裝與維護實訓設備實訓新項目

依據項目教學，關鍵進行下列工作目標：

1.基本上電氣安裝能力提升實訓

1.1 手動彎管器生產加工 PVC 管彎頭實

1.2 割管實訓

1.3 電線管聯接實訓

1.4 明管路入盒實訓

1.5 硬塑料電線管與配電箱安裝實訓

1.6 硬塑料電線管及管箍敷設實訓

1.7 電纜橋架外壁式組裝實訓

1.8 敷設護套線實訓

1.9各種各樣線纜聯接實訓

1.10 配電柜、電氣箱組裝實訓

1.12 各種各樣電氣元器件安裝實訓

1.13 Φ25PVC 暗埋管敷設實訓

1.14 4025 電線槽敷設實訓

1.15 護套線敷設實訓

1.16 各種各樣管件敷設實訓

1.17 日光燈照明燈具線路敷設實訓

1.18 日日光燈照明燈具線路敷設實訓

1.19 雙控開關照明燈具線路敷設實訓

1.20 節能燈管、電源插座線路敷設實訓

1.21 客廳吸頂燈控制線路實訓

1.22 電機正反轉控制線路實訓

1.23 電動機星三角控制線路實訓

1.24 塑膠電線套管與塑膠接線箱連接實訓

1.25 管箍固定不動實訓

2.照明燈具模塊及驅動力配電設備實訓

2.1 日光燈照明電路安裝實訓

2.2 日熄燈電源電路實訓

2.3 電表原理與布線

2.4 家庭用照明燈具線路的調節及故障處理實訓

2.5 三相四線制電表最直接的布線實訓

2.6 電流表、電流計組裝電源電路實訓

2.7 萬能轉換開關和電壓表測量三相電壓線路實訓

3.電氣設備控制實訓

3.1 電動機啟動控制線路的調節與維護實訓

3.2 三相異步電動機鎖緊控制電源電路實訓

3.3 按鍵互鎖的三相異步電動機正反轉控制電源電路實訓

3.4 交流接觸器互鎖的三相異步電動機正反轉控制電源電路實訓

3.5 雙向互鎖的三相異步電動機正反轉控制電源電路實訓

3.6 交流接觸器轉換星型/三角形運行控制電源電路實訓

3.7 按鍵轉換星型/三角形啟動控制電源電路實訓

3.8 時間控制器轉換星型/三角形啟動控制電源電路實訓

3.9 定簽串的電阻器電機軟啟動全自動控制電源電路實訓

3.10 三相異步電動機電機軟啟動及反接制動控制電源電路實訓

3.11 三相異步電動機順序控制電源電路實訓

3.12三相異步電動機得多地控制電源電路實訓

4.數控車床電源電路實訓

4.1 C620 型數控車床控制電源電路實訓

4.2 C6140 數控車床電氣設備控制線路的調節與維護實訓

4.3 X62W 萬能銑床電氣設備控制線路的調節與維護實訓

4.4 Z35搖臂鉆電氣設備控制線路的調節與維護實訓

4.5 T68臥式鏜床電氣設備控制線路的調節與維護實訓

5.PLC 控制電氣設備實訓

5.1 基本上命令的編程練習

5.2 PLC 控制電機啟動和鎖緊控制

5.3 PLC 控制電機手動式正反轉控制

5.4 PLC 控制電機帶延遲正反轉控制

5.5 PLC 控制電機帶定位全自動往返運動控制

5.6 PLC 控制電機兩個地方啟動停止控制

5.7 PLC 控制電機次序控制

5.8 PLC 控制電動式 機串電阻器運行

5.9 PLC 控制電機反接制動

5.10 PLC 控制電機星/三角運行全自動控制

5.11 PLC 控制電機星/三角運行手動式控制

6.PLC、變頻調速器、觸摸顯示屏的綜合運用

6.1 變頻器的操作過程和基本參數

6.2 外界接線端子啟動控制

6.3 變頻調速器控制電機正反轉

6.4 兩段速率挑選交流電機調速

6.5 根據 PLC 控制的變頻調速器兩段速調

6.6 根據 PLC 的變頻調速器控制電機正反轉返回搜狐，點擊查看
