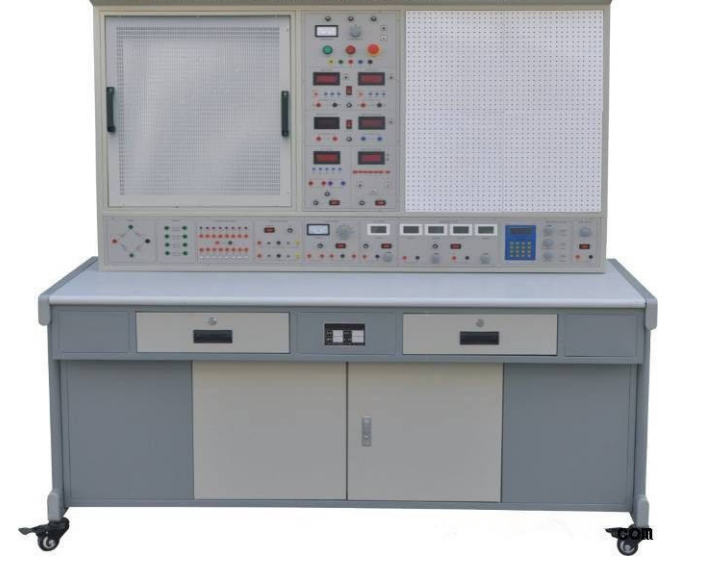

通用性電工技術自主創新實驗和技能實訓考評實驗室機械設備
一、產品優勢：
通用性電工技術自主創新實驗和技能實訓考評實驗室機械設備是電焊工、電子器件自主創新實驗與電焊工、電子器件專業技能實訓考評有機融合，保證資源整合共享一室常用，降低實驗實訓指導教師和教室里。
自主創新實驗采用德國高等職業教育前沿的實驗方式；利用九孔通用性全能電源電路底版和分立式全透明創意設計元件盒靈活組成實驗，電子器件可重復性利用，實驗便捷，動腦筋悟性高。自主創新實驗項目包括電工學、電焊工基本原理、微電子學等科目的突破實驗，利用九孔通用性全能電源電路底版和分立式全透明創意設計元件盒靈活組成實驗，電子器件可重復性利用，實驗便捷，動腦筋悟性高。
電工技能實訓根據安全消防，實用工具及儀表盤的應用，電焊工專業技能練習，電動機組裝、維護保養與故障排除，電機基本上控制回路安裝、調節檢修，常見生產機械電氣控制線路的故障診斷和處理等特色系統訓練，可以達到工作及社保職業資格培訓中級以上職稱水準。
電子器件專業技能實訓學科改革創新傳統式實驗實訓教學方式，根據基本操作技能和二十幾類實用電源的制做、調節，讓學生把握電子產品制做調節，學會閱讀電路設計圖和PCB圖，了解常見電子元件的挑選、檢測，把握電焊焊接和電源電路裝配工藝專業技能（設備上配備二十幾套實訓線路板和相對應電子器件），并且能夠解決設備安裝調試過程中出現的難題。實訓電路板上包含開關、聲頻、數據信號產生、記數、譯碼器、表明、精確測量、操縱等相關信息。
通用性電工技術自主創新實驗和技能實訓考評實驗室機械設備是高等學校、中專學校、技工學校、職業技術學校以及各類培訓學校為學生進行社工前不可缺少的練習機器設備，也可以作為考評組織為學生提供考試的理想化機器設備。
二、實訓臺組成與特性：
實訓臺殼體材質為鋼制亞光密紋靜電噴塑
1、電源及主要參數：
1.1、鍵入電源：三相四線電源，鍵入時電源指示燈亮
1.2、電源輸出：有內嵌式保險絲盒和走電開關二級保護作用。
1.2.1 監控電流表：根據換相開關標示三相輸出工作電壓。
1.2.2 三相電源輸出：由三相電源電源插座與安全接線座輸出工作電壓，根據全能開關操縱三相電的輸出，以提升安全系數。
1.2.3 0-220V電源輸出：一組萬能插座。為各種儀器設備給予工作中電源。
1.2.4 可調式交直流電源電源：一臺0.5KVA單相電交流穩壓器，輸出0～240V交流電流，工作電壓輸出有表標示。
1.2.5 恒流電源穩壓管電源：二路0-30V穩壓管輸出，內藏式電磁閥全自動換擋。單圈電阻器持續調整，使用便捷。輸出峰值電流為1.5A，具備預置式過流保護保護功能，輸出由0.5級數字電流表、電流表標示，工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mv。
1.3 全智能直流電流表：精密度0.5級，檢測范圍0～2A，采用美國模擬器件公司生產的新式性能卓越RMS真有效值轉化器，配上快速MPU單元教學設計成的。具備測量范圍全自動分辨、轉換、報警、校準作用。使用便捷，精確度高，可以信賴。
2、輸出功率輸出信號發生器：
采用立即數據工作頻率生成（DDS）造成高精密正弦波形，波形和三角波。采用顯示屏LCD顯示輸出工作頻率、波型，損耗值。
3、實訓實際操作桌：實驗桌為鋼結構形式，桌面上為防火安全、防潮、而磨高密度纖維板、構造牢固，造型設計別具一格。
三、實驗臺性能指標：
1、鍵入工作中電源：三相四線
2、輸出電源及數據信號
A模塊：三相四線
B模塊：溝通交流3、6、9、12、15、18、24V
C模塊：兩路恒流電源穩壓管電源（具備負載及過流保護作用），二路輸出工作電壓均為0～30V，內藏式電磁閥全自動換擋，由單圈電阻器持續調整，使用便捷。輸出峰值電流為2A，具備預置式過流保護保護功能。
工作電壓穩定性：<10-2 負荷穩定性：<10-2 紋波電壓：<5mv
D模塊：直流穩壓5V，電流量0.5A
E模塊：交交流電壓0～240V持續可調式，電流量2A
F模塊：220V工作電壓輸出，供外置儀器設備應用。
3、一次單脈沖源：每一次可輸出一對正負極單脈沖
4、DDS輸出功率輸出信號發生器：
1）采用立即數據工作頻率生成（DDS）造成高精密正弦波形，波形和三角波。采用顯示屏LCD顯示輸出工作頻率、波型，損耗值。
2）正弦波形輸出力度≥10V,輸出特性阻抗50Ω，諧波失真<1%（0.1HZ-- 1KHz）。
3）工作頻段: 0.1HZ~3MHz, 采用電腦鍵盤立即輸入數字設置工作頻率,。
4）輸出力度采用電阻器調整，正弦波形輸出具備20db,40db損耗。
5）波形pwm占空比可調式, 調節范圍：1%-99%調整；波形和三角波采用TTL脈沖信號輸出。
6）頻率計最大檢測范圍100MHz，全自動換擋。
5、聲頻功率放大電路：鍵入聲頻工作電壓不少于10mv，輸出輸出功率不低于1W，聲音可調式，里有音響喇叭，用以功率放大電路揚聲，也可以作數據信號循跡儀器設備應用。
6、漏電保護器：漏電動作電流 30mA。
7、接地電阻：>5MΩ。
四、通用性電工技術自主創新實驗和技能實訓考評實驗室機械設備結構和配備（以二十四座為例子）
（一）實驗桌：學生們實驗桌12張，一桌二座，實驗桌尺寸為160×70×80cm。餐桌中間配備九孔電源電路插座，線路板進口的由ABS注塑加工成的，反面配有鋁壓鑄成的九孔成一組的金屬片，表層布有九孔成一組彼此聯通插口，元件盒則在上隨意拼裝成實驗電源電路。自主創新元件盒盒體全透明形象化，內窗電阻器、電容器、電感器、二極管、三極管、場效管、晶閘管等元件去完成基本原理實驗。內窗元件一目了然，蓋子印著歷久彌新元件標記，線框清楚美觀大方。盒體與蓋子選用較科學合理的壓三合一構造，檢修、拆卸便捷。繼電器一部分練習元器件已裝到特制元件盒上，實訓時插到九孔主板上就可以聯線實驗，便捷，靈便。電子器件專業技能實訓項目由二十幾套實訓線路板和相對應元器件去完成。每一張實際操作桌裝有一粒套膠板，維護通用性線路板和桌面上(如果需要在桌上擺放電機、電焊焊接等) 餐桌下邊是元器件儲存柜，擺放實驗元件、器械、設備等。
（二）、步態分析控制面板：1臺步態分析臺，各自操縱12臺學生們實驗臺開關電源用以解讀、演試。
（三）、實驗臺，左手邊網孔板右邊九孔板，共13臺，學生們實驗桌和步態分析臺子上各配備1臺。
（四）、器械配備：
身體恢復實體模型1個,消防滅火器1只,手鉆3把,臺式鉆床1臺,電筆、扳子、剝線鉗、醫用鑷子、鋼絲鉗、斜口鉗等設備13套，電鉻鐵及烙鐵架25套，指針萬用表13只，數顯萬用表13只，電表13只，絕緣電阻表13只，鉗形表13只，時速表1只，自動繞線機2臺，保險絲盒39只，配電板26塊，斷路器78只，吊線開關、圓電源插座、平燈口各26只，20W日日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻器一批，變電器部件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電機26臺，100W直流無刷電機1臺，直流接觸器52只，組成開關13只，3H外殼按鍵13只，熱繼器26只，時間控制器13只，變電器13只，陣式開關13只，三相漏電開關13只，信號指示燈13只，變壓器繞線制做桌1張，雙開門柜2個，敷銅板13片，基本電焊焊接通用性電路板及部件13套，13×22套電子器件專業技能實訓考評部件（包含特別制作電路板及相關元器件），13套電焊工、電子器件實驗所需要的：電阻器，電阻器，電容器，變電器，二極管，三極管，場效管，集成化，晶閘管，感應器，邏輯電平開關，特別制作通用性集成化座等，學生們凳25張。
五、通用性電工技術自主創新實驗和技能實踐考評實驗室機械設備自主創新實驗與實訓課程：
（1）自主創新實驗新項目
電焊工一部分創業創新項目：
1、電焊工檢測儀表的應用
2、常見器件的鑒別與檢驗
3、線性元件與非線性元件的光電流特性
4、電源外特性
5、電位差值、電壓值的測量
6、電流計和電流表的擴程
7、基爾霍夫定律的認證
8、驗征楞次定律
9、迭加原理與互易定理的認證
10、戴維南定理與諾頓定理的驗征
11、電壓源與電流源的等效變換
12、受控源特性的探索
13、一階電路實驗
14、二階電路的過渡過程
15、科學研究LC元器件在直流和交流電路里的特性
16、負荷得到至大功率的前提條件
17、溝通交流電路參數精確測量
18、正弦函數溝通交流電路中RLC器件的特性
19、RL及RC串連電路實驗
20、RLC并聯諧振電路
21、日日光燈電路連接及功率因素改進
22、三相負載的星、三角接線方法
23、三相電路及輸出功率的測量
24、R-C選頻互聯網的科學研究
25、二端口網絡科學研究
26、三相變壓器實驗
27、互感器電路實驗
28、三相異步電動機的使用與啟動
29、三相電動機繼電器觸碰控制的最基本電路
30、三相電動機Y一△啟動控制實驗
31、三相電動機順序控制實驗
32、三相電動機能耗制動控制實驗
運用以上32項實驗的電子器件也可以進行下邊電路實驗
33、簡單的電路
34、電路中各點電位差與定位點的挑選
35、電阻器的串連
36、電阻器的并接
37、電阻器的混聯
38、電阻分壓器電路
39、全電路焦耳定律
40、電橋電路的應用與牛頓第二定律
41、節點電壓法
42、控制回路工作電壓法
43、支路電流法
44、RCL并接電路
45、串連電路
46、變電器結構與原理
47、基爾霍夫第一定律
48、基爾霍夫第二定律
49、日日光燈電路基本原理
50、擴張電壓表量程
51、擴張電流表量程
52、RC電路的過于全過程
53、RL過渡過程
54、電容器的串連電路
55、電容器的并接電路
56、電容器充電放電
57、電力電容器在交直流電源中的重要性
58、條形磁鐵在線圈里的健身運動
59、電容器的混聯
60、純電阻、電感器、電容器電路
61、磁耦合線圈的順串
62、磁耦合線圈的反串表演
63、電壓表工作原理
64、雙連開關二地控制
65、用數字示波器觀查鐵磁體
66、等效電路焦耳定律
67、兩線圈的互感器及電腦
68、互感器藕合
69、功率因數補償?shù)霓k法
70、單相電電路輸出功率的測量
71、錄音機開關電源電路
72、過濾電路
73、電阻器與濕度的關聯:用伏安法測到鎢絲在各個工作電壓中的電阻值。
74、三相異步電機漏電開關控制順轉實驗
75、具備過壓保護的控制配電線路
76、按鍵控制的正反轉控制配電線路
77、交流接觸器控制星一三角降壓起動控制配電線路
