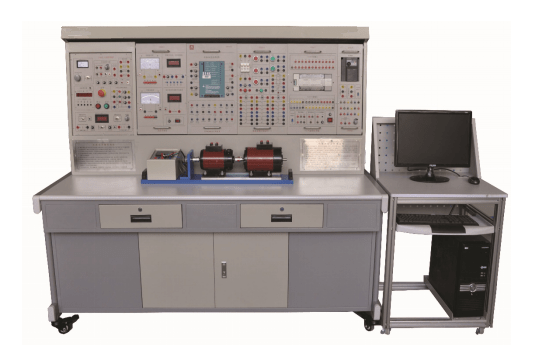

高端維修電工及技術員技能實訓考評裝置
一、簡述
高端維修電工及技術員技能實訓考評裝置是依據機械工業出版社出版《維修電工技工培訓教材內容》中有關技能的崗位職責要求，而研制的實訓裝置。該裝置不僅可以做為各單位、崗位技術院校、技工學校等部門的維修電工技工培訓使用的工作臺，并且也可以作為相關部門對維修電工技師資格評定的鑒定考試機器設備。這套裝置還設立了常見故障設定與清除作用，擁有豐富的波型觀察孔和故障檢測孔，有利于崗位培訓。
它不但包括了電子信息技術(數、模電子信息技術)、電力電子技術變流技術、電機與拖動、自動控制系統、程序控制器、單片機設計等多個方面的技能學習培訓，還可以用于對從業者開展專業技能培訓、技能培訓及其各省市、市的維修電工培訓及評定考評應用。
維修電工3D模擬實訓分成電工技術、照明電路、儀表設備、低壓電氣、機電傳動控制、電子元器件、電子信息技術、數控車床電源電路、PLC控制等100好幾個實訓具體內容，院校能夠按照學生課程學習選擇相應的練習控制模塊進行練習。
二、特性
1、綜合型強
本裝置結合了目前我國各種院校電子信息技術，電力電子技術、半導體材料變流器、交直流調速、PLC可編程控制工藝、電機控制系統基礎理論等多個方面的技能培訓課程。
2、適應能力強
能夠滿足各種院校相對應學科的實驗課堂教學，深度廣度可根據需要作靈活調整，推廣與提升可以根據課堂教學的進程作有機融合，裝置選用積木式構造，拆換方便快捷，如果需要擴展功能或開上新實驗，僅需加上構件就可以，絕不取代。
3、全套性好
從專用型開關電源、電動機以及其它實驗構件到實驗聯接專用型輸電線配套設施齊全，配套設施零部件的性能、規格型號等都緊密融合實驗的需求開展配套設施。
4、形象性強
各實驗小掛件選用隔開結構類型，部件控制面板提示、點劃線明晰，各小掛件每日任務確立，實際操作、維護方便。
5、合理性強
裝置占地總面積少，節省實驗用地，降低基礎設施投資；配套小型電機均經特別制定，可仿真模擬中小型電機的特點和主要參數；小型電機耗電量省，節約資源，實驗噪音小，工整美觀大方，改進實驗自然環境；實驗主題鮮明，設計合理，除開加重基礎知識外還可以聯系實際開設設計方案性實驗。
6、開放性好
控制柜供電系統選用三相隔離變壓器防護，并設有工作電壓型漏電保護器裝置和電流量型漏電保護器裝置，保證作業者的安全性；各電源電壓都有監示及過流保護等服務，各檢測儀表都有可信賴的保護功能，應用可以信賴；控制柜還設置了計時器兼報案錄像儀，給學生實驗技能的考評提供一個統一的標準。因?yàn)槿籽b置通過精心策劃，再加上可信賴的電子器件質量及靠譜工藝做為確保，商品性能優質，這所有的一切均是開放性實驗室，創造了條件。
7、維修電工3D動漫仿真模擬實訓特性：
（1）在基本方針上，不因某專業或?qū)W科的課程標準為基礎，而是用我國維修電工職業技能標準為引領。
（2）在系統定位上，不因邏輯性系統化為切入點，而是用崗位技能的練習培養為首要任務。
（3）在內容選擇時，不因認證性實訓為主要目標，而是用崗位標準的技能點模擬仿真實訓為切入點。
（4）在公眾應用上，不因簡單播放視頻式動漫為主導，反而是偏重于動漫程序編寫、受訓者參與其中互動性練習上。
（5）在表達形式上，不因?qū)嵨飯D片而達到，反而是為了追求場景性實際效果選用三維建模技術。
（6）在教案設計上，不因簡易進行某一技能為了滿足反而是緊緊圍繞該技能設置權限例如目地、基本原理、了解、構造、拆卸、合理布局、聯線、實際操作、排除故障、評定等盡量完善的控制模塊。
（7）此軟件包括初級工與中級工、高級技師所有12個實訓單元研發工作中，一共包括了近100好幾個實訓新項目，基本上覆蓋電焊工、電子器件、電拖、維修電工、PLC等崗位技能實訓和評定機器設備技術標準中常列舉的關鍵技能新項目。網路版用以學生們獨自一人模擬訓練，單機用以教師上課實訓。
三、技術性性能
1、鍵入開關電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、辦公環境: 環境溫度-10℃－ 40℃ 空氣濕度＜85％（25℃） 海撥＜4000m
3、裝置容積：＜1.5KVA
4、尺寸：187.3×72.5×162.2 cm3
四、高端維修電工及技術員技能實訓考評裝置的最基本武器裝備
1、DK01開關電源控制柜（鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板）
（1）交流電：三相交流電源 AC220V 1.5A電流量（含有過電流保護對策）
三相交流電源 AC380V 5A 電流量（具備導出過流保護）
（2）高壓直流電源：勵磁電源：220V（0.5A），具備導出過流保護。
（3）指針式儀表：交流電壓表一只：可利用其下方波長開關心換標示三相電力網鍵入相電壓，精度1.0級;
（4）數顯式儀表盤
1）真有效值溝通交流數字電壓表一只：檢測范圍0～500V,測量范圍全自動分辨、自動選擇，精度0.5級，三位過半數顯，為交流調速系統軟件提供工作電壓標示；
2）真有效值溝通交流數字電壓表一只：檢測范圍0～5A，測量范圍全自動分辨、自動選擇，精度0.5級，三位過半數顯，具備超測量范圍報警作用，為交流調速系統軟件提供電流量標示；
3）直流電數字電壓表一只：檢測范圍0～300V，三位過半數顯，輸入電阻為10MΩ，精度0.5級；
4）直流電數據毫安表一只：精度等級為0～2000mA，分20 mA、200 mA、2000 mA三檔，直鍵開關心換，三位過半數顯，精度0.5級，具備超測量范圍報案、標示及斷開總開關電源等服務。
（5）生命安全維護管理體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護開關，隨后經鎖匙開關、交流接觸器到隔離變壓儀，使導出與電力系統防護（浮地設計方案），對生命安全起到一定的緩沖作用。
電流量型漏電保護開關：控制柜如有走電狀況，泄露電流超過一定值，即關閉電源。
實驗電極連接線及電源插座：強、弱電安裝聯接及電源插座分開，不可以混插。弱電電極連接線及電源插座選用全封閉式加工工藝，安全可靠、靠譜、防止觸電。
（6）實驗管理工具
具備設置實驗時長、按時報案、關閉電源等服務；還能夠自動記錄與區別因?yàn)椴季€或操作不正確造成的走電報警、儀表盤超測量范圍報警等。
（7)常見故障設定箱：?jiǎn)纹瑱C(jī)設計智能化常見故障設定，可以設置40個故障原因，同時可對它進行排除故障作用。
智能化評價系統是由計算機系統控制、收集全部教學器材的所有故障教學管理系統，并可以管理方法學生電子檔案，成績快速計算，考評機器設備可以隨意分給所有學生，全自動傳送學籍號，容許學生們分次考評并且具有單機模式與多臺方式考評，可以隨意組成或設定機械故障，實際操作模塊選用漢語人機對換，容許連接網絡考評或離線考評。學生與教師實際操作簡單實用。
（8）控制柜其他設備
控制柜正臉大凹形槽內，配有二根不銹鋼鋼管，應掛置實驗構件控制柜兩側配有單相電三極220V電源插頭及三相四極380V電源插頭，還設置了實驗臺照明用的40W日日光燈一盞。
2、DK02實驗桌
實驗桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板,構造牢固，樣子似長方形密閉式構造，造型別具一格；配有兩個柜子、箱門，用以擺放專用工具、儲放小掛件及材料等。桌面上用以組裝開關電源控制柜并提供一個寬闊舒心的設備工作臺。實驗桌還設置了四個萬向腳輪和四個固定不動驅動機構，有利于移動和固定不動，有益于實驗室的規劃。
3、DQ03-1固定不動電機滑軌、限速系統及數顯式時速表。
電機滑軌平面度好，無內應力變型，生產加工細致，同軸度好與交換性好，能確保電機與電機中間相連的同軸度不得超過±5絲，電機運作噪音小，實踐主要參數典型性，能較好滿足實踐規定。
4、DQ29-2提供2組900Ω×2/0.41A瓷碟電阻器和一只變換開關
5、DK03可控硅主要電路
提供12只5A/1000V的可控硅，分為正、反橋2組，每一只可控硅都設有RC吸收熔斷絲保護設備，可控硅可以通過觸發數據信號開展觸發（留出觸發單脈沖輸入接口）。此外，還設置了帶鏡面玻璃高精密指南針直流電壓表（±300V，精度1.0級）、帶鏡面玻璃高精密指南針直流電流表（±2A，精度1.0級）各一只及其平波電抗器一組。
6、DK04-1 三相可控硅觸發電源電路
提供三相觸發電源電路、功放電路等，與“DK03”配套使用。
7、DK05可控硅觸發電源電路實驗
提供單結晶體管觸發電源電路、鋸齒波同歩觸發電源電路和西門子系統TCA785集成化觸發電源電路。
8、DK06電機變速操縱實驗（Ⅰ）
提供下列控制模塊：給出（帶數顯式）、控制器I、轉速比轉換（FBS）、控制器II、反號器（AR）、電流量轉換（FBC）、工作電壓信號隔離器（TVD）。在其中控制器I和調節器II比例增益值可以用電阻器進行控制。
9、DK06-1電機變速操縱實驗（Ⅱ）
提供下列控制模塊：提供下列控制模塊：零脈沖信號檢驗（DPZ）、轉距正負極辨別（DPT）及邏輯控制（DLC）。
10、DK07-1直流電斬波電路
主要是由斬波器觸發電源電路及換流器主要電路兩大部分構成。
11.DK07 直流電斬波電路
提供構成直流電斬波電路所需要的電子器件和選用專用PWM操縱集成電路芯片SG3525?？赏瓿勺儔骸⒔笛獕?、升降壓斬波電路等六種典型性實踐。
12、DK08給出及實踐元器件
提供一只電燈泡負荷、給出工作電壓（帶數顯式，±15V可調式工作電壓導出）、二極管。
13、DK09新元器件特點實驗
提供SCR、GTO、MOSFET、IGBT、GTR新元器件，與DK13配套使用，可完成電力電子技術新器件的推動特點實驗。
14、DK11單相電變壓與可調式負荷
提供了一只0～250V/0.5KVA單相交流自耦交流穩壓器，為對應的試驗提供可調穩壓電源；一個整流濾波電路及其0～90Ω/1.3A（串連）或0～45Ω/2.6A（并接）瓷碟可變電阻，為對應的試驗提供一個可調節的阻性負載。
15、DK13 電力電子器件推動與短路保護
開關電源：為驅動電路提供開關電源：包含±5V、±15V、 20的直流穩壓電源
驅動電路：提供GTR，GTO ，的MOSFET和IGBT的推動短路保護。在其中IGBT的驅動電路使用了專用芯片EXB841，MOSFET的驅動電路由分立元件構成。
PWM波形發生器：以SG3525為基礎PWM波形發生器通常是給新元器件驅動電路提供PWM推動波型，能通過工作頻率調節旋鈕開展工作頻率調整；根據占空比電阻器來調整PWM波型的占空比。
16、DK29 功率表及單相變壓器
提供一只功率表和一只單相變壓器。
17、DK12變電器試驗
提供三相芯式變壓器一個和一組三相不控逆變電路。
18、PLC程序控制器服務器
