機床電氣專業技能實訓考核評定設備
一、簡述
機床電氣專業技能實訓考核評定設備是為了各高職院校的電氣技術類專業以及社會電焊工考核，及其各市區、縣維修電工、國家職業技能技術檢查鑒定所（站）等有關單位的課堂教學、實訓、見習、考核及職業技能鑒定而研制的實訓考核設備。因為該設備均采用具體工業中運用家用電器，因此穩定性好、使用壽命長。設備外形美觀，操作簡便，形象性強，不僅適合于課程的教學演試、實訓、見習，并且可以作為機床電氣操縱線路檢修技能學習培訓。除此之外，它還可以提供專業的真實機床電氣故障處理的能力提升，高效地提升學生對機床機器設備的維修專業技能。
二、特性
1 、機床電氣專業技能實訓考核評定設備使用規范配電箱為主體柜，靈活運用該柜兩面空間坐標， 把四種常見最典型的機床線路組成在一個控制箱內，這四種機床分別是 X62W 型萬能銑床、 T68 型臥房銑床、 Z3040B 搖臂鉆、 C6140 數控車床，該控制箱的構造設計合理緊密。一臺設備進行四種機床實訓考核，經濟收益更為明顯。是理想的實訓機器設備。
2 、形象性強，根據實際操作可了解機床的電氣操縱線路的基本原理和優勢。
3 、技術培訓使用的操縱線路和經獨特定制的電動機，可仿真各種各樣具體機床的電氣線路，也可以達到機床的電氣故障診斷及解決的訓練目標。
4 、根據一只變換開關就可以做到二種機床電源的轉換，省時省力。
5 、能夠人為設定故障原因，如果通過開關心換就可以設置。
6 、配電箱配有工作電壓型漏電保護開關和電流量型漏電保護開關，以保證作業者的安全性。除此之外，還設置了計時器兼報案錄像儀（服務項目管理工具），為學生的考核提供了一個統一的標準。
三、機床電氣技術培訓考核柜的性能參數
1 、輸出電壓：三相四線～ 380V±10% 50Hz
2 、辦公環境：工作溫度范圍包括 -5℃ ～ 40℃ ，空氣濕度＜ 85% （ 25℃ ）
3 、設備容積：＜ 1.5KVA
4 、尺寸： 800mm × 600mm × 1500mm
5 、機器設備凈重： 200kg
四、機床電氣專業技能實訓考核評定設備主要是由以下幾種組成

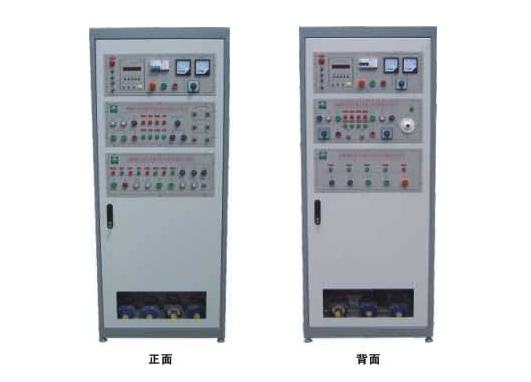

1 、操縱箱門
在降低箱門表面，配有一只交流電壓表、一只交流電流表、按時兼報案錄像儀、工作電壓標示轉換開關；運行、終止、急停開關。四種的操作按鍵肢體動作標示及其機床電源的轉換開關；
根據工作電壓標示轉換開關，在電流表上各自能標示電網的 U UV 、 U VW 、 U WU 相電壓值；交流電流表用于監控負荷大??；
計時器兼報案錄像儀（服務項目管理工具），平常做為數字時鐘應用，具備設置實訓時長、按時報案、關閉電源等服務。除此之外，還能夠自動記錄由實際操作不正確而導致的走電報警頻次，給學生實訓技能考核提供了一個統一的標準。
2 、控制箱主體
控制箱一部分有四個機床電氣操縱線路、對應的常見故障設定盒及演試電動機組成。
五、完成實訓新項目
1 、了解低電壓電氣的構造
2 、 C6140 數控車床電氣操縱學習培訓
3 、 C6140 數控車床電氣線路排除故障考核
4 、 X62W 萬能銑床電氣操縱學習培訓
5 、 X62W 萬能銑床電氣線路排除故障考核
6 、 T68 型臥房銑床 電氣操縱學習培訓
7 、 T68 型臥房銑床 電氣線路排除故障考核
8 、 Z3040B 搖臂鉆 電氣操縱學習培訓
9 、 Z3040B 搖臂鉆 電氣線路排除故障考核
10 、根據實際操作機床，把握常見機床的操作方法
